產品概述

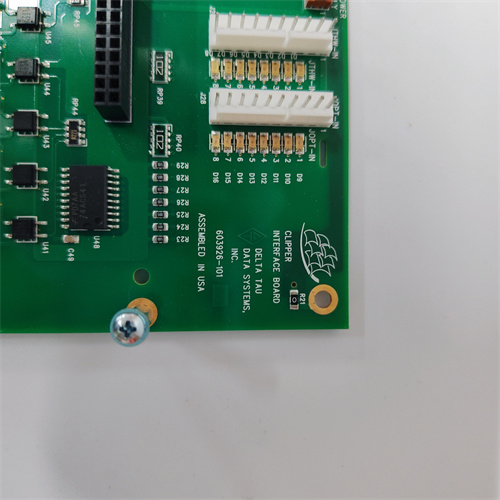

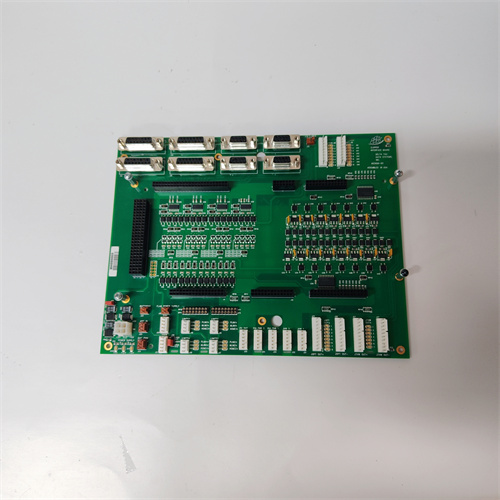

DELTA TAU CLIPPER INTERFACE BOARD 603926-101 是德爾塔（Delta Tau）數據系統公司為其Clipper系列多軸運動控制器設計的一款關鍵接口板卡。該產品并非傳統的PLC模塊，而是高端數控（CNC）和精密運動控制系統的核心組成部分。這塊接口板在Clipper控制器與外部設備之間扮演著至關重要的“橋梁”角色，它提供了與電機驅動器、編碼器、I/O模塊、手輪及其他外圍設備進行高速、精確通信的物理和電氣連接通道。DELTA TAU CLIPPER INTERFACE BOARD 603926-101 的設計旨在實現極低的通信延遲和極高的信號完整性，以滿足半導體設備、激光加工、機器人、高精度機床等應用對納米級運動精度的要求。對于使用Clipper控制器的系統集成商和維護工程師而言， DELTA TAU CLIPPER INTERFACE BOARD 603926-101 是保障整個運動控制系統穩定、精準運行的硬件基石。

產品參數

• 品牌與型號： DELTA TAU Clipper Interface Board 603926-101

• 產品系列： 德爾塔 Clipper 系列運動控制器接口板。

• 板卡類型： 主接口板或擴展接口板，通常安裝在Clipper控制器機箱的指定插槽內。

• 關鍵接口與功能：

  • 電機驅動器接口： 提供多軸（例如4軸、8軸或更多）的高性能模擬量指令輸出（±10V）或數字脈沖/方向輸出，用于連接伺服或步進電機驅動器。

  • 編碼器反饋接口： 提供對應軸數的高頻編碼器輸入通道（支持差分線路驅動器信號，如RS-422），用于接收來自伺服電機或直線光柵尺的位置反饋。

  • 數字量I/O： 提供大量的通用數字輸入（DI）和數字輸出（DO）點，用于限位開關、原點傳感器、驅動器使能、報警等信號。

  • 專用通信接口： 可能包含用于連接手輪（MPG）、高速串行總線（如MECHATROLINK-III, Ethernet-based MACRO）或額外I/O擴展板的接口。

• 電氣特性：

  • 分辨率： 支持極高分辨率的編碼器反饋（如每轉數百萬計數）。

  • 更新率： 與Clipper控制器的DSP核心緊密耦合，支持極高的伺服閉環更新率（通?？蛇_數萬赫茲）。

• 物理連接： 通常通過高密度、堅固的D-Sub或帶狀電纜連接器與外部設備相連。

優勢與特點

1. 極致的性能與低延遲： DELTA TAU CLIPPER INTERFACE BOARD 603926-101 與Clipper控制器的DSP架構深度優化，實現了從控制算法計算到物理信號輸出的最短路徑和極低延遲。這對于需要極高帶寬和快速動態響應的精密運動控制應用至關重要。

2. 卓越的信號完整性與抗干擾能力： 板卡設計采用高質量的組件和嚴謹?shù)牟季植季€，對模擬指令和編碼器反饋等微弱信號提供了出色的噪聲抑制和隔離保護。這確保了在復雜的工業電磁環境下，運動指令和位置反饋的絕對準確，是實現納米級定位精度的基礎。

3. 高度的集成與配置靈活性： 該接口板將多軸驅動、反饋和通用I/O功能集成于一體。通過德爾塔的PMAC（可編程多軸控制器）軟件，用戶可以靈活配置每個接口的功能（如選擇模擬量或脈沖輸出模式），并輕松分配大量的I/O點，適應各種復雜的機器自動化需求。

4. 與Clipper生態系統的無縫兼容： 作為原裝接口板，603926-101 在電氣特性、機械尺寸和固件驅動上與特定的Clipper控制器型號完美匹配。這種兼容性確保了系統發揮其設計的最佳性能，并簡化了故障診斷過程。

5. 強大的同步與多軸協調能力： 板卡上所有軸的指令輸出和編碼器輸入均由同一時鐘源同步，使得Clipper控制器能夠實現真正的硬實時多軸插補和電子齒輪/凸輪等高級運動控制功能。

應用領域與案例

DELTA TAU CLIPPER INTERFACE BOARD 603926-101 專為對運動精度、速度和動態性能有極端要求的尖端裝備制造業設計。

• 案例一：半導體晶圓檢測設備

  • 應用： 控制高精度XY載物臺和聚焦軸（Z軸），進行快速、穩定的掃描定位。

  • 角色： 該接口板將控制器生成的高速、高分辨率運動指令發送給直線電機驅動器，并實時讀取來自光柵尺的納米級位置反饋，形成超精密閉環控制，確保檢測探頭能準確對準每一個芯片單元。

• 案例二：飛秒激光微加工系統

  • 應用： 協調控制三維運動平臺，實現復雜三維軌跡的激光雕刻或切割。

  • 角色： DELTA TAU CLIPPER INTERFACE BOARD 603926-101 負責多軸的同步運動輸出，其低延遲和高同步性保證了激光光斑能在微米尺度上精確跟隨預設的三維路徑，實現高質量加工。

• 案例三：高端并聯機構（Delta）機器人

  • 應用： 驅動高速Delta機器人進行拾放操作。

  • 角色： 該板卡同時控制機器人的3-4個伺服軸，其極高的伺服更新率和精準的同步確保了各軸聯動的高度協調，從而實現機器人在高速運動下的平穩、精準定位，滿足高速生產線節拍要求。

與競品對比

與西門子Simotion、倍福（Beckhoff）TwinCAT CNC或科爾摩根（Kollmorgen）AKD驅動器的集成控制器相比，DELTA TAU CLIPPER INTERFACE BOARD 603926-101 所代表的Clipper解決方案的核心優勢在于：

• 在超高精度與高性能市場的領導地位： 德爾塔在要求最嚴苛的半導體、光子學等領域的運動控制市場占據領先地位，其硬件和算法針對納米級精度和超高動態響應進行了極致優化。

• 無與倫比的靈活性與可編程性： PMAC軟件提供了底層訪問能力，允許工程師編寫高度定制化的控制算法和軌跡規劃，超越了大多數品牌預封裝功能塊的限制。

• 強大的第三方系統集成接口： Clipper系統通常作為“控制核心”被集成到更復雜的專用設備中，其豐富的接口和開放的架構便于與視覺系統、激光器等第三方子系統深度集成。

選型建議與注意事項

1. 嚴格匹配控制器型號與版本： 此接口板 603926-101 必須與指定型號的Clipper控制器主體（Chassis）和固件版本完全匹配。選型時必須參考德爾塔官方為該控制器型號提供的硬件配置指南。

2. 詳細規劃軸數與I/O需求： 明確機器所需的控制軸數、各軸所需的指令和反饋類型（模擬量/脈沖、編碼器類型），以及所需的數字I/O點數。確保所選接口板的資源滿足所有需求并預留余量。

3. 重視電纜與接線的專業性： 連接電機驅動器、編碼器和I/O的電纜必須使用高質量的屏蔽電纜，并嚴格按照手冊要求進行端接和接地。劣質或錯誤的接線是導致性能下降或故障的主要原因。

4. 軟件配置與參數調諧： 安裝后，必須使用PMAC IDE或Pewin32 Pro等軟件對接口板進行正確的硬件配置、電機和反饋參數設定，并進行精密的伺服環（位置環、速度環、電流環）參數整定。

5. 通過官方或頂級代理商采購： 此類高精度、高價值的專用板卡，必須通過德爾塔數據系統公司或其授權的頂級運動控制解決方案代理商采購，以確保獲得正品、技術支持和固件更新。仿冒品風險極高。更多信息請查詢 DELTA TAU CLIPPER INTERFACE BOARD 603926-101。

6. 由專業運動控制工程師實施： 該板卡的安裝、配置和調試必須由精通德爾塔PMAC編程和運動控制理論的專業工程師完成。不正確的配置可能導致設備損壞或性能嚴重不達標。操作前務必進行充分的靜電防護（ESD）。所有參數配置應做好備份。
