產品概述

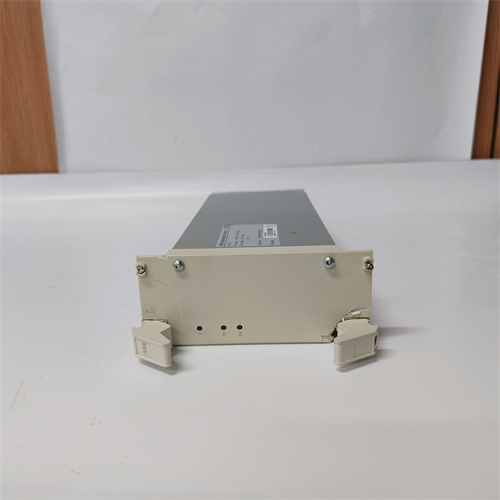

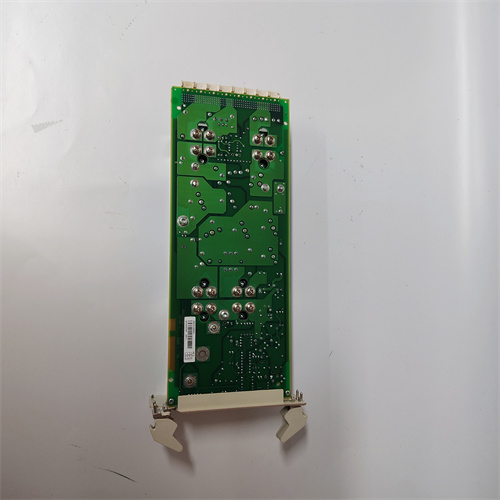

ABB SR511 3BSE000863R0001 是ABB公司為其工業自動化系統設計的一款關鍵繼電器模塊或固態繼電器輸出模塊，屬于其廣泛應用于S800 I/O系列或相關分布式控制系統（DCS）的產品。該模塊通常作為一個高可靠性、高負載能力的數字量輸出單元，用于在控制系統的低電壓邏輯信號與現場高功率負載（如電機接觸器、電磁閥、指示燈、加熱器等）之間提供安全、隔離的開關接口。ABB SR511 3BSE000863R0001 的設計注重于在嚴苛的工業環境中提供持久、穩定的性能，其本質是一個智能化的功率開關接口，將控制器的指令轉化為可靠的物理動作。對于依賴ABB自動化系統進行設備控制的工程師和維護人員而言， ABB SR511 3BSE000863R0001 是確?，F(xiàn)場設備能被精確、可靠驅動的關鍵中間組件。

產品參數

• 品牌與型號： ABB SR511 / 3BSE000863R0001

• 產品系列： ABB S800 I/O 系列繼電器/輸出模塊。

• 模塊類型： 繼電器輸出模塊（可能是固態繼電器或機電繼電器形式）。

• 關鍵電氣規格：

  • 輸出通道： 通常提供多路（如4路、8路或16路）獨立的輸出通道。

  • 負載類型： 設計用于驅動交流（AC）或直流（DC）負載。

  • 負載電壓范圍： 支持較寬的電壓范圍，例如5-250V AC或5-125V DC，具體需查閱手冊。

  • 負載電流能力： 每通道具有額定的連續負載電流（如2A）和浪涌電流承受能力。

  • 隔離等級： 通道之間以及通道與控制系統邏輯側之間具有高等級的電氣隔離（通常為1500V AC或更高）。

• 控制與狀態指示：

  • 控制信號： 輸入來自控制器或背板的低電壓DC信號（如24V DC）以驅動內部繼電器。

  • 狀態指示： 每通道配有LED指示燈，顯示輸出狀態（通電/關斷）或故障。

• 保護功能： 通常具備過載保護、短路保護和浪涌抑制功能。

• 連接方式： 通過可插拔的前連接器（如TB820系列端子板）與現場負載電纜連接。

• 工作環境：

  • 工作溫度： -25°C 至 +70°C（寬溫設計）。

  • 防護等級： IP20，需安裝在控制柜內。

優勢與特點

1. 卓越的負載驅動能力與電氣隔離： ABB SR511 3BSE000863R0001 的核心優勢在于其強大的開關能力和可靠的隔離性能。它能夠直接驅動大功率的工業負載，同時通過高等級的隔離有效防止現場側的電壓浪涌、噪聲和接地故障干擾或損壞敏感的控制系統電路。

2. 高可靠性與長壽命設計： 無論是采用長壽命的固態繼電器技術還是耐用的機電繼電器，該模塊都旨在承受頻繁的開關操作。其設計考慮了工業環境中的電氣應力和熱應力，確保了在關鍵應用中的長期穩定運行和低故障率。

3. 清晰的診斷與維護便利性： 每通道獨立的狀態指示燈使得現場故障排查一目了然。模塊化的設計允許在不中斷整個I/O站運行的情況下（在支持熱插拔和適當配置下），對單個故障通道或整個模塊進行快速更換，最大限度地減少停機時間。

4. 與ABB控制系統的無縫深度集成： 作為S800 I/O家族的原生成員，SR511 在ABB的Control Builder或System 800xA工程環境中可以輕松完成硬件配置、地址映射和診斷設置。其性能與AC 800M等控制器完美協同，提供確定性的響應。

5. 靈活的配置與廣泛的適用性： 支持多種負載電壓和電流范圍，使其能夠適應全球不同的工業電源標準和多樣的現場設備需求。緊湊的設計節省了控制柜空間。

應用領域與案例

ABB SR511 3BSE000863R0001 廣泛應用于需要可靠開關控制的各種工業自動化場景。

• 案例一：水處理廠泵閥控制

  • 應用： 控制進水泵、攪拌機、加藥泵的接觸器以及各種工藝管道的電磁閥。

  • 角色： 該模塊接收DCS的啟停指令，直接驅動380V AC接觸器線圈或220V AC電磁閥。其高可靠性和隔離特性確保了在潮濕、多塵環境中對關鍵設備的穩定控制。

• 案例二：包裝生產線執行機構控制

  • 應用： 驅動氣動執行機構、熱封機、貼標機和輸送帶電機。

  • 角色： 在快速的生產節拍中，3BSE000863R0001 模塊快速響應PLC的指令，可靠地開關各種執行器。其LED狀態指示便于操作人員快速識別哪個工位出現故障。

• 案例三： HVAC系統大型風機與壓縮機控制

  • 應用： 控制中央空調機組的風機電機、壓縮機和水泵。

  • 角色： 作為控制柜內的輸出單元，驅動大功率接觸器或軟啟動器。其堅固的設計能夠承受電機啟動時的大電流沖擊，并提供必要的電氣保護。

與競品對比

與西門子ET200系列的數字量輸出模塊（如DO 8x24VDC/2A）、羅克韋爾自動化Point I/O的繼電器輸出模塊或施耐德電氣Modicon M241的繼電器擴展模塊相比，ABB SR511 3BSE000863R0001 的優勢在于：

• 在ABB S800/AC 800M生態系統內的最優集成： 對于已采用ABB控制架構的用戶，其在工程配置、診斷深度和系統級可靠性方面具有原生優勢。

• 工業級堅固性與寬溫性能： S800 I/O模塊以其寬工作溫度范圍和重工業環境下的耐用性而聞名，在條件苛刻的場合表現更為出色。

• 輸出能力的靈活性與強度： 通常在負載電壓和電流的選擇范圍上較廣，能夠直接驅動更高功率的負載，有時減少了對中間繼電器的需求。

選型建議與注意事項

1. 精確匹配負載特性： 選型的核心是詳細分析負載的電氣參數：類型（阻性、感性、容性）、額定工作電壓、穩態工作電流以及啟動/浪涌電流。確保 SR511 模塊的額定值在所有方面都留有充足裕量（通常建議穩態電流按額定值的60-80%使用）。

2. 為感性負載提供保護： 當驅動電機、繼電器線圈等感性負載時，必須在每個負載上并聯續流二極管或RC吸收回路（滅弧器），以抑制關斷時產生的反向感應電壓，保護模塊的輸出觸點免受損壞。

3. 正確選擇外部電源與線徑： 為負載供電的電源容量必須足夠。連接電纜的線徑需根據負載電流和線路長度選擇，并確保端子壓接牢固，避免發熱。

4. 利用診斷功能與定期檢查： 在工程軟件中啟用通道診斷（如短路檢測）。定期巡檢時，注意觀察模塊有無異常發熱、焦糊味或狀態指示燈異常。

5. 通過正規授權渠道采購： 為確保產品質量和系統安全，應通過ABB或其授權工業自動化分銷商購買原裝產品。仿冒品在隔離等級、負載能力和使用壽命上存在嚴重隱患。更多技術信息請參考 ABB SR511 3BSE000863R0001。

6. 安全安裝與操作： 安裝和接線必須在斷電情況下進行，并遵守安全規程。在支持熱插拔的系統中進行模塊更換時，務必遵循正確的操作流程。更換后，需驗證所有輸出功能正常。記錄模塊的更換信息和序列號。
