產品描述

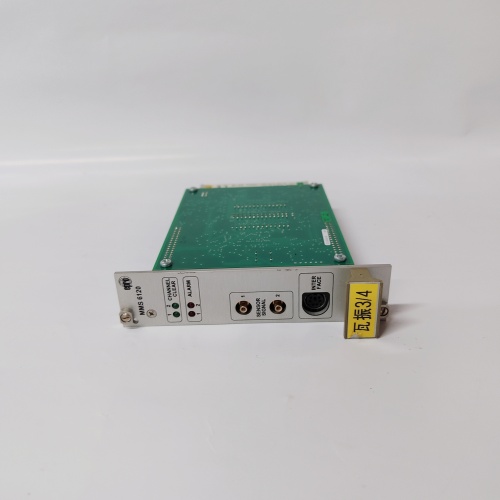

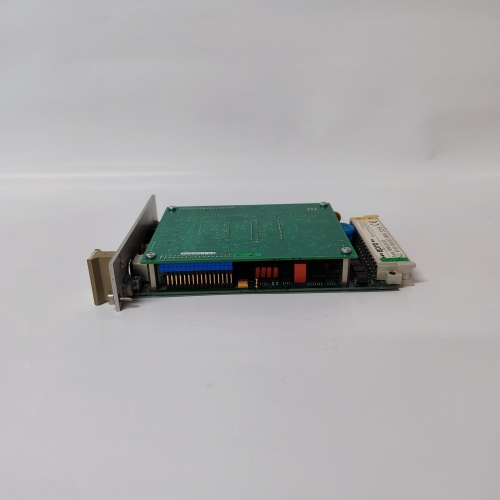

EPRO MMS6120 9100-00002C-08 是德國 epro GmbH（現屬貝克休斯Bently Nevada旗下）公司生產的MMS 6000系列機械監測保護系統中的一款多功能監測模塊。該模塊是專業旋轉機械保護系統的核心組件，用于連續、精確地監測和評估大型關鍵設備的機械狀態。EPRO MMS6120 的核心功能在于其多參數處理能力，而9100-00002C-08 這一特定后綴通常表示其具體的硬件版本、固件級別或輸入配置。用戶可查閱 EPRO MMS6120 產品技術文檔 獲取官方完整規格。在發電、石化和重工業領域，EPRO MMS6120 9100-00002C-08 模塊因其高可靠性和精確診斷能力，被廣泛用于汽輪機、壓縮機、燃?xì)廨啓C(jī)等設備的振動、位移、轉速和溫度的綜合保護，是實現預測性維護和避免災難性故障的關鍵硬件。

產品參數

• 系統平臺： epro MMS 6000 機械保護與狀態監測系統。

• 模塊類型： 多功能監測模塊，通常具備雙通道處理能力。

• 監測功能： 通常支持多種機械參數的監測，具體取決于配置：

  • 振動監測： 接收渦流傳感器信號，測量軸相對振動（通頻值、間隙電壓）。

  • 位移/偏心監測： 用于測量軸向位移或轉子偏心。

  • 轉速/零轉速監測： 接收磁電式或渦流轉速傳感器信號。

  • 溫度監測： 支持接收熱電偶或RTD信號（可能需特定配置）。

• 輸入信號： 接受來自渦流傳感器、速度傳感器、轉速探頭及溫度傳感器的模擬信號。

• 處理與輸出：

  • 每通道獨立進行信號調理、數字化、報警判斷。

  • 提供與測量值成比例的4-20mA模擬輸出。

  • 提供獨立的報警（Alert）和危險（Danger）繼電器干接點輸出（常開/常閉）。

  • 提供原始動態信號（AC輸出），用于高級頻譜分析。

• 報警設置： 每通道可獨立設置報警與危險閾值，并具備延時報警、報警鎖定等功能。

• 診斷功能： 模塊自診斷、傳感器故障檢測（如渦流傳感器間隙電壓監測、開路/短路檢測）。

• 通信接口： 通過MMS 6000系統背板集成，支持?jǐn)?shù)據上傳至上位機監控軟件。

優勢與特點

1. 高集成度與多功能性： EPRO MMS6120 9100-00002C-08 在一個模塊中整合了多種監測功能（如振動+位移+轉速），減少了機箱內模塊數量，簡化了系統配置和布線，特別適合監測點密集的機組。

2. 極高的可靠性與安全性： 專為安全保護設計，采用硬件級報警比較電路，響應速度極快（毫秒級）。其繼電器輸出可直接接入緊急停機（ETS）系統，安全完整性高。模塊本身遵循嚴格的工業標準，確保長期穩定運行。

3. 精確測量與強大診斷： 提供高精度的機械參數測量，并具備完善的傳感器和通道診斷能力。例如，持續監測渦流傳感器的間隙電壓，可提前預警傳感器安裝松動或性能劣化，實現預測性維護。

4. 靈活配置與兼容性： 通過硬件配置或軟件設置，可以靈活定義每個通道的功能（如設為振動通道或位移通道），并與MMS 6000系列的各種傳感器和機箱完全兼容，擴展性強。

5. 支持狀態分析與維護： 提供的原始動態信號輸出允許連接至更專業的分析系統（如ADRE），進行故障診斷和根源分析，幫助用戶從“保護”升級到“智能運維”。

應用領域與案例

EPRO MMS6120 9100-00002C-08 專用于對大型、高速旋轉機械進行在線保護和狀態監測的嚴苛工業環境。

• 電力行業（火電、核電、水電）： 用于汽輪發電機組、給水泵組、鍋爐送/引風機、燃汽輪機的綜合監測。

  • 應用案例： 在某核電站的常規島主給水泵上，EPRO MMS6120 模塊的一個通道配置為監測泵軸的非驅動端徑向振動，另一個通道配置為監測軸向位移。它實時將振動值和位移值轉換為4-20mA信號送入DCS進行監視，同時其硬件繼電器在振動超限時直接觸發泵組跳閘，防止設備損壞。間隙電壓的連續監測幫助維護團隊發現了傳感器安裝支架的輕微松動，避免了因信號失真導致的潛在誤停機。

• 石油與天然氣： 用于管道增壓離心式壓縮機、油田注水泵、催化裂化裝置主風/煙機的振動與位移保護。

• 冶金與重型機械： 用于高爐鼓風機、TRT（余壓透平）、大型電機的狀態監測。

與競品對比

選型建議與注意事項

1. 明確保護需求與標準： 首先確定應用是用于安全保護（SIL/性能等級要求）還是狀態監視。若涉及緊急停機，必須選用此類認證的保護模塊。

2. 詳細定義監測參數： 明確每個監測點需要測量的具體參數（軸振、殼振、位移、轉速、溫度），并確認EPRO MMS6120 的具體配置（如9100-00002C-08）支持這些功能組合。

3. 傳感器系統匹配： 確保所選渦流傳感器、轉速探頭等的一次儀表與模塊的輸入要求（靈敏度、供電、線性范圍）完全匹配，并采用正確的安裝方式和電纜。

4. 系統集成規劃： 模塊需安裝在MMS 6000機箱中。規劃好與DCS/PLC的接口方式（通常采用4-20mA和干接點硬接線），并確保機箱電源和通信鏈路可靠。

5. 專業調試與維護： 安裝、組態（報警值設定、通道功能分配）和調試必須由經過培訓的專業人員進行。報警閾值應基于機器制造商的規范、歷史數據和行業標準科學設定。

6. 定期測試與校準： 整個機械保護回路（從傳感器到模塊輸出）應納入定期的功能測試計劃，以確保其始終處于就緒狀態。建議利用模塊的診斷功能和專業的校準設備進行維護。
