產品概述

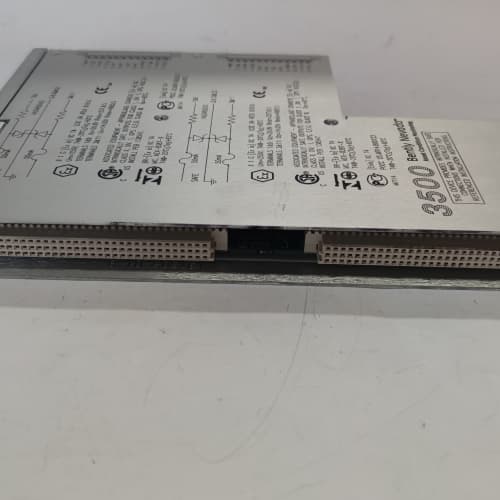

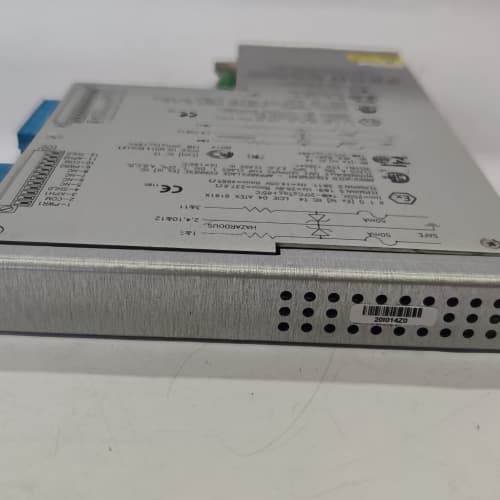

BENTLY 3500/94 145988-01 是本特利內華達（Bently Nevada，現屬貝克休斯BHGE旗下）旗艦產品System 3500機械保護系統中的一個關鍵模塊。具體而言，它是一個繼電器輸出模塊。本特利3500系統是全球旋轉機械（如汽輪機、燃?xì)廨啓C(jī)、壓縮機、發電機、大型泵和風機）狀態監測與保護領域的黃金標準。BENTLY 3500/94 145988-01 模塊在該系統中的核心作用，是將監測系統對機械故障（如振動超高、位移過大、轉速超限等）的判斷，轉化為可靠的、可直接驅動外部安全設備的開關量動作信號。它接收來自框架內監測模塊（如振動監測器、轉速表等）的報警或危險指令，并通過其內部高質量的重型繼電器觸點，去控制現場的停機電磁閥、聲光報警器、或向DCS/PLC系統發送停機聯鎖信號，從而在設備發生嚴重機械故障時執行緊急保護動作，避免災難性損壞。選擇 BENTLY 3500/94 145988-01，就是為您最關鍵的高速旋轉資產配置了最可靠的“保護動作執行官”。

產品參數

• 所屬系統：Bently Nevada System 3500 機械保護系統。

• 模塊類型：繼電器輸出模塊。

• 繼電器配置：通常提供4個獨立的C型（轉換型，SPDT）繼電器，每個繼電器包含一個常開（NO）、一個常閉（NC）和一個公共端（COM）觸點。

• 觸點容量：繼電器觸點專為工業控制設計，典型容量為：

  • 5 A @ 30 V DC 或 250 V AC（電阻性負載）

  • 2 A @ 30 V DC 或 250 V AC（電感性負載）

  • 具體容量需以官方數據表為準。

• 輸入邏輯：每個繼電器通道的驅動信號來自于框架背板，由同框架內的監測模塊（如3500/25 鍵相器模塊、3500/42 位移/速度監測器等）的報警或危險輸出狀態控制?？赏ㄟ^框架組態軟件為每個繼電器分配特定的報警源（如“通道1危險”、“通道2報警”等）。

• 輸出指示：模塊前面板為每個繼電器配備LED指示燈，顯示其驅動狀態（通電/斷電）和實際的觸點狀態。

• 電源：由3500框架背板供電。

• 通信與組態：通過專用的3500框架組態接口（RIM模塊）和本特利內華達的系統軟件進行配置和監控。

• 認證：設計符合API 670等旋轉機械保護國際標準。

優勢與特點

1. 最高的可靠性設計：作為安全關鍵系統的一部分，BENTLY 3500/94 145988-01 從元器件選型到制造工藝都遵循最嚴苛的標準。其重型繼電器具有極高的機械和電氣壽命，確保在需要?jiǎng)幼鞯乃查g（可能幾年才發生一次）絕對可靠。

2. 完美的系統集成性：它是3500系統的原生組件，與監測模塊共享同一高可靠性背板和組態環境。這種深度集成避免了外部接線和接口轉換帶來的不可靠因素，保證了從信號感知到保護動作整個鏈路的完整性和確定性。

3. 靈活的可配置性：每個繼電器都可以通過軟件獨立配置，指定由框架內任意監測通道的報警或危險信號來驅動。這種靈活性允許用戶構建復雜的連鎖邏輯（如多參數“與”邏輯觸發停機），而無需外部硬接線邏輯。

4. 強大的診斷與狀態指示：前面板LED提供清晰的實時狀態反饋。此外，模塊和繼電器的健康狀態可以通過系統軟件進行監控，部分高級診斷功能可以檢測觸點粘連或線圈故障等潛在問題。

5. 便于測試與維護：支持在線測試功能?？梢栽诓挥绊憴C(jī)組運行的情況下，通過軟件手動激勵繼電器，驗證其動作是否正確，以及整個停機回路（從繼電器到最終執行機構）是否完好，這對于定期安全功能測試至關重要。

應用領域與案例

應用領域：專用于所有裝有大型、關鍵旋轉機械的行業，包括石油天然氣（管道壓縮機、燃?xì)廨啓C(jī)）、發電（汽輪機、發電機）、化工（大型離心壓縮機）、冶金（高爐鼓風機）、以及船舶推進等。

應用案例：

• 天然氣輸送管線離心式壓縮機組保護：在壓氣站，驅動壓縮機的燃?xì)廨啓C(jī)和壓縮機本身都安裝了3500系統監測振動和軸位移。當振動值達到“危險”閾值時，相應的監測模塊通過背板向 BENTLY 3500/94 145988-01 模塊發送信號。該模塊的繼電器立即動作，切斷燃料氣供應閥的電源，迫使燃?xì)廨啓C(jī)快速停機，從而防止壓縮機轉子與靜止部件發生摩擦碰撞，造成數百萬美元的損壞和管線停輸。

• 火力發電廠汽輪機緊急跳閘系統（ETS）：汽輪機的超速、軸向位移過大、軸承振動過高、潤滑油壓低等關鍵參數均由3500系統監測。3500/94 模塊的多個繼電器觸點被串聯在汽輪機跳閘電磁閥回路中。任何一個參數達到危險值，對應的繼電器動作，回路失電，跳閘電磁閥動作，快速關閉主汽門和調節汽門，實現緊急停機，保障電廠主設備安全。

• 大型合成氨工廠空氣壓縮機保護：在化肥生產的關鍵設備——空氣壓縮機上，BENTLY 3500/94 145988-01 模塊的繼電器用于驅動控制室內的聲光報警器（報警級別）和直接跳閘壓縮機電機的高壓斷路器（危險級別）。它確保了這臺單點故障可能導致全廠停車的設備得到最優先、最直接的保護。

與競品對比分析

與采用通用PLC或DCS的DO模塊來執行停機功能，或與其他品牌（如艾默生CSI、申克Vibro-Meter）的機械保護系統自帶繼電器輸出相比，BENTLY 3500/94 145988-01 的核心優勢在于：

• 在機械保護領域的專業性與權威性：本特利3500系統是行業事實標準。其繼電器模塊作為該系統內生的、經過無數關鍵應用驗證的執行部件，在可靠性、抗干擾性和長期穩定性方面享有無可爭議的聲譽。它不是通用部件，而是為“保護”這一單一使命高度優化的專用部件。

• 系統級的安全保障：作為TüV認證的安全系統的一部分，其設計遵循安全完整性等級（SIL）的原則。與外部通用系統相比，其架構更簡潔，失效模式更明確，更容易進行安全認證和評估。

• 診斷與維護文化：它與整個3500系統的診斷哲學一脈相承，提供了比普通繼電器或PLC輸出模塊更深層次的健康狀態信息，契合了現代預測性維護和功能安全測試的要求。
  競品可能在成本、或與某些特定DCS的深度集成方面有不同優勢。但對于新建或改造的關鍵旋轉機械保護項目，尤其是追求最高可靠性和行業最佳實踐的項目，BENTLY 3500/94 145988-01 通常是首選和標配。

選型建議與注意事項

1. 系統框架確認：必須確認您擁有或計劃采用Bently Nevada System 3500系列框架，并且有可用的插槽。該模塊需要安裝在3500框架內使用。

2. 繼電器需求規劃：根據保護方案，確定需要多少個獨立的停機或報警輸出回路。每個 3500/94 模塊提供4個繼電器，不夠時可增加模塊。

3. 負載匹配：詳細評估每個繼電器輸出所要驅動的負載（跳閘電磁閥、報警燈、DCS輸入點）的電壓、電流類型（直流/交流）和性質（阻性/感性）。確保負載在繼電器觸點的額定容量范圍內，對于感性負載必須留足裕量。

4. 組態軟件與技能：配置該模塊需要使用本特利內華達的專用組態軟件（如System 1*或本地框架組態工具）。需確保有經過培訓的人員或可獲得廠家的工程服務支持。

5. 嚴格的接線規范：輸出到現場執行機構的接線必須使用高質量電纜，做好屏蔽和接地，避免干擾引入。對于關鍵停機回路，建議使用雙通道或冗余配置以提高可用性。

6. 定期功能測試：必須制定并嚴格執行定期測試計劃，通過軟件激勵繼電器，驗證從監測模塊到最終執行設備的整個保護回路的功能完好性。這是功能安全管理的核心要求。

7. 備件策略：鑒于其關鍵性，建議儲備備件。采購時需提供完整型號 BENTLY 3500/94 145988-01 及物料號 145988-01，務必通過授權渠道購買以確保兼容性和可靠性。
