產品描述

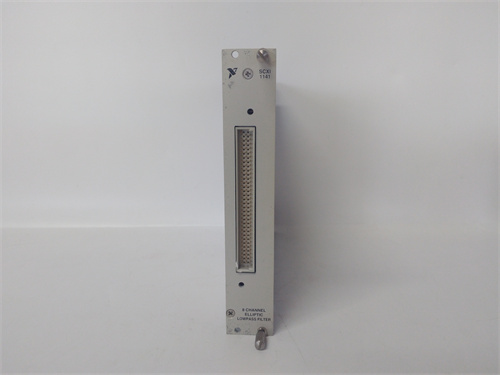

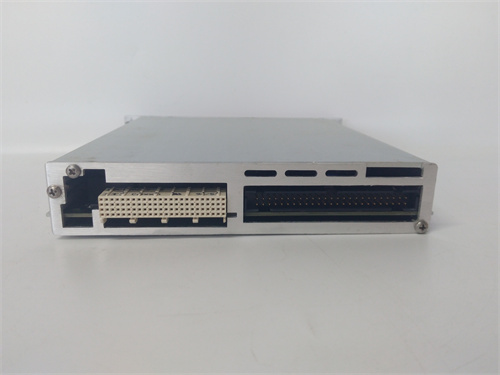

NI SCXI-1141 是美國國家儀器（National Instruments， NI）公司SCXI（Signal Conditioning eXtensions for Instrumentation）模塊化信號調理平臺中的一款高性能濾波器模塊。該模塊并非傳統的PLC數字量或模擬量I/O模塊，而是專為高精度數據采集（DAQ）系統設計的前端信號調理組件。NI SCXI-1141 的核心功能是在信號進入數據采集卡（DAQ卡）之前，對原始模擬信號進行可配置的濾波處理，以消除噪聲、抑制混疊，從而確保測量結果的準確性和可靠性。它通常與SCXI機箱、數據采集卡及NI LabVIEW軟件配合使用，共同構成一個完整的高性能測量系統。將SCXI-1141集成到系統中，是提升復雜或嘈雜工業環境下信號測量質量的關鍵步驟。。

產品參數

• 制造商： 美國國家儀器（National Instruments）

• 模塊型號： SCXI-1141， 可配置低通濾波器模塊。

• 所屬平臺： NI SCXI 模塊化信號調理系統。

• 通道數： 通常為4個獨立的差分輸入通道，每個通道配備獨立的濾波器。

• 濾波器類型： 可編程的低通貝塞爾（Bessel）濾波器。

• 截止頻率范圍： 提供多個可選的截止頻率（例如從10 Hz到50 kHz范圍的可選檔位），用戶可通過模塊上的DIP開關或軟件進行配置。

• 濾波器特性： 貝塞爾濾波器具有線性相位響應，能最大限度地減少信號波形失真，特別適用于需要保持脈沖形狀的測量。

• 輸入信號范圍： 支持±10 V的標準模擬電壓輸入范圍。

• 輸入連接方式： 通過SCXI機箱的背板接收來自SCXI-112x等多路復用模塊的信號，或直接連接（取決于配置）。

• 增益： 通常為固定單位增益（1倍），專注于濾波功能。

• 兼容性： 需安裝在NI SCXI-1000系列機箱中使用，并通過機箱與NI的PCI/PXI/PCIe等平臺的數據采集卡通信。

優勢與特性

1. 出色的噪聲抑制能力： NI SCXI-1141 的核心價值在于其高質量的可配置濾波器，能有效濾除信號中高頻噪聲和工頻干擾，顯著提高測量的信噪比和精度。

2. 保持信號完整性（貝塞爾濾波器）： 與其他類型濾波器（如巴特沃斯、切比雪夫）相比，其采用的貝塞爾濾波器在通帶內具有最平坦的群延遲，能最小化相位失真，非常適合測量脈沖、波形和瞬態信號。

3. 模塊化與靈活性： 作為SCXI系統的一部分，SCXI-1141 可以與其他SCXI模塊（如放大、多路復用、隔離模塊）靈活組合在同一個機箱內，為不同的傳感器和信號類型定制完整的前端調理方案。

4. 簡化系統集成： 與NI的DAQ硬件和LabVIEW軟件生態無縫集成。在LabVIEW中可方便地識別和配置模塊，大大簡化了系統的搭建和編程工作。

5. 高密度與可靠性： 在緊湊的模塊尺寸內提供4個獨立通道的濾波，節省空間。NI的工業級設計保證了其在測試測量環境下的長期穩定運行。

應用領域案例

• 振動與噪聲測試（NVH）： 在汽車、航空航天領域，用于過濾加速度計、傳聲器信號中的高頻噪聲，進行精確的頻率分析。

• 動態應變測量： 在結構健康監測中，對應變片電橋的輸出信號進行濾波，以準確捕捉結構的動態應變和應力變化。

• 電力電子測試： 測量開關電源、逆變器的電壓和電流波形時，濾除開關頻率噪聲，得到平滑的基波和低頻諧波成分。

• 生理信號采集： 在生物醫學研究中，用于心電圖（ECG）、肌電圖（EMG）等微弱生物電信號的抗混疊濾波。

• 傳感器信號調理： 為熱電偶、RTD或壓電傳感器等提供高質量的信號濾波通道，作為數據采集系統的一部分。

與競爭產品比較

與直接使用DAQ卡上的板載濾波器或其他品牌的信號調理模塊（如德維創（DEWESoft） 的調理模塊、艾法斯（Alphi） 的產品）相比，NI SCXI-1141 的特點是：

• 生態系統集成： 它深度融入NI的“SCXI機箱 + DAQ卡 + LabVIEW”生態系統，在軟件配置和系統兼容性上具有天然優勢。而通用濾波器可能需要額外的外部設備和復雜的配置。

• 濾波器類型專業性： 專注于提供貝塞爾濾波器這一特定優勢，適合對相位保真度要求高的應用。許多DAQ卡的板載濾波器是固定的或類型不同（如巴特沃斯）。

• 平臺定位： SCXI平臺定位中高端、高通道數的測試測量應用。相比于一些緊湊型、一體化的數據采集儀，SCXI-1141 更適合于需要高度定制化、模塊化擴展的實驗室或工業測試臺系統。

選型建議與注意事項

1. 確認系統架構兼容性： NI SCXI-1141 必須與NI SCXI機箱（如SCXI-1000， SCXI-1102）配合使用，并且機箱需要通過合適的接口卡（如SCXI-PCI-1001）與計算機的DAQ系統連接。確保整個信號鏈兼容。

2. 明確濾波需求：

   • 信號類型： 確定需要濾波的信號特性（頻率范圍、噪聲類型）。

   • 截止頻率： 根據信號的最高有效頻率和采樣定理（奈奎斯特頻率），選擇合適的低通截止頻率，以有效防止混疊。

   • 相位要求： 如果需要最小化波形失真，貝塞爾濾波器的選擇是正確的；如果更關注通帶內的幅度平坦度，則可能需要考慮其他類型。

3. 正確配置與校準： 模塊的截止頻率需要通過硬件DIP開關或軟件進行正確設置。雖然模塊本身通常不需要用戶校準，但整個測量系統（包括傳感器、調理、DAQ）應進行定期系統校準以保證精度。

4. 采購正品與技術支持： 建議通過NI官方或授權代理商采購，以確保獲得正品模塊、最新的驅動程序和可靠的技術支持。使用非正品可能導致兼容性問題或性能不達標。更多信息請查詢：NI SCXI-1141。

5. 軟件與驅動準備： 確保計算機上安裝了正確版本的NI-DAQmx驅動程序和LabVIEW（或其它支持NI-DAQmx的編程環境），以便能夠識別、配置和從模塊讀取數據。

6. 安裝與散熱： 將模塊正確安裝到SCXI機箱的指定插槽。在多模塊、高密度配置的機箱中，注意機箱的散熱通風，避免過熱影響性能。
