產品概述與描述

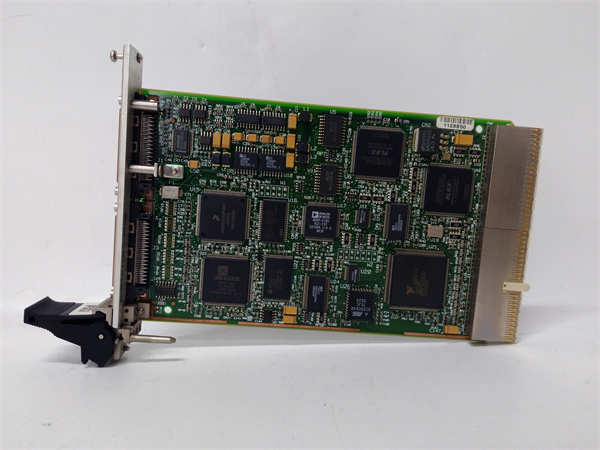

NI PXI-7340 是美國國家儀器（National Instruments, NI）公司生產的一款高性能、高精度的四軸步進/伺服電機運動控制卡。它采用PXI（PCI eXtensions for Instrumentation）總線架構，是一種專為測試、測量與自動化應用設計的高可靠性模塊化平臺。雖然它不屬于傳統的PLC模塊類別，但在高端自動化、半導體測試、精密組裝和實驗室自動化等領域，它扮演著“專用運動控制器”的角色，其功能遠超普通PLC內置的運動控制模塊。該卡的核心功能是生成精確的脈沖序列（用于步進電機）或模擬量指令（用于伺服電機），以控制電機的位置、速度和加速度，實現復雜的多軸同步運動軌跡。通過結合NI的LabVIEW或Measurement Studio等開發軟件，用戶可以輕松實現點對點運動、電子齒輪、電子凸輪等高級運動控制功能。對于需要高速、高精度和多軸協調運動的應用，NI PXI-7340 提供了一個強大而靈活的解決方案。

詳細產品參數

• 制造商 / 品牌： 美國國家儀器（National Instruments, NI）。

• 零件號 / 型號： PXI-7340。

• 模塊類型： PXI總線運動控制卡。

• 控制軸數： 4軸獨立控制。

• 控制模式：

  • 步進電機控制： 提供脈沖（PULSE）和方向（DIR）信號輸出。

  • 伺服電機控制： 提供模擬量（±10 V）輸出，用于連接伺服驅動器的速度/轉矩指令端。

• 反饋接口： 每軸支持編碼器反饋輸入（如差分A/B/Z信號），用于實現閉環位置控制或位置驗證。

• 關鍵性能指標：

  • 最大脈沖頻率： 高達數MHz（具體取決于型號），決定了電機的最高轉速。

  • 位置分辨率： 可編程，通常非常高（如32位計數器）。

• 數字I/O： 提供額外的通用數字輸入/輸出線，用于限位開關、原點傳感器、驅動器使能等信號的連接。

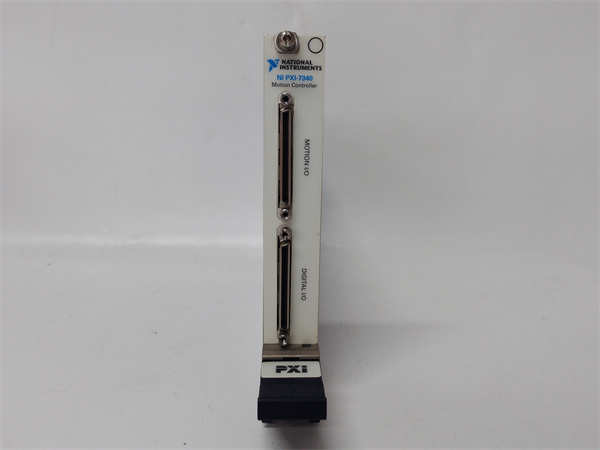

• 連接器： 通過一個或兩個高密度D-Sub連接器與外部接線端子板連接。

• 軟件支持： 完全兼容NI的運動控制驅動軟件（NI-Motion）和LabVIEW、C/C++等開發環境。

主要優勢與特點

NI PXI-7340 的核心優勢在于其卓越的性能、極高的靈活性以及與NI軟件生態系統的無縫集成。它提供比大多數基于PLC的解決方案高得多的脈沖頻率和控制帶寬，適合要求極高速度和精度的應用。其硬件架構專為確定性的實時控制而優化，確保運動指令的精準執行。最大的特點在于其強大的軟件可配置性，用戶可以通過NI-Motion驅動和高級編程工具，在不更換硬件的情況下實現從簡單的點位運動到復雜的多軸輪廓運動的任意控制算法。該卡支持高級運動控制功能，如直線/圓弧插補、電子齒輪、電子凸輪和事件觸發運動，極大地擴展了應用范圍。作為PXI平臺的一部分，NI PXI-7340 可以與其他數據采集、視覺和儀器模塊集成在同一個緊湊機箱內，構建出高度同步的自動化測試或控制系統。

典型應用場景

該運動控制卡主要應用于對運動性能有苛刻要求的非傳統PLC領域。在半導體晶圓探針測試臺中，NI PXI-7340 用于精確控制探針卡在微米級精度下的移動和對位。在高端電子產品（如手機攝像頭模組）的自動化組裝線中，它控制精密機械手進行元件的拾取和放置。在生物醫學研究的自動化液體處理工作站（移液機器人）中，它負責驅動多軸臂進行快速、準確的樣本分液。在3D打?。ㄌ貏e是工業級）和激光加工設備中，它控制著激光頭或打印頭的復雜軌跡運動。此外，在需要多軸同步的科學實驗裝置和飛行/汽車模擬器的驅動系統中也常見其身影。

與競爭產品的比較

與集成在標準PLC（如西門子S7-1200/1500的運動控制模塊、三菱/歐姆龍的專用運動控制器）內的解決方案相比，NI PXI-7340 在絕對性能（速度/精度）、軟件編程的靈活性和系統集成度上通常具有優勢，但成本和系統架構復雜度也更高。PLC方案更適用于工廠車間環境下的通用機械控制，而 NI PXI-7340 更偏向于高端的研發、測試和精密制造。與其他專業運動控制卡廠商（如Delta Tau的PMAC， Galil的控制器）的產品相比，NI的優勢在于其統一的圖形化軟件平臺（LabVIEW） 和與數據采集、視覺等硬件的天然緊密集成，為用戶提供了從測量到控制的一體化開發環境。

選型建議與注意事項

1. 明確性能需求： 確認您的應用所需的最大速度（脈沖頻率）、精度（分辨率）和軸數。NI PXI-7340 有多種子型號（如不同最大脈沖頻率版本），需選擇合適的一款。

2. 系統架構規劃： 此卡需要PXI機箱和控制器。您需要規劃完整的PXI系統，包括合適槽位的機箱、PXI控制器（嵌入式計算機或橋接器）以及為運動卡供電的機箱電源。

3. 軟件投資與技能： 充分發揮其能力需要熟悉NI的軟件平臺（LabVIEW/Motion）。評估團隊的相關技能，或考慮相關的培訓與開發支持。

4. 配套硬件選擇： 需要選擇合適的接線端子板（如NI TB-270X系列）來連接電機驅動器、編碼器和傳感器。同時，確保所選的電機制（伺服或步進）及驅動器與卡的控制模式和性能匹配。

5. 實時性考慮： 對于要求嚴格定時和同步的應用，需考慮使用安裝了實時操作系統（如NI LabVIEW Real-Time Module）的PXI控制器，以確保運動控制循環的確定性和可靠性。
