產品描述

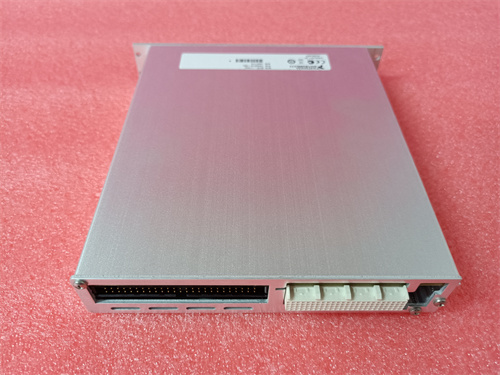

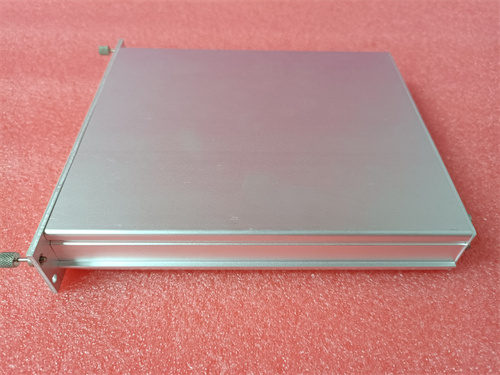

NI SCXI-1104C是 32 通道差分模擬輸入電壓信號調理模塊，隸屬于 NI 的 SCXI 系列，適配 SCXI-1000 等全系列 SCXI 機箱，專為 ±42V AC/±60V DC 高電壓信號調理設計。模塊內置 10kHz 低通濾波器，可有效濾除高頻噪聲，通過多路復用技術將 32 路差分信號整合至單個 DAQ 設備通道，大幅擴展系統通道容量。NI SCXI-1104C具備 3 極低通濾波與短路保護功能，能衰減高電壓信號適配 DAQ 輸入范圍，避免設備損壞。它支持外部校準，配合 NI - DAQmx 驅動及 LabVIEW 等軟件使用，可實現靈活的參數配置與數據采集控制。此外，NI SCXI-1104C工作溫度為 0°C - 50°C，采用模塊化設計，安裝維護便捷，能在工業測試、過程控制等復雜工況下長期穩定運行，滿足各類高電壓信號測量需求。
產品參數
| 參數類別 | 具體參數 |
|---|
| 模塊類型 | 32 通道差分模擬輸入電壓信號調理模塊 |
| 輸入通道 | 32 個差分模擬輸入通道 |
| 輸入范圍 | ±42V AC（有效值）、±60V DC |
| 濾波器 | 10kHz 截止頻率（-3dB），3 極低通濾波器 |
| 通道隔離 | 通道間隔離可靠，適配高壓測量場景 |
| 校準方式 | 支持外部校準，建議每年一次，需 8.5 位數字萬用表 |
| 工作溫度 | 0°C - 50°C |
| 兼容機箱 | SCXI-1000、SCXI-1001、SCXI-1000DC 等全系列 SCXI 機箱 |
| 軟件支持 | NI - DAQmx 驅動，LabVIEW、LabWindows/CVI 等 |
| 外形尺寸 | 4.54×10.75 英寸，配 50 針帶狀電纜背連接器與 96 針 DIN C 前連接器 |
| 質保期限 | 三年質保 |
優勢與特點
- 寬電壓適配：NI SCXI-1104C支持 ±42V AC/±60V DC 寬電壓輸入，適配工業現場各類高電壓信號測量。
- 精準噪聲抑制：內置 10kHz 低通濾波器，有效濾除高頻噪聲，保障信號測量精度。
- 通道擴展高效：多路復用技術將 32 路差分信號整合至單 DAQ 通道，大幅擴展系統通道容量。
- 設備安全防護：具備信號衰減與短路保護功能，避免高電壓損壞 DAQ 設備。
- 軟件生態完善：兼容 NI - DAQmx 驅動與 LabVIEW 等軟件，配置與數據處理便捷高效。
- 模塊化易維護：適配全系列 SCXI 機箱，模塊化設計便于安裝、更換與維護。
應用領域及應用案例
核心應用領域
- 工業過程控制：高壓設備電壓監測、生產線工藝參數采集與調理。
- 汽車電子測試：新能源汽車高壓系統測試、電池組電壓信號采集。
- 電力系統監測：電網設備電壓測量、變電站信號采集與分析。
- 科研實驗研究：高電壓相關實驗數據采集、精密儀器信號調理。
典型應用案例
- 汽車高壓系統測試：某新能源車企在電池包測試中使用NI SCXI-1104C，對接高壓傳感器采集電池包充放電電壓信號，通過 10kHz 濾波器濾除電機高頻噪聲，經多路復用擴展 DAQ 通道，實現 32 路信號同步采集。設備的短路保護功能避免了測試中高電壓沖擊，結合 LabVIEW 軟件快速完成數據分析，測試效率提升 30%，測量誤差控制在 ±0.1% 以內。
- 電力變電站監測：某電網公司在變電站部署NI SCXI-1104C，采集變壓器、開關柜等設備的 ±60V DC 電壓信號，經信號調理后上傳至監控系統。模塊的寬電壓適配與噪聲抑制能力保障了復雜電網環境下的數據準確性，投運后設備故障預警響應時間縮短 20%，維護成本降低 25%。
- 工業生產線控制：某化工企業在高壓反應釜控制中采用NI SCXI-1104C，采集反應釜壓力、溫度等相關電壓信號，通過 SCXI 機箱與 PLC 系統對接，實現工藝參數實時監測與控制。模塊的模塊化設計便于快速更換，減少生產線停機時間，年減少停機損失約 15 萬元。
與競品對比
| 對比維度 | NI SCXI-1104C | 競品 1（研華 PCI-1716） | 競品 2（NI PXIe-6363） |
|---|
| 通道配置 | 32 路差分，多路復用擴展 DAQ 通道 | 16 路單端 / 差分，無多路復用 | 16 路差分，PXIe 總線，無多路復用 |
| 輸入范圍 | ±42V AC/±60V DC 寬電壓 | ±10V，高壓測量需外接衰減器 | ±10V，高壓測量適配性差 |
| 濾波性能 | 10kHz 低通濾波器，噪聲抑制強 | 5kHz 濾波器，高頻噪聲濾除不足 | 8kHz 濾波器，濾波效果一般 |
| 系統適配 | 適配 SCXI 機箱，DAQ 擴展靈活 | 適配 PC 機 PCI 插槽，擴展受限 | 適配 PXIe 機箱，系統成本高 |
| 軟件兼容 | 完美適配 NI - DAQmx 與 LabVIEW | 兼容研華 DASK，第三方軟件適配一般 | 兼容 NI 軟件，生態完善但成本高 |
| 維護便捷性 | 模塊化設計，安裝更換便捷 | 板卡式安裝，維護需停機拆主機 | PXIe 模塊，維護需專業工具 |
核心競爭優勢：NI SCXI-1104C擁有 32 路差分通道、寬電壓輸入、10kHz 濾波與多路復用擴展能力，適配高壓信號測量與通道擴展需求，軟件生態完善，維護便捷，在工業高壓信號采集領域綜合性能更優。
選型建議
- 信號類型與范圍：測量 ±42V AC/±60V DC 高電壓信號時，優先選NI SCXI-1104C，適配性最佳。
- 通道擴展需求：需大量通道采集且 DAQ 通道有限時，其多路復用技術可大幅擴展通道容量。
- 軟件與系統適配：使用 NI - DAQmx 驅動、LabVIEW 軟件或 SCXI 機箱時，該模塊兼容性強，保障系統穩定運行。
- 維護效率要求：工業生產線等停機成本高的場景，模塊化設計可快速更換模塊，減少停機時間。
注意事項
- 校準規范：NI SCXI-1104C建議每年進行一次外部校準，使用 8.5 位數字萬用表，確保測量精度。
- 接線防護：接線時需做好絕緣防護，避免高電壓觸電；模擬量與電源線分開布線，防止信號干擾。
- 通道配置：嚴格按 32 路差分通道配置接線，避免通道錯誤導致測量異常。
- 軟件設置：配合 NI - DAQmx 驅動設置正確參數，確保濾波器、校準等功能正常啟用。
- 環境適配：工作溫度控制在 0°C - 50°C，避免超溫影響模塊性能與壽命。
- 機箱兼容：安裝時確認適配 SCXI - 1000 等對應機箱，保障模塊穩定運行。
