產品描述

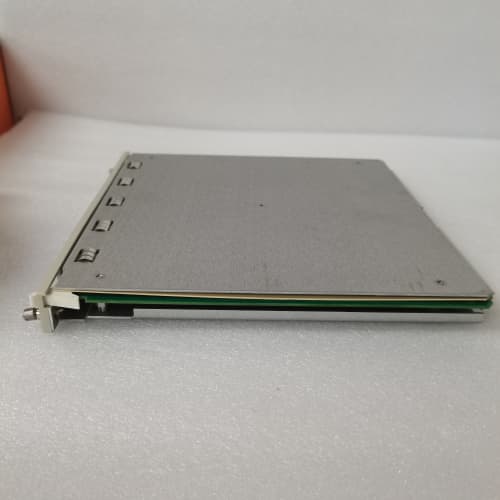

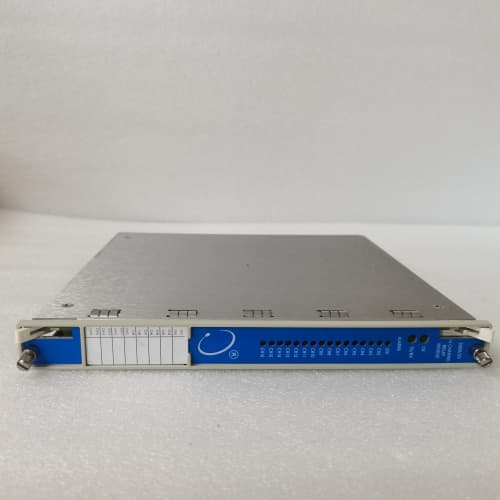

BENTLY 3500/94 147663-01 是貝克休斯（Baker Hughes）旗下本特利內華達（Bently Nevada）3500系列機械保護系統中的一款高性能通信網關模塊。該模塊是3500系統與上層工廠網絡和信息系統進行數據集成的高級接口。具體而言，3500/94 模塊作為OPC服務器網關，專門用于將3500框架內所有監測模塊（如振動、位移、轉速、溫度）的實時數據、報警和事件，通過標準的OPC DA（數據訪問）和AE（報警與事件） 協議安全、高效地發布到工廠信息網絡。通過部署BENTLY 3500/94 147663-01，用戶無需依賴專用的TDM（渦輪機診斷管理）系統，即可讓任何支持OPC客戶端的上位軟件（如SCADA、HMI、MES、資產績效管理平臺）直接訪問豐富的機械狀態數據。這使得工廠的IT/OT融合更為便捷，是實現預測性維護和智能化工廠管理的關鍵信息橋梁。

產品參數

• 品牌與系列： BENTLY NEVADA (Baker Hughes)， 3500 系列機械保護系統

• 產品型號： 3500/94 147663-01 (3500/94為模塊型號，147663-01為具體部件/版本號)

• 模塊類型： OPC服務器通信網關模塊

• 核心功能： 將3500系統數據轉換為OPC標準協議，提供數據訪問服務。

• 支持的OPC標準：

  • OPC DA (Data Access): 用于實時數據讀寫。

  • OPC AE (Alarms & Events): 用于報警和事件通知。

• 數據源連接： 通過3500框架背板，直接訪問框架內所有監測模塊的通道數據、狀態和配置信息。

• 網絡接口： 通常集成一個或多個10/100/1000 Mbps以太網端口（RJ45），用于連接工廠局域網。

• 數據處理能力： 內置處理器，能夠處理多客戶端并發連接和大量數據點的發布。

• 配置與管理：

  • 通常提供網頁配置界面或專用配置工具。

  • 支持數據點別名、分組和訪問權限管理。

• 安裝方式： 模塊化設計，可安裝在3500框架的兼容槽位中（通常為專用通信槽位）。

• 電源要求： 通過3500框架背板供電。

優勢與特點

1. 開放的標準化集成： BENTLY 3500/94 最大優勢在于采用廣泛支持的OPC工業標準，打破了專用系統的壁壘，使得任何符合OPC標準的第三方軟件都能輕松獲取本特利的高價值機械數據，極大提升了系統集成靈活性。

2. 高效的數據訪問： 作為框架內的原生OPC服務器，數據訪問延遲低，效率遠高于通過串口或第三方數據采集器轉換的方案，能提供更及時的監測信息。

3. 簡化IT/OT架構： 無需為3500系統單獨部署專用的TDM數據服務器即可實現數據上網，簡化了網絡架構，降低了總體擁有成本，并便于IT部門統一管理。

4. 強大的數據發布能力： 支持多個OPC客戶端同時連接，并能發布包括實時值、報警、事件及部分框架配置信息在內的全面數據，滿足不同上層應用的需求。

5. 可靠的本特利品質： 作為原廠網關，其穩定性、與3500系統的兼容性以及長期技術支持得到充分保障，確保了關鍵數據鏈路的可靠運行。

應用領域與案例

BENTLY 3500/94 147663-01 適用于所有已部署3500系統并希望將其數據集成到更廣泛工廠信息平臺（非本特利專用系統）的場合。

• 應用領域： 石油天然氣（壓縮機站、泵站）、發電廠（燃機、汽機）、化工、造紙、冶金。

• 應用案例： 在一個大型油氣管道壓縮站，站控SCADA系統需要實時顯示多臺離心式壓縮機的振動和溫度狀態。通過在每臺機組的3500框架中安裝BENTLY 3500/94 模塊，并將其配置為OPC服務器。站控SCADA作為OPC客戶端，直接訂閱這些模塊中的數據點。這樣，操作員在統一的SCADA畫面上就能監控所有機組的健康狀態，當3500/94 轉發來振動高報警時，SCADA能立即發出聲光提醒并記錄事件，實現了保護系統與過程監控系統的高效融合。

與競品對比

與使用本特利專用TDM系統（如System 1）或通過3500/93模塊進行自定義協議集成相比，BENTLY 3500/94 147663-01 的優勢在于其集成的便利性、開放性和對于通用平臺需求的針對性。

• VS 本特利System 1等專用TDM： System 1提供更深入的分析和診斷功能。3500/94 的核心價值是為不需要全套TDM功能，但希望將數據接入自有平臺（如工廠MES、集團SCADA）的用戶，提供了一條更經濟、更直接的“數據出口”。

• VS 3500/93等通用通信模塊： 3500/93支持Modbus TCP等多種協議，更靈活。3500/94 作為專用的OPC服務器，在OPC數據建模、報警事件處理以及多客戶端支持方面通常更專業、更易于配置，對于主要使用OPC標準的IT環境集成更友好。

選型建議與注意事項

1. 系統兼容性確認： BENTLY 3500/94 147663-01 必須與3500框架的型號和固件版本兼容。需確認現有框架有空閑的兼容槽位。

2. OPC需求評估： 確認上位軟件是否支持OPC DA/AE客戶端，并明確需要訪問的數據點類型和數量，以確保模塊性能滿足要求。

3. 網絡規劃與安全： 為模塊規劃固定的IP地址，并將其接入安全的工廠網絡區域。由于OPC Classic（DA/AE）協議本身的安全特性有限，必須在網絡層面部署防火墻，嚴格限制訪問源，并考慮使用OPC UA等更安全的協議進行隧道傳輸或升級。

4. 數據點配置： 使用配置工具定義需要發布的監測點，并為其設置有意義的別名和工程單位，以方便上位系統使用。

5. 客戶端連接測試： 配置完成后，必須使用OPC客戶端測試工具（如OPC Scout）進行連接測試和數據讀取驗證，確保通信暢通和數據準確。

6. 文檔與實施： 在安裝配置前，務必從BENTLY 3500/94 147663-01官方頁面獲取技術手冊、配置指南和版本說明。對于首次集成，建議由熟悉OPC和網絡技術的工程師實施，或尋求本特利內華達的技術支持。
