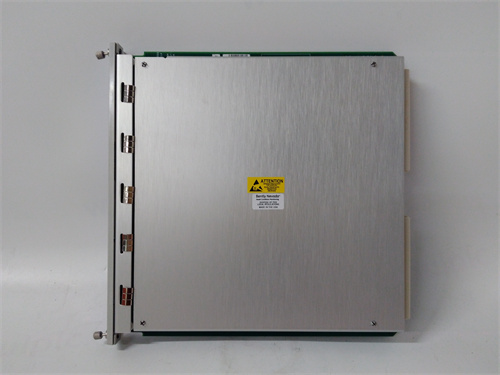

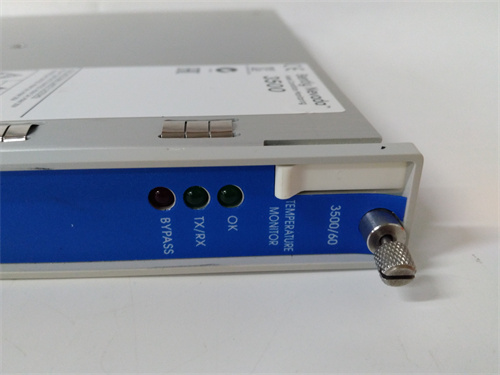

BENTLY 3500/60 是一款由本特利內華達(Bently Nevada)為其3500系列機械保護系統專門設計的三冗余溫度監測模塊。該模塊專為連續過程工業中關鍵旋轉機械(如大型壓縮機、汽輪機、發電機)的軸承溫度、電機定子溫度及工藝管道溫度提供高完整性監測和保護。BENTLY 3500/60 能夠在極端工業環境下,以SIL 2級安全完整性等級,精確采集RTD(鉑電阻)和熱電偶信號,是防止重大設備熱失控事故的核心屏障。
BENTLY 3500/60 本質上是一個6通道、可軟件配置的通用溫度監測器。它直接插入3500機架,通過背板與機架內的通信網關(如3500/20)和電源模塊交互。3500/60 最顯著的特征是其支持三重冗余配置:在三取二(2oo3)表決模式下,三個獨立的溫度模塊同時監測同一個測溫點,系統僅當至少兩個模塊均檢測到超溫時才觸發跳機。這種架構徹底消除了單點故障風險。BENTLY 3500/60 具備全面的傳感器診斷能力,可檢測RTD短路/斷路、熱電偶老化以及接地泄漏,并在探測器失效時自動將控制權轉移至冗余通道。
安全完整性等級:SIL 2(IEC 61508),適用于TüV認證的安全儀表系統(SIS)。
輸入通道:6通道,差分輸入。
傳感器類型:
鉑電阻:Pt100(三線制/四線制),量程-200°C 至 +850°C。
熱電偶:J、K、T、E、R、S型。
測量精度:Pt100:±0.3°C(典型);熱電偶:±1.0°C(冷端補償后)。
冗余架構:支持1oo1,1oo2,2oo2,2oo3表決邏輯。
診斷覆蓋率:>99%(針對傳感器開路、短路及ADC故障)。
響應時間:通道掃描周期 <100ms,報警延遲 <200ms。
隔離:通道與背板間1500 VDC光隔離。
冷端補償:內部高精度熱敏電阻,或外部恒溫箱補償。
報警:4個獨立可編程報警設定點(如“警告”、“危險”、“差值”)。
認證:CE,UL,CSA,ATEX/IECEx Zone 2。
BENTLY 3500/60 在關鍵溫度保護領域提供了行業標桿級的可靠性與精度:
真正的熱備冗余:在2oo3配置中,3500/60 允許在線更換任一故障模塊。其余兩個健康模塊繼續執行保護功能,完全規避了單點失效導致的全廠非計劃停車。
傳感器偏差監測:BENTLY 3500/60 持續比較冗余傳感器之間的讀數差值。若某一個傳感器的讀數持續偏離其他兩個超過設定閾值(例如5°C),模塊會觸發“傳感器漂移”報警,提示維護人員檢查浸入深度或連接狀態,而非直接跳機。
抗射頻干擾:3500/60 的輸入電路經過特殊屏蔽設計,即使在手持對講機靠近機柜的環境下,測量值波動也小于±0.5°C,杜絕了誤報警。
歷史數據追溯:模塊可記錄事件發生前/后各15秒的溫度變化曲線,分辨率為50ms,為故障根本原因分析提供了關鍵證據。
靈活的梯度保護:除了絕對值報警,BENTLY 3500/60 還支持溫度上升速率報警,可提前預警軸承潤滑失效等突發性故障。
BENTLY 3500/60 是全球石油化工和電力行業關鍵機組溫度保護的默認選擇:
基載甲醇裝置:在合成氣壓縮機透平驅動端,3500/60 采用2oo3表決配置監測徑向軸承瓦塊溫度。單個傳感器故障不會造成整個化工聯合裝置停車,避免了數千萬人民幣的停產損失。
液化天然氣接收站:在BOG(蒸發氣)再冷凝壓縮機中,BENTLY 3500/60 監測電機定子繞組溫度,并與西門子PCS 7系統通過Modbus通信,實現了預測性繞組壽命評估。
核電常規島:用于主給水泵推力軸承溫度監測,其高完整性輸出直接參與反應堆保護系統接口。
海上浮式生產儲卸船(FPSO):3500/60 的防潮涂層版本用于監測原油外輸泵的機械密封溫度,防止密封失效導致的泄漏火災。
與艾默生CSI 6500 ATG的溫度監測卡件或飛思卡爾的VM600 TPR卡相比,BENTLY 3500/60 的核心優勢在于其原生2oo3表決能力。大多數競品提供的是1oo1或1oo2D架構,要實現2oo3通常需要三個獨立卡件外加外部繼電器或邏輯解算器。BENTLY 3500/60 通過3500機架的專用冗余總線,實現了模塊間的硬接線級同步與投票,無需外部輔助設備。此外,3500/60 對于Pt100的四線制測量能力能夠完全消除引線電阻誤差,這對于要求±0.1°C精度的高溫超導濾波器等特種應用至關重要,而許多競品僅支持三線制補償。
傳感器匹配:訂購BENTLY 3500/60時,必須明確配置為RTD輸入或熱電偶輸入。雖然部分版本支持混裝,但建議一個模塊統一使用一種傳感器類型以保證最佳精度。
冗余邏輯選擇:對于導致停車的最終保護層(如推力瓦溫度),強烈建議使用2oo3冗余。對于僅用于狀態監測的非跳閘點,使用1oo1單卡配置可節省成本。3500/60 支持在一個機架內靈活配置不同通道的保護邏輯等級。
接線方式:為了達到標稱的±0.3°C精度,RTD必須采用四線制接線。二線制接線會引入約0.5-2Ω的線路電阻誤差,相當于1-5°C的測量偏差,這對于鉛鉍合金等高溫介質的精確控制是不可接受的。
冷端補償管理:如果使用熱電偶輸入,BENTLY 3500/60 依賴端子模塊上的冷端補償傳感器。確保端子模塊通風良好,避免安裝在散熱元件(如DC電源)正上方,防止冷端補償誤差。
備件策略:3500/60 是本特利3500系列中的成熟產品??紤]到大型石化項目的大修周期(通常4-6年),建議對關鍵機組(如乙烯三機)保持1:1的板級備件,并定期上電測試。
