產品概述與介紹

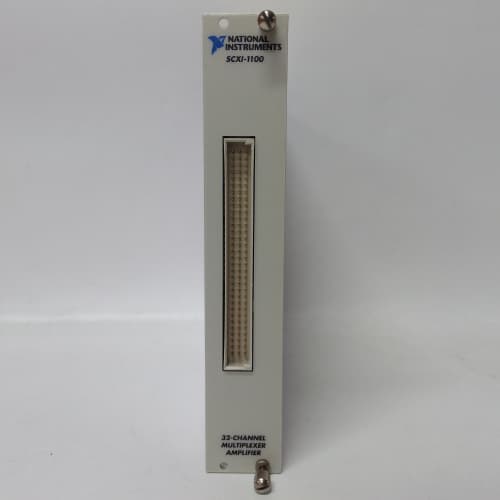

NI SCXI-1100 是一款高性能的32通道模擬輸入模塊，專為美國國家儀器公司（National Instruments，簡稱NI）的 SCXI（Signal Conditioning eXtensions for Instrumentation）平臺設計。SCXI平臺是一個堅固耐用的信號調理和數據采集系統，廣泛應用于工業、科研和測試領域。NI SCXI-1100 模塊提供多路復用的模擬輸入功能，并帶有可編程增益放大，使其能夠精確測量來自熱電偶、RTD、應變計、壓力傳感器和其他傳感器的低電平信號。

SCXI-1100 模塊是構建大規模、高通道數數據采集系統的核心構建模塊。它安裝在 SCXI 機箱中，并通過 SCXI 總線與數據采集（DAQ）設備通信。使用 NI SCXI-1100，用戶可以以緊湊、集成的系統形式，調理和采集來自數百個傳感器的信號，非常適用于制造測試、結構監測、研究和工業控制領域的應用。

技術參數

根據 NI SCXI 文檔的分析，NI SCXI-1100 具備以下關鍵特性：

• 設備類型：SCXI 模擬輸入模塊。

• 通道數：32個模擬輸入通道（多路復用）。

• 輸入配置：32路單端或16路差分（軟件可配置）。

• 放大增益：可編程增益放大器，增益可選 1, 2, 10, 20, 50, 100, 200, 500, 1000。

• 輸入范圍：±10 V, ±5 V, ±2.5 V, ±1.25 V, ±0.625 V, ±0.3125 V, ±0.125 V, ±0.0625 V, ±0.03125 V（取決于增益）。

• 帶寬：直流至 22 kHz（取決于增益）。

• 精度：高精度，適合精密測量。

• 冷端補償：內置溫度傳感器，用于配合外部 CJC 傳感器進行熱電偶測量。

• 濾波：每通道帶 4 Hz 低通濾波器，用于抑制噪聲。

• 掃描速率：最大采樣率 3,333 次/秒（單通道），或所有通道 100 次掃描/秒。

• 安裝方式：安裝在 SCXI 機箱中（例如，SCXI-1000, SCXI-1001）。

• 兼容性：通過 SCXI 總線與 NI E 系列、M 系列及其他 DAQ 設備協同工作。

• 部件號：NI SCXI-1100 是該32通道模擬輸入模塊的具體型號標識符。

優勢與特點

NI SCXI-1100 為數據采集應用提供了多項關鍵優勢：

• 高通道密度：單個 SCXI-1100 模塊提供32個通道，支持構建緊湊、高通道數的系統，節省機架空間并降低每通道成本。

• 可編程增益：廣泛的增益范圍允許 NI SCXI-1100 測量從毫伏到伏特的信號，能夠適應各種傳感器類型，無需外部信號調理。

• 靈活的輸入配置：軟件可選的單端或差分輸入為不同的測量需求和噪聲環境提供了靈活性。

• 集成信號調理：SCXI-1100 集成了濾波和放大功能，減少了對額外外部信號調理硬件的需求。

• 與NI軟件無縫集成：與NI的 LabVIEW 及其他軟件平臺完全兼容，使得 NI SCXI-1100 易于編程并集成到復雜的測試和測量系統中。

主要行業應用案例

NI SCXI-1100 廣泛應用于跨多個行業的各種場景：

• 制造測試：在汽車零部件、電子產品和消費品生產測試系統中，SCXI-1100 監控數百個信號。

• 結構監測：在土木工程領域，NI SCXI-1100 測量橋梁、建筑物等結構上應變計的輸出，用于健康監測。

• 研發實驗：在大學和工業實驗室中，該模塊從擁有大量傳感器的實驗裝置中采集數據。

• 環境監測：SCXI-1100 測量環境試驗箱和監測站中的溫度、濕度和壓力傳感器輸出。

• 能源電力：在發電廠性能測試期間，NI SCXI-1100 監測溫度、壓力和其他參數。

與競爭對手的比較

在信號調理和數據采集市場，NI 的主要競爭對手包括 Keysight Technologies、Data Translation 和 Measurement Computing。

• NI SCXI-1100 vs. Keysight DAQ 系統：Keysight 提供模塊化數據采集系統。SCXI-1100 受益于 NI 龐大的軟件生態系統，特別是廣泛用于測試測量的 LabVIEW。

• NI SCXI-1100 vs. Data Translation：Data Translation 提供有競爭力的數據采集產品。NI SCXI-1100 是一個綜合性信號調理平臺的一部分，為高通道數應用提供一體化解決方案。

• NI SCXI-1100 vs. Measurement Computing：Measurement Computing 提供成本效益高的 DAQ 產品。SCXI-1100 提供更高的性能、更好的精度以及更高級的信號調理能力。

選型建議與注意事項

1. 系統兼容性：NI SCXI-1100 需要一個 SCXI 機箱和一個兼容的 DAQ 設備。在訂購前，請確認您擁有所有必要的硬件組件。

2. 通道數需求：確定您所需的通道數量以及應用是要求單端還是差分配置。

3. 傳感器兼容性：確保 SCXI-1100 的輸入范圍和增益設置與您傳感器的輸出電平兼容。

4. 軟件與驅動：您將需要 NI-DAQmx 或傳統的 NI-DAQ 驅動以及應用軟件（如 LabVIEW, LabWindows/CVI）來對 NI SCXI-1100 進行編程。

5. 布線與端接：使用合適的屏蔽電纜和正確的端接方式將傳感器連接至 NI SCXI-1100，以最大限度地減少噪聲并確保測量準確性。
