產品簡介與概述

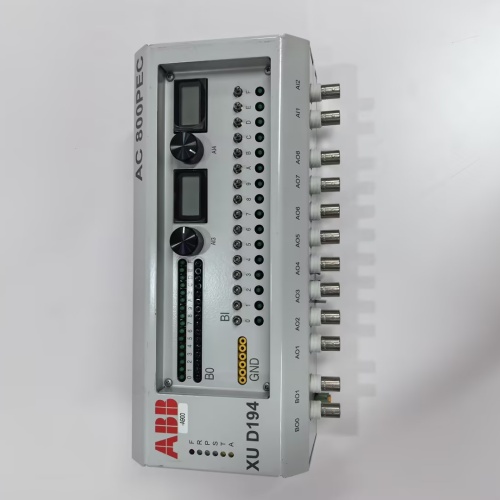

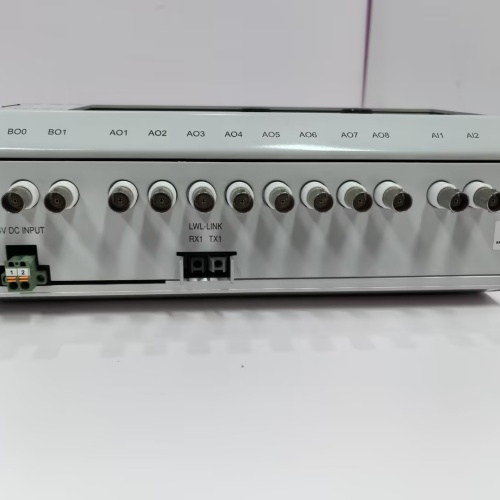

ABB XUD194 XUD194A 3BHC018137R0001 是一款由ABB公司生產的高性能通用模擬量輸入/輸出模塊，屬于ABB Advant系列控制系統的重要組成部分。該模塊集成了模擬量輸入和輸出功能，為工業自動化應用提供靈活、可靠的信號處理解決方案。ABB XUD194 XUD194A 3BHC018137R0001 能夠同時采集現場傳感器的模擬信號并向執行機構輸出控制指令，特別適用于需要雙向模擬信號處理的控制回路。

作為ABB Advant控制系統的關鍵組件，ABB XUD194 XUD194A 3BHC018137R0001 體現了ABB在過程控制和工業自動化領域的專業技術與可靠品質。該模塊采用先進的信號處理技術，提供高精度、高穩定性的模擬信號轉換，確保控制系統的精確性和可靠性。ABB XUD194 XUD194A 3BHC018137R0001 廣泛應用于化工、石化、電力、制藥和冶金等行業的連續過程和批處理控制應用中。

技術參數

ABB XUD194 XUD194A 3BHC018137R0001 通用模擬量輸入/輸出模塊專為工業控制應用優化設計，其主要技術參數如下：

• 產品類型： 通用模擬量輸入/輸出模塊

• 兼容系統： ABB Advant系列控制系統

• 輸入通道數量： 8個模擬量輸入通道

• 輸出通道數量： 8個模擬量輸出通道

• 輸入信號類型：

  • 4-20mA電流信號

  • 0-20mA電流信號

  • 0-10V DC電壓信號

  • ±10V DC電壓信號

  • 熱電偶信號（J、K、T、E、R、S、B型）

  • RTD熱電阻信號（Pt100， Pt1000）

• 輸出信號類型：

  • 4-20mA電流信號

  • 0-20mA電流信號

  • 0-10V DC電壓信號

  • ±10V DC電壓信號

• 分辨率： 12位或16位（可配置）

• 精度： 滿量程的±0.1%

• 更新速率： 可配置，典型值為每秒10-100次掃描

• 隔離： 通道間隔離，通道對地隔離

• 診斷功能： 在線自診斷、斷線檢測、短路檢測、超限報警

• 工作電壓： 由系統背板供電

• 功耗： <8W（典型值）

• 工作溫度： 0°C至+55°C

• 存儲溫度： -40°C至+70°C

• 濕度： 5%至95%非冷凝

• 安裝方式： 安裝在Advant系統機架中

• 認證： CE，UL，CSA

ABB XUD194 XUD194A 3BHC018137R0001 的多功能性和高精度使其成為Advant控制系統的理想選擇。

優勢與特點

ABB XUD194 XUD194A 3BHC018137R0001 的主要優勢在于其輸入輸出一體化設計、靈活的配置選項和強大的診斷功能。

1. 輸入輸出一體化設計： ABB XUD194 XUD194A 3BHC018137R0001 將8路模擬量輸入和8路模擬量輸出集成在單一模塊中，大大節省了機架空間，簡化了系統架構。這種一體化設計特別適用于需要同時監測多個傳感器并控制多個執行機構的應用場景，如多回路過程控制系統。ABB XUD194 XUD194A 3BHC018137R0001 的緊湊設計降低了系統成本，提高了可靠性。

2. 多種信號類型支持： ABB XUD194 XUD194A 3BHC018137R0001 支持廣泛的模擬信號類型，包括4-20mA電流、0-10V電壓、熱電偶和RTD。每個通道可以獨立配置為不同的信號類型和量程，允許用戶將不同類型的傳感器和執行器直接連接到同一模塊上，減少了模塊類型和備件庫存。ABB XUD194 XUD194A 3BHC018137R0001 的靈活性大大簡化了系統設計和備件管理。

3. 高精度信號處理： ABB XUD194 XUD194A 3BHC018137R0001 采用高精度模數轉換器和數模轉換器，提供精確的信號轉換，確?？刂葡到y(tǒng)的精度和穩定性?！?.1%的典型精度滿足了大多數工業過程控制的要求，保證了產品質量的一致性。ABB XUD194 XUD194A 3BHC018137R0001 的高精度是精密控制應用的關鍵優勢。

4. 全面的診斷功能： ABB XUD194 XUD194A 3BHC018137R0001 具備完善的在線自診斷功能，能夠?qū)崟r(shí)監測通道狀態，檢測傳感器斷線、輸出短路、信號超限等故障。診斷信息通過系統總線報告給控制器和操作員，便于快速定位和排除故障，最大限度地減少停機時間。ABB XUD194 XUD194A 3BHC018137R0001 的診斷能力大大提高了系統的可維護性。

5. 通道間隔離： ABB XUD194 XUD194A 3BHC018137R0001 提供通道間的電氣隔離，防止故障從一個通道傳播到其他通道。如果一個通道連接的現場設備出現故障，其他通道仍能正常工作，維持關鍵控制功能。這種隔離設計顯著增強了系統的魯棒性和可靠性。

6. 無縫Advant系統集成： 作為ABB Advant系統的原生組件，ABB XUD194 XUD194A 3BHC018137R0001 與Advant控制器和工程軟件完美集成，配置簡單快捷，無需復雜的驅動程序或接口轉換。模塊通過ABB標準工程工具進行配置，提供一致的工程體驗。

7. 工業級可靠性： ABB XUD194 XUD194A 3BHC018137R0001 采用工業級元器件和堅固的機械結構，能夠在惡劣的工業環境中長期穩定運行，具有良好的抗振動、抗沖擊和電磁兼容性能。

應用領域與實際案例

ABB XUD194 XUD194A 3BHC018137R0001 廣泛應用于各類過程工業和制造自動化領域。

• 化工行業： 在化工廠和煉油廠中，ABB XUD194 XUD194A 3BHC018137R0001 用于監測反應器溫度、精餾塔壓力、儲罐液位和管道流量，同時控制調節閥、變頻器等執行機構，實現精確的過程控制。ABB XUD194 XUD194A 3BHC018137R0001 的可靠性和精度對于保證產品質量和生產安全至關重要。

• 電力行業： 在火力發電廠和熱電聯產設施中，ABB XUD194 XUD194A 3BHC018137R0001 采集鍋爐汽包水位、主蒸汽溫度與壓力、給水流量等關鍵參數，同時控制給水調節閥、減溫器和其他執行機構，為燃燒控制和汽機保護提供可靠的I/O支持。

• 制藥行業： 在符合GMP要求的制藥生產線上，ABB XUD194 XUD194A 3BHC018137R0001 用于監測反應器溫度、壓力、pH值等關鍵工藝參數，并控制加熱、冷卻、加料等過程，確保藥品質量和批次一致性。

• 冶金行業： 在鋼鐵生產過程中，ABB XUD194 XUD194A 3BHC018137R0001 監測加熱爐溫度、軋制力、冷卻水流量等參數，控制燃料閥門、冷卻水閥門等執行機構，確保產品質量和生產效率。

• 水處理設施： 在市政和工業水處理廠，ABB XUD194 XUD194A 3BHC018137R0001 監測水池液位、管道壓力、水質的pH值和濁度等，同時控制加藥泵、閥門等設備，實現精確的水處理過程控制。

競品對比

ABB XUD194 XUD194A 3BHC018137R0001 的主要競爭對手包括西門子（SIMATIC S7模擬量模塊）、艾默生（DeltaV模擬量模塊）和霍尼韋爾（C300模擬量模塊）的同類產品。

• 優勢： ABB XUD194 XUD194A 3BHC018137R0001 與ABB Advant系統的無縫集成是其最大優勢，確保了最佳的兼容性和性能表現。ABB在過程控制領域的深厚經驗體現在ABB XUD194 XUD194A 3BHC018137R0001 的設計中，其8輸入8輸出的高密度配置在同類產品中具有競爭力。

• 劣勢： ABB XUD194 XUD194A 3BHC018137R0001 專為ABB Advant系統設計，不能直接用于其他品牌的DCS或PLC系統。隨著ABB Advant平臺向新一代系統過渡，ABB XUD194 XUD194A 3BHC018137R0001 作為成熟產品，其備件供應可能逐漸受限。

選型建議與注意事項

在選擇和使用 ABB XUD194 XUD194A 3BHC018137R0001 時，請考慮以下幾點：

1. 系統兼容性確認： ABB XUD194 XUD194A 3BHC018137R0001 專為ABB Advant控制系統設計。在選型前，請確認您的控制系統型號和軟件版本與模塊兼容。

2. 通道數量規劃： ABB XUD194 XUD194A 3BHC018137R0001 提供8輸入8輸出通道。根據您的模擬量I/O點數需求選擇合適的模塊數量，考慮未來可能的擴展需求。

3. 信號類型匹配： 確認現場傳感器和執行機構的信號類型與ABB XUD194 XUD194A 3BHC018137R0001 的輸入輸出范圍匹配。正確配置每個通道的信號類型和量程。

4. 精度要求評估： 對于需要高測量精度的應用，確認模塊的精度規格滿足要求?？紤]定期校準的需求。

5. 接線規范： 遵循正確的模擬信號接線規范，包括屏蔽電纜的使用、與動力電纜的分離和正確接地。確保所有連接牢固可靠。

6. 配置備份： 妥善保管模塊的配置參數備份，以便在模塊更換時快速恢復設置。

7. 備件策略： 對于關鍵應用，建議庫存?zhèn)溆?span style="font-weight: 600;">ABB XUD194 XUD194A 3BHC018137R0001 模塊，以最小化故障時的停機時間。

安全注意事項： ABB XUD194 XUD194A 3BHC018137R0001 作為控制系統的關鍵組件，其安裝和維護必須遵循相關安全規范：

• 所有安裝、配置和維護工作必須由經過培訓的合格人員完成

• 在安裝或更換模塊前，確保系統電源已斷開

• 注意ESD防護，在操作模塊時采取適當?shù)姆漓o電措施

• 驗證所有接線正確牢固后再通電

• 對于危險區域安裝，確保模塊和相關接線符合防爆要求

• 遵循ABB官方文檔中的所有安全指導

• 定期檢查模塊狀態指示燈，及時發現并處理異常情況
