產品概述與介紹

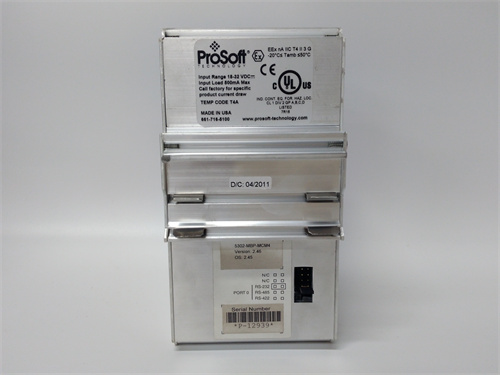

PROSOFT 5302-MBP-MCM4 是一款高性能的 Modbus Plus 通信接口模塊，由 ProSoft Technology 公司設計和制造。ProSoft 是工業通信解決方案的全球領先供應商，其產品廣泛應用于將不同品牌的 PLC、驅動器和現場設備集成到一起。5302-MBP-MCM4 模塊專門設計用于羅克韋爾自動化（Rockwell Automation）的 ControlLogix 系列可編程自動化控制器（PAC）。它可以直接安裝在 ControlLogix 機架中，充當網關，使 ControlLogix 處理器能夠與 Modbus Plus 網絡上的設備進行無縫數據交換。

該 5302-MBP-MCM4 模塊內部集成了一個強大的協處理器，負責處理所有的 Modbus Plus 協議通信，從而將主 ControlLogix 處理器從復雜的通信任務中解放出來，確保其專注于核心的控制任務。使用 PROSOFT 5302-MBP-MCM4 可以輕松地將羅克韋爾的現代化控制系統集成到現有的基于 Modbus Plus 的工廠網絡中，保護用戶在舊有設備上的投資，并實現不同品牌系統之間的互操作性。

技術參數

根據對 ProSoft Technology 的 MVI56 和 5300 系列模塊的分析，PROSOFT 5302-MBP-MCM4 具備以下關鍵特性：

• 設備類型：Modbus Plus 通信接口模塊。

• 兼容平臺：羅克韋爾自動化 ControlLogix (1756) 系列 PLC/PAC。

• 外形尺寸：ControlLogix 標準 I/O 模塊尺寸，可直接插入 ControlLogix 機架。

• 支持的協議：Modbus Plus (支持主站和從站模式)。

• 通信速率：支持標準 Modbus Plus 數據速率 (1 Mbps)。

• 數據交換：通過 ControlLogix 背板與處理器進行雙向數據交換。

• 數據映射：支持靈活的 Modbus 數據映射到 ControlLogix 標簽，簡化 PLC 編程。

• 內存：板載內存，用于數據存儲和協議處理。

• 配置軟件：使用 ProSoft Configuration Builder (PCB) 軟件進行配置。

• 診斷功能：前面板 LED 指示燈，用于顯示模塊狀態、網絡活動和數據傳輸。

• 電源：由 ControlLogix 機架背板供電。

• 支持的節點數：能夠與網絡上的多個 Modbus Plus 設備進行通信。

• 部件號：PROSOFT 5302-MBP-MCM4 是該 Modbus Plus 接口模塊的具體型號標識符。

優勢與特點

PROSOFT 5302-MBP-MCM4 為羅克韋爾自動化系統提供了多項關鍵優勢：

• 無縫集成：5302-MBP-MCM4 直接安裝在 ControlLogix 機架中，作為標準的 1756 I/O 模塊出現。這提供了與羅克韋爾編程環境的無縫集成，簡化了系統架構。

• 協議卸載：模塊內置的處理器處理所有 Modbus Plus 協議通信，將這項任務從 ControlLogix CPU 中卸載出來。PROSOFT 5302-MBP-MCM4 確保 PLC 的資源專用于控制任務，而模塊則負責處理復雜的通信。

• 靈活的數據映射：該模塊允許將 Modbus Plus 數據靈活地映射到 ControlLogix 標簽，簡化了 PLC 程序中的數據訪問。

• 雙模式操作：支持主站和從站模式，使得 5302-MBP-MCM4 能夠在各種網絡配置中靈活地發揮作用，無論是作為網絡主站輪詢其他設備，還是作為從站響應主站請求。

• 強大的診斷能力：前面板的 LED 指示燈和軟件可訪問的診斷信息，幫助維護人員快速識別和解決通信問題，最大限度地減少停機時間。

主要行業應用案例

PROSOFT 5302-MBP-MCM4 廣泛應用于需要將羅克韋爾自動化系統集成到 Modbus Plus 網絡中的各類工業領域：

• 石油和天然氣生產：5302-MBP-MCM4 用于將基于 ControlLogix 的井口控制系統連接到 Modbus Plus SCADA 網絡，實現對偏遠設施的集中監控和控制。

• 水處理和污水處理：在大型水處理廠，該模塊將 ControlLogix 控制器與采用 Modbus Plus 協議的變頻泵、流量計和水質分析儀連接起來。

• 制造業和裝配：該模塊將 ControlLogix PLC 連接到 Modbus Plus 接口的機器人控制器、視覺系統和物料搬運設備，實現生產線上的設備協同。

• 發電行業：在發電廠中，PROSOFT 5302-MBP-MCM4 將基于 ControlLogix 的輔機控制系統與采用 Modbus Plus 的汽輪機控制系統或發電機保護繼電器連接起來。

• 基礎設施和樓宇自動化：該模塊將 ControlLogix 系統與采用 Modbus Plus 協議的暖通空調控制器、電力監測儀和照明系統集成在一起。

與競爭對手的比較

在羅克韋爾自動化平臺的通信模塊市場，ProSoft 的主要競爭對手包括 Spectrum Controls 以及羅克韋爾自動化自身的某些通信解決方案。

• PROSOFT 5302-MBP-MCM4 vs. 羅克韋爾自動化原生通信模塊：羅克韋爾并未提供 ControlLogix 的原生 Modbus Plus 模塊。5302-MBP-MCM4 填補了這一空白，提供了一個無縫且可靠的解決方案，而這是主控制器制造商所沒有的。

• PROSOFT 5302-MBP-MCM4 vs. 通用協議網關：外部協議網關（如以太網轉 Modbus Plus 網關）需要額外的硬件和接線，增加了系統的復雜性。5302-MBP-MCM4 直接位于 ControlLogix 機架內，提供了一個更簡潔、更集成的解決方案。

• PROSOFT 5302-MBP-MCM4 vs. Spectrum Controls 同類模塊：Spectrum Controls 也提供一些通信模塊，但 ProSoft 被廣泛認為是該領域的市場領導者，擁有廣泛的協議支持和豐富的現場應用經驗。PROSOFT 5302-MBP-MCM4 是一個久經考驗、行業標準的解決方案。

選型建議與注意事項

1. 兼容性檢查：PROSOFT 5302-MBP-MCM4 專為 ControlLogix 系統設計。在訂購前，請確認其與您的具體 ControlLogix 機架型號、電源和控制器版本完全兼容。

2. 固件版本：檢查 5302-MBP-MCM4 的固件版本，確保其與您的 ControlLogix 固件版本以及 Modbus Plus 網絡的配置要求兼容。

3. 配置軟件：您需要 ProSoft Configuration Builder (PCB) 軟件來配置 PROSOFT 5302-MBP-MCM4。確保您擁有此軟件和相應的許可證（如果需要）。

4. 網絡規劃：Modbus Plus 網絡需要正確的終端電阻。在安裝 5302-MBP-MCM4 時，請確保您的網絡布線包括適當?shù)慕K端器，以防止信號反射。

5. 防靜電保護 (ESD)：該模塊包含敏感的電子元件。在處理或安裝 PROSOFT 5302-MBP-MCM4 時，請嚴格遵守靜電放電（ESD）預防措施。
