產品描述

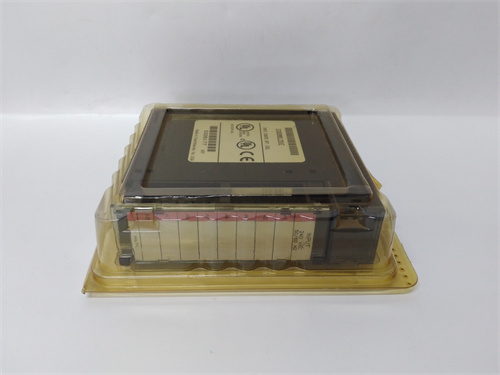

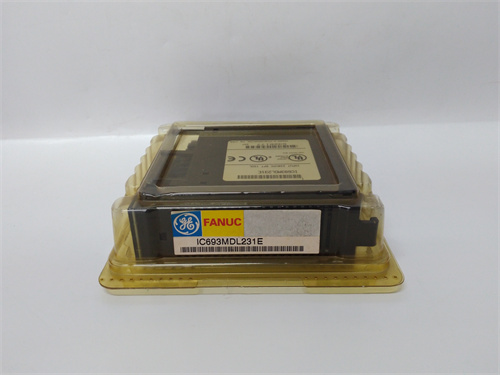

GE IC693MDL231 是通用電氣（GE）智能平臺（現屬艾默生自動化）旗下90-30系列可編程邏輯控制器（PLC）中一款高性能、高密度的數字量輸出模塊。作為90-30系列I/O家族的重要成員，GE IC693MDL231 專門設計用于將PLC控制器的數字控制信號轉換為現場設備可執行的開關量指令，驅動各種工業執行機構。具體而言，該型號通常指代一款16點/32點的正邏輯/負邏輯晶體管輸出模塊，用于控制直流負載，如指示燈、小型繼電器、電磁閥和固態接觸器等。其緊湊的設計使得單個模塊能夠控制多個設備，極大地節省了控制柜空間。憑借其快速響應、長壽命和高度可靠的特點，GE IC693MDL231 成為各類工業自動化應用中不可或缺的控制組件。

產品參數

• 品牌：GE Intelligent Platforms (通用電氣智能平臺) / 艾默生自動化

• 型號：[GE IC693MDL231]（請在此處插入您的產品鏈接）

• 產品系列：Series 90-30 (90-30系列)

• 模塊類型：數字量直流輸出模塊

• 輸出點數：16點 或 32點（具體取決于版本）

• 輸出類型：晶體管 - 源型（正邏輯）或 漏型（負邏輯）

• 輸出電壓：通常為 12/24V DC

• 輸出電流：每點 0.5A - 1.0A，每公共端/模塊總電流有限制

• 響應時間：關斷到導通 < 1ms；導通至關斷 < 1ms

• 隔離：光耦隔離（每組/通道與背板之間）

• 狀態指示：每個輸出點均有LED狀態指示燈

• 供電：由背板提供內部邏輯電源，現場電源需外部提供

• 工作溫度：0°C 至 +60°C

• 安裝方式：90-30系列I/O機架插槽安裝

• 認證：CE, UL, CSA 等

優勢特點

1. 高密度設計：[GE IC693MDL231] 在單個標準I/O模塊寬度內集成了16或32個數字量輸出點，這種高密度設計極大地提高了機架的空間利用率。對于點數密集的應用場景，用戶可以在有限的機架槽位內控制更多設備，減少了所需機架和擴展單元的數量，從而降低了系統總成本。

2. 快速開關響應：采用固態晶體管作為輸出元件，GE IC693MDL231 具有毫秒級的極快開關響應速度，非常適合需要高頻次開關動作的控制任務，如高速計數、脈沖輸出或快速步進控制。無機械觸點的設計不僅響應快，還消除了觸點磨損問題，大大延長了模塊的使用壽命。

3. 狀態實時監控：模塊正面面板為每個輸出點配備了獨立的LED狀態指示燈。當PLC邏輯驅動某個輸出點導通時，對應的LED立即點亮，使現場維護人員能夠直觀地判斷控制信號的發出情況。這一功能對于快速排查現場設備故障（是PLC沒輸出，還是執行機構故障）非常有幫助，能顯著縮短故障診斷時間。

4. 電氣隔離保護：GE IC693MDL231 的輸出通道與PLC背板總線之間采用了光耦隔離技術。這意味著現場側的電壓浪涌、短路等電氣故障不會直接沖擊和損壞昂貴的CPU或背板電路。部分模塊還提供輸出點分組隔離，進一步增強了系統的安全性和可靠性。

5. 廣泛的兼容性：作為GE 90-30系列的標準I/O模塊，[GE IC693MDL231] 與系列內所有CPU（如IC693CPU313/323/331/341等）、電源和通信模塊完美兼容。無論是新系統設計，還是對老舊90-30系統進行擴展或備件更換，該模塊都能即插即用，無需復雜的配置。

應用領域與應用案例

• 應用領域：

  • 制造業：裝配線、包裝機械、物料搬運系統的電磁閥控制、指示燈控制。

  • 水處理：泵的啟?？刂?、閥門開關控制、報警指示。

  • 基礎設施：樓宇自動化的照明控制、通風擋板控制。

  • 過程工業：開關閥的控制、報警和信號指示。

  • OEM設備：專用機械設備的嵌入式控制。

• 應用案例：

  • 案例一：汽車零部件生產線自動化改造
    在某汽車零部件生產線的PLC控制系統中，工程師選用了 [GE IC693MDL231] 模塊來控制生產線上數十個氣缸的電磁閥。其快速的響應速度確保了氣缸動作的精確時序配合，提高了生產節拍。同時，模塊的高密度設計使得控制柜尺寸得以縮小，為生產線騰出了寶貴的操作空間。當某個電磁閥線圈短路時，模塊的隔離設計保護了PLC系統，僅熔斷了外部保險絲，方便了快速維修。

  • 案例二：污水處理廠濾池控制系統
    某污水處理廠的V型濾池控制系統采用了GE 90-30 PLC。GE IC693MDL231 模塊負責接收CPU指令，控制濾池反沖洗過程中多個氣動閥門和鼓風機的啟停。其晶體管輸出的長壽命特性完美適應了濾池每天多次反沖洗的高頻動作需求，確保了設備長期穩定運行，降低了維護頻次。

競品對比

與市場上同等級的中小型PLC數字量輸出模塊（如西門子S7-300的SM322模塊、羅克韋爾ControLogix的直流輸出模塊、三菱Q系列輸出模塊）相比：

• 優勢：[GE IC693MDL231] 在GE 90-30這一經典平臺中，擁有極其廣泛的裝機量和經過數十年驗證的可靠性。對于存量GE 90-30系統用戶而言，它是升級和備件替換的唯一且最經濟的選擇。其高密度設計在同級別產品中具有競爭力，單位點數的成本通常較低。

• 劣勢：GE 90-30平臺作為一款經典PLC，其技術架構相對于西門子S7-1200/1500、羅克韋爾CompactLogix等新一代平臺來說較為老舊，在處理速度、網絡集成能力方面存在差距。GE IC693MDL231 本身不具備診斷功能，無法提供輸出通道的斷線或過載反饋，這在高端過程控制中可能是一個不足。

選型建議與注意事項

• 選型建議：

  1. 確認輸出類型：在訂購 [GE IC693MDL231] 前，務必確認您的現場負載需要源型（正邏輯，輸出高電平）還是漏型（負邏輯，輸出低電平）驅動。選擇錯誤將導致負載無法動作。

  2. 核算負載電流：計算每個輸出點所驅動負載的額定電流，并累加每個公共端所帶負載的總電流。確保單點電流和公共端總電流均不超過模塊規格書中給出的最大值，并留有一定余量。

  3. 確認機架兼容性：檢查您的90-30機架型號和電源容量，確保有足夠的插槽空間，且電源能為該模塊提供足夠的背板邏輯電源。

  4. 考慮擴展需求：如果點數需求大，可考慮選擇32點版本的高密度模塊以節省槽位。

• 注意事項：

  • 安裝、接線和維護工作必須由具備GE PLC系統經驗的合格電氣工程師執行，嚴格遵守安全規范。

  • GE IC693MDL231 是靜電敏感設備，操作前應采取防靜電措施。

  • 進行任何模塊插拔操作前，務必切斷相關機架的電源（除非系統明確支持熱插拔，90-30系列通常不支持）。

  • 現場電源的接線必須正確，極性不能接反。輸出端應設置合適的保護電路，如在驅動感性負載（繼電器線圈、電磁閥）時，需在負載兩端反向并聯續流二極管，以吸收關斷時產生的反向電動勢，保護輸出晶體管。

  • 輸出回路中應串接合適的保險絲或斷路器，以防止負載短路損壞模塊。

  • 為確保產品品質和獲得技術支持，建議通過艾默生自動化（原GE IP）的官方授權渠道或信譽良好的分銷商采購正品GE IC693MDL231。
