產品描述

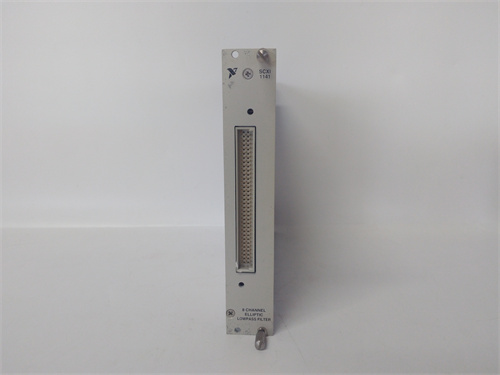

NI SCXI-1141 是美國國家儀器（National Instruments，簡稱NI）公司生產的一款高性能、高精度的數據采集信號調理模塊，屬于SCXI（Signal Conditioning eXtensions for Instrumentation）系列產品。具體而言，NI SCXI-1141 是一款8通道的差分可編程放大器和抗混疊濾波器模塊，專門設計用于精確調理高頻或低電平模擬信號，使其適合由數據采集（DAQ）設備進行高精度模數轉換。該模塊通常安裝在NI SCXI機箱中，通過SCXI總線與插入式DAQ板卡連接，廣泛應用于需要高精度信號調理的測試測量領域，如振動分析、聲音監測、高速過程控制和瞬態信號捕捉等。NI SCXI-1141 的核心功能是為每個輸入通道提供獨立的可編程增益放大和8階巴特沃斯低通濾波，能夠有效放大微弱信號并濾除高頻噪聲，確保數據采集的真實性和準確性。

產品參數

• 品牌：National Instruments (美國國家儀器)

• 型號：[NI SCXI-1141]（請在此處插入您的產品鏈接）

• 產品系列：SCXI（信號調理擴展）

• 模塊類型：可編程放大器和抗混疊濾波器模塊

• 通道數：8個差分模擬輸入通道

• 增益范圍：可編程增益：1， 2， 5， 10， 20， 50， 100， 200， 500， 1000

• 濾波器類型：8階巴特沃斯低通濾波器

• 截止頻率：可通過軟件編程選擇，典型范圍為 10 Hz 至 25 kHz

• 輸入耦合：直流耦合或交流耦合（可配置）

• 輸入阻抗：> 10 GΩ

• 非線性度：增益為1時，典型值為 ±0.005%

• 共模抑制比：> 100 dB (增益 > 100時)

• 帶寬：最大增益下，小信號帶寬可達 25 kHz

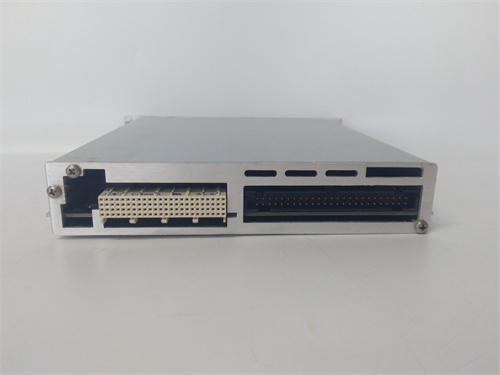

• 接口：通過SCXI背板總線與DAQ模塊通信，前面板為50針D-Sub連接器用于信號輸入

• 工作溫度：0°C 至 55°C

• 認證：CE, UL, C-UL 等

優勢特點

1. 高精度可編程增益：[NI SCXI-1141] 的核心優勢在于其提供了高達1至1000的寬范圍可編程增益。每個通道可以獨立設置不同的增益值，使得用戶能夠?qū)⒉煌鹊妮斎胄盘枺◤奈⒎壍椒丶墸┚_放大到最適合數據采集卡ADC轉換的量程范圍，從而最大化測量精度和動態范圍。這對于處理來自各種傳感器（如加速度計、麥克風、應變片）的微弱信號尤其重要。

2. 強大的抗混疊濾波功能：該模塊內置了每個通道獨立的8階巴特沃斯低通濾波器。這一設計的核心作用是在信號數字化之前，濾除高于采樣頻率一半（奈奎斯特頻率）的高頻噪聲成分，防止這些頻率成分在采樣后“混疊”到有效頻帶內，造成測量失真。NI SCXI-1141 提供可編程的截止頻率，使用戶可以根據信號的頻率特性和采樣率，精確設置濾波參數，確保采集到的數據真實反映原始信號的頻譜內容。

3. 高密度信號調理：在單個SCXI模塊寬度內集成了8個完整的可編程放大器和濾波器通道，NI SCXI-1141 實現了高密度的信號調理能力。結合SCXI機箱（如SCXI-1000），用戶可以構建一個包含數百個調理通道的大型數據采集系統，滿足多通道、高精度測試測量的需求，同時節省了寶貴的機架空間。

4. 靈活的配置能力：通過NI的測量與自動化資源管理器（MAX）軟件或使用NI-DAQmx驅動函數，用戶可以非常方便地對 [NI SCXI-1141] 的每個通道進行獨立的增益、濾波截止頻率、輸入耦合方式（AC/DC）等參數的配置。這種軟件可配置性使得同一硬件平臺可以靈活應對不同的測試任務，無需更換硬件模塊。

5. 無縫集成NI生態系統：作為NI SCXI家族的核心成員，NI SCXI-1141 能夠與NI的各種數據采集設備（如M系列、X系列DAQ板卡）、R系列智能采集卡以及LabVIEW圖形化編程環境無縫集成。用戶可以在LabVIEW中輕松編寫程序，實現對模塊的配置、數據采集和分析，構建功能強大且高度定制化的測試測量系統。

應用領域與應用案例

• 應用領域：

  • 振動監測與模態分析：用于結構健康監測、旋轉機械故障診斷中的加速度計信號調理。

  • 聲學測量：用于環境噪聲監測、聲功率測定中的麥克風信號調理。

  • 瞬態信號捕捉：用于沖擊測試、爆破監測、電力系統暫態記錄。

  • 精密傳感器測量：用于應變片、熱電偶、RTD（電阻溫度探測器）等微弱信號的放大與調理。

  • 科學實驗：在物理、材料、生物醫學等研究領域，對各類實驗信號進行預處理。

• 應用案例：

  • 案例一：大型汽輪發電機組振動監測系統
    在某大型火力發電廠，工程師建立了一套基于 [NI SCXI-1141] 的汽輪發電機組在線振動監測系統。來自機組軸承座上數十個加速度傳感器的微弱信號被接入NI SCXI-1141模塊。通過設置適當?shù)脑鲆婧偷屯V波截止頻率，系統有效地放大了振動信號并消除了高頻噪聲。經過調理后的高質量信號被送入數據采集卡，結合LabVIEW開發的分析軟件，實現了對機組振動狀態的全天候?qū)崟r監測和故障預警，有效防止了潛在的設備損壞。

  • 案例二：航空航天結構沖擊響應試驗
    在某航空復合材料結構的鳥撞沖擊試驗中，需要在試件表面布置大量應變片以捕捉毫秒級的瞬態沖擊響應。研究人員采用了多塊NI SCXI-1141模塊來調理這些應變信號。其可編程的高增益設置成功放大了微小的應變信號，而可調的濾波器截止頻率則有效抑制了沖擊過程中產生的高頻噪聲，確保了采集到的沖擊響應波形完整、真實，為后續的強度分析和結構優化提供了關鍵數據。

競品對比

與市場上同等級的高性能信號調理平臺（如Keysight 34980A系列模塊、VTI Instruments的SCM系列、HBM的MX系列等）相比：

• 優勢：[NI SCXI-1141] 最大的優勢在于其與NI軟件（特別是LabVIEW）和硬件（DAQ板卡）的無縫集成。對于已經采用NI平臺的用戶而言，SCXI-1141提供了最便捷、最高效的系統擴展方案。其軟件可配置性極強，用戶可以通過NI-DAQmx輕松實現復雜的測量任務。在學術和科研領域，NI平臺的廣泛應用也意味著豐富的例程和技術支持。

• 劣勢：SCXI平臺是一個成熟的、經典的數據采集平臺，但其總線架構相對于NI最新的PXI/PXIe平臺來說，在數據傳輸速率上存在差距。對于需要極高速采樣（每秒數百萬次以上）的應用，PXI平臺是更優選擇。此外，SCXI模塊通常體積較大，不適合對便攜性要求極高的現場測試。

選型建議與注意事項

• 選型建議：

  1. 評估通道數：根據傳感器數量和測試點，確定所需 [NI SCXI-1141] 模塊的數量。每個模塊提供8個差分通道。

  2. 確認信號特性：仔細分析待測信號的幅度范圍、頻率成分和傳感器類型。這將決定所需的最大增益值、濾波截止頻率范圍以及是否需要AC/DC耦合功能。

  3. 匹配DAQ設備：確保您使用的NI DAQ板卡（通過SCXI機箱背板連接）能夠兼容NI SCXI-1141，并具備足夠的采樣率來處理經過調理后的信號。通常需要配合SCXI-1349等電纜組件連接。

  4. 考慮機箱和電源：確認您的SCXI機箱（如SCXI-1000或1001）有足夠的空閑槽位，并且機箱電源容量能夠支持所有模塊的總功耗。

• 注意事項：

  • 安裝、配置和維護工作應由熟悉NI數據采集硬件和軟件（特別是NI-DAQmx和MAX）的工程師進行。

  • NI SCXI-1141 對靜電敏感，操作時應采取適當?shù)姆漓o電措施。

  • 進行任何模塊插拔操作前，務必關閉SCXI機箱的電源。SCXI模塊通常不支持熱插拔。

  • 信號輸入連接（通常使用50針D-Sub連接器）必須牢固可靠。建議使用高質量的屏蔽電纜連接傳感器，并將電纜屏蔽層正確接地，以減少外部電磁干擾。

  • 在軟件配置中，務必正確設置每個通道的增益、濾波截止頻率、耦合方式等參數。設置不當可能導致信號飽和失真（增益過大）或信號衰減（濾波截止頻率過低）。

  • 為確保模塊性能并獲得技術支持，建議通過NI官方授權渠道或信譽良好的供應商采購正品NI SCXI-1141。
