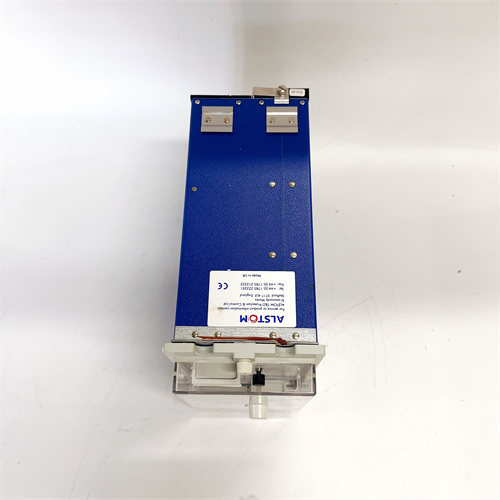

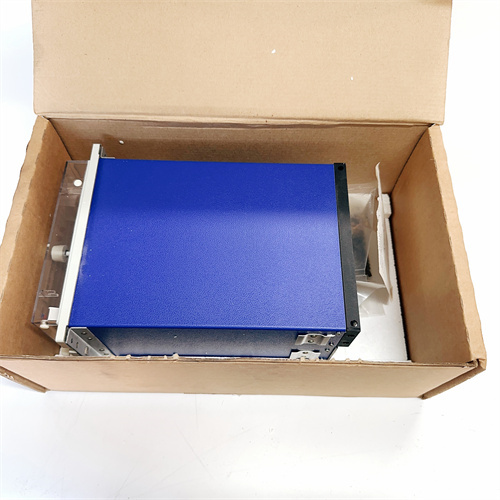

產品描述

ALSTOM MCGG22L1CB0753E 是阿爾斯通（ALSTOM）集團（現其電網業務已劃歸GE Grid Solutions）生產和研發的一款高性能、高可靠性的中壓配電網絡保護繼電器，屬于MCGG系列過流保護繼電器產品家族。具體而言，ALSTOM MCGG22L1CB0753E 是一款多功能微機型過流及接地故障保護繼電器，專門用于中壓（3.6kV - 40.5kV）配電線路、變壓器、電動機和電容器的保護。該型號中的“MCGG”代表產品系列，“22”可能表示特定的功能配置，“L1C”可能表示輔助電源和外殼類型，“B0753E”則可能表示特定的電流范圍和保護曲線版本。ALSTOM MCGG22L1CB0753E 以其精確的測量能力、靈活的整定方式和可靠的保護性能，廣泛應用于發電廠、變電站、工業企業和商業建筑的中壓配電系統中，是實現電力設備保護、故障隔離和供電連續性保障的關鍵智能設備。

產品參數

• 品牌：ALSTOM (阿爾斯通) / GE Grid Solutions

• 型號：[ALSTOM MCGG22L1CB0753E]（請在此處插入您的產品鏈接）

• 產品系列：MCGG 系列保護繼電器

• 類型：微機型過流及接地故障保護繼電器

• 保護功能：

  • 三相過流保護（定時限/反時限）

  • 接地故障保護（定時限/反時限）

  • 可選配過負荷保護、斷路器失靈保護等功能

• 測量參數：三相電流、零序電流、故障電流等

• 額定電流：通常為 1A 或 5A（CT二次側），具體取決于型號后綴

• 輔助電源：通常為 24-250V DC / 48-230V AC（寬范圍）

• 輸出觸點：多個可編程繼電器輸出（跳閘、告警、信號）

• 輸入觸點：多個數字量輸入（用于斷路器狀態、閉鎖信號等）

• 通信接口：可選 RS-485 接口（支持 Modbus RTU 或 IEC 60870-5-103 協議）

• 故障記錄：記錄最近多次故障事件，包括故障電流值和故障時間

• 顯示：LED指示燈（運行、跳閘、報警）和 LCD 顯示屏（可選）

• 工作溫度：-25°C 至 +55°C

• 安裝方式：嵌入式面板安裝

• 認證：IEC 60255, CE, UL 等國際電力行業標準認證

優勢特點

1. 全面的保護功能：[ALSTOM MCGG22L1CB0753E] 集成了多種保護功能于一體，包括三相過流保護（可設置定時限或多種反時限特性曲線）和接地故障保護。這種多功能集成使得一臺繼電器即可滿足中壓饋線的基本保護需求，簡化了保護柜的接線和配置，提高了保護系統的可靠性。

2. 精確的測量與保護：采用高精度電流互感器和先進的數字信號處理技術，ALSTOM MCGG22L1CB0753E 能夠精確測量三相電流和零序電流，確保在各種故障情況下都能準確判斷故障類型和嚴重程度。其保護動作精度高，動作時間準確，能夠?qū)崿F(xiàn)選擇性保護，最小化故障影響范圍。

3. 靈活的配置能力：該繼電器支持現場整定保護參數，用戶可以根據被保護設備的特點和系統運行要求，靈活設置保護定值、時間特性和邏輯關系。通過前面板上的旋鈕和撥碼開關，或通過可選的人機界面，可以方便地進行參數設置，無需專用軟件和編程器，大大簡化了現場調試工作。

4. 高可靠性與抗干擾能力：ALSTOM MCGG22L1CB0753E 嚴格遵循IEC 60255等國際電工委員會對保護繼電器制定的各項標準進行設計和測試。其采用的工業級元器件和堅固的機械結構，確保了在強電磁干擾、寬溫度變化等惡劣變電站環境下，能夠長期穩定可靠運行，滿足電力系統對保護設備極高的可靠性要求。

5. 故障記錄與診斷：該繼電器內置故障記錄功能，能夠記錄最近多次故障事件的發生時間、故障電流值和保護動作情況。這些信息對于故障分析和系統優化非常有價值，可以幫助運行人員快速定位故障原因，評估保護動作的正確性，并為系統運行方式的改進提供依據。

6. 易于安裝與維護：ALSTOM MCGG22L1CB0753E 采用標準的嵌入式面板安裝方式，外形尺寸緊湊，安裝開孔符合工業標準。模塊化設計使得內部組件易于檢查和更換。前面板上的LED指示燈可以直觀顯示繼電器的運行狀態、保護動作和告警信息，方便現場維護人員快速了解設備狀況。

應用領域與應用案例

• 應用領域：

  • 發電廠：廠用電系統饋線保護、變壓器保護、電動機保護。

  • 變電站：中壓配電線路保護、母線分段保護。

  • 工業企業：工廠內部配電網的進線、母聯和饋線保護。

  • 商業建筑：大型商業綜合體的中壓配電系統保護。

  • 基礎設施：機場、地鐵、醫院等重要場所的配電系統保護。

• 應用案例：

  • 案例一：大型商業綜合體配電系統保護
    在某超高層商業綜合體的中壓配電系統中，工程師選用了數十臺 [ALSTOM MCGG22L1CB0753E] 保護繼電器，用于保護各樓層的配電變壓器和重要負荷饋線。在一次外部電網故障導致電壓暫降時，這些繼電器準確判斷故障性質，只有靠近故障點的饋線保護動作，隔離了故障區域，其他樓層的供電保持正常，最大限度地保障了商業綜合體的正常運營。

  • 案例二：化工廠中壓電動機保護
    某化工廠的關鍵反應釜由中壓電動機驅動，為了保護這些重要設備，采用了ALSTOM MCGG22L1CB0753E繼電器。在一次電機過載運行時，繼電器精確測量到電流超過設定值，并根據反時限特性曲線及時發出跳閘指令，避免了電機因過熱而損壞。故障記錄功能幫助維護人員分析了過載原因，并采取了相應的工藝優化措施。

競品對比

與市場上同等級的中壓保護繼電器（如ABB的REF615系列、Siemens的7SJ80系列、Schneider Electric的Easergy P3系列等）相比：

• 優勢：[ALSTOM MCGG22L1CB0753E] 作為阿爾斯通（現GE Grid Solutions）的經典產品，在歐洲及全球中壓配電市場擁有廣泛的裝機量和深厚的應用經驗。其操作簡單、可靠性高，特別受到傳統電力用戶的青睞。對于存量阿爾斯通保護系統的用戶而言，這是最可靠的備件和升級選擇。

• 劣勢：隨著GE Grid Solutions對阿爾斯通電網業務的整合，產品線和技術支持體系正在逐步融合，原有阿爾斯通產品系列的長期發展路徑可能面臨調整。相對于新一代基于IEC 61850標準的數字化保護繼電器，ALSTOM MCGG22L1CB0753E在通信能力和智能化程度上相對傳統，不支持GOOSE（通用面向?qū)ο笞冸娬臼录┑雀呒壒δ堋?/p>

選型建議與注意事項

• 選型建議：

  1. 確認應用場景：在訂購 [ALSTOM MCGG22L1CB0753E] 前，明確被保護設備的類型（饋線、變壓器、電動機）和系統參數（電壓等級、額定電流、短路容量），確保繼電器的保護功能和額定值滿足要求。

  2. 核對CT變比：根據現場電流互感器（CT）的變比和二次側額定值（1A或5A），選擇相應版本的ALSTOM MCGG22L1CB0753E，并正確設置CT變比參數。

  3. 確定輔助電源：核實現場可提供的輔助電源類型和電壓等級，選擇相應輔助電源規格的繼電器。

  4. 考慮通信需求：如果需要將繼電器接入監控系統（SCADA），應選擇帶RS-485通信接口的版本，并確認支持的通信協議（如Modbus RTU）與系統兼容。

  5. 檢查安裝空間：確認開關柜面板上有足夠的安裝空間，并符合繼電器的開孔尺寸要求。

• 注意事項：

  • 安裝、接線、整定和維護工作必須由經過阿爾斯通/GE Grid Solutions培訓、具備電力系統保護專業知識的合格電氣工程師執行，嚴格遵守電力行業安全規程和操作規程。

  • 繼電器涉及高壓電力系統，操作不當可能導致嚴重的人身傷害和設備損壞。進行任何接線操作前，務必確認相關一次設備和二次回路已完全斷電，并采取可靠的安全措施。

  • 接線時，必須嚴格按照ALSTOM MCGG22L1CB0753E的產品手冊和二次接線圖進行，確保電流回路（特別是CT回路）和電壓回路接線正確無誤、連接可靠。特別注意CT回路嚴禁開路，電壓回路嚴禁短路。

  • 在整定保護參數時，必須仔細計算和核對保護定值，確保與上下級保護裝置配合，實現選擇性保護。錯誤的整定可能導致保護誤動或拒動。

  • 定期對保護繼電器進行功能測試，驗證其保護動作的正確性和準確性。建議建立保護定值和測試記錄檔案，便于日后維護和故障分析。

  • 為確保產品品質和獲得準確的技術支持與售后服務，建議通過GE Grid Solutions（原阿爾斯通電網）的官方授權渠道或信譽良好的合作伙伴采購正品ALSTOM MCGG22L1CB0753E。
