產品描述

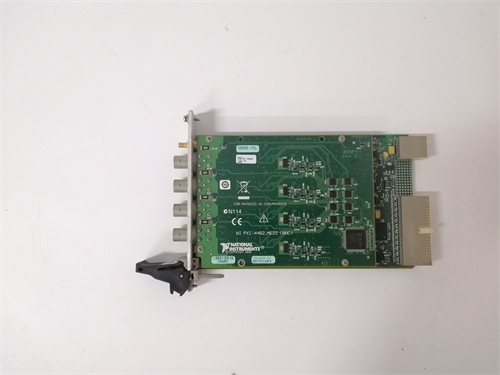

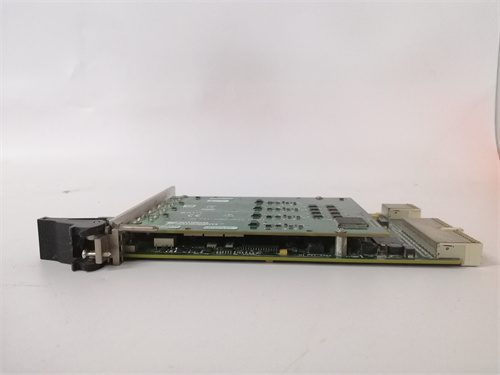

NI PXI-4462 是一款由美國國家儀器公司為其 PXI 平臺設計和制造的高精度動態信號采集模塊。這款 NI PXI-4462 模塊是聲音和振動測量領域的理想選擇，專為需要同時進行高精度模擬輸入和輸出的應用而設計。它集成了四個 24 位模數轉換器輸入通道和一個 24 位數模轉換器輸出通道，能夠以高達 204.8 kS/s 的速率同步采樣。NI PXI-4462 廣泛應用于噪聲、振動與聲振粗糙度測試、機器狀態監測、音頻測試和結構動力學分析等領域。

產品參數

• 品牌： 美國國家儀器

• 型號： PXI-4462

• 類型： 動態信號采集模塊

• 系列： PXI

• 模擬輸入： 4 路同步采樣，24 位分辨率

• 模擬輸出： 2 路同步更新，24 位分辨率

• 最大采樣率： 204.8 kS/s

• 動態范圍： 118 dB

• 輸入耦合： AC/DC 可編程

• 抗混疊濾波： 內置

• IEPE 激勵： 每通道內置 4 mA 恒流源，可直接連接 IEPE 傳感器

• 軟件支持： NI-DAQmx 驅動，支持 LabVIEW、C、.NET 等

優勢特點

NI PXI-4462 最大的優勢在于其卓越的測量精度和高度集成的信號調理功能。這款 NI PXI-4462 模塊的 24 位分辨率和 118 dB 的動態范圍，使其能夠精確捕捉從極微弱到高強度的信號，滿足最苛刻的聲音和振動測量要求。其內置的抗混疊濾波器確保了在整個采樣帶寬內信號的真實性，避免了頻率混疊誤差。每通道都集成了 IEPE 恒流源，可以直接為加速度計、傳聲器等 IEPE 傳感器供電，無需外部信號調理器，大大簡化了測試系統的搭建。輸入通道的 AC/DC 耦合可編程功能，使其能靈活適應不同類型的傳感器和測量任務。通過 PXI 同步總線和定時模塊，多個 PXI-4462 模塊可以輕松實現通道數的擴展和系統級的同步。

應用案例

NI PXI-4462 廣泛應用于汽車、航空航天、電子和工業制造等領域的高端測試與測量系統中。在一個汽車 NVH 實驗室，工程師使用多塊 NI PXI-4462 模塊構建了一套多達數十通道的數據采集系統，用于測量車輛在不同運行工況下的車內噪聲、發動機振動和排氣系統聲壓。這些模塊通過 PXI 機箱同步工作，確保了所有通道數據的相位一致性，為后續的聲源定位和模態分析提供了高質量的數據。在飛機結構健康監測系統中，PXI-4462 被用于采集分布在機翼和機身上的大量加速度傳感器的信號，用于分析結構的疲勞損傷。在旋轉機械狀態監測中，它也扮演著關鍵角色。

競品對比

與 LMS 或 B&K 等專用聲振分析系統的前端相比，NI PXI-4462 提供了一個基于開放標準 PXI 平臺的、更具靈活性和擴展性的解決方案。用戶可以利用 NI 豐富的軟件和硬件生態，將 PXI-4462 與其他的 PXI 模塊（如多功能 DAQ、數字 I/O）結合，構建一個集數據采集、信號處理、控制和人機界面于一體的完整測試系統。與通用數據采集卡相比，PXI-4462 在動態范圍、抗混疊濾波和 IEPE 兼容性方面，是為聲振測量量身定制的，其性能遠超通用卡。NI-DAQmx 驅動的易用性和強大的軟件支持，也使得 PXI-4462 的集成和編程效率遠高于許多專用系統。

選型建議與注意事項

在選型 NI PXI-4462 時，首先需要根據您的應用需求確定所需的輸入和輸出通道數。如果通道數較多，需要規劃好 PXI 機箱的槽位和帶寬。
注意事項：

• PXI 機箱兼容性： PXI-4462 需要安裝在 NI PXI 或 CompactPCI 機箱中，并由機箱背板供電。確保您的機箱有足夠的插槽和電源余量。

• IEPE 傳感器設置： 在連接 IEPE 傳感器前，必須確保 PXI-4462 的輸入通道已通過軟件正確配置為 IEPE 模式，以提供 4 mA 恒流源。錯誤的設置可能損壞傳感器或模塊。

• 軟件配置： 在 NI-DAQmx 中，需要正確配置每個通道的輸入范圍、耦合方式和采樣率。

• 同步要求： 如果使用多個模塊，并需要同步采樣，需通過 PXI 觸發總線進行正確配置。
