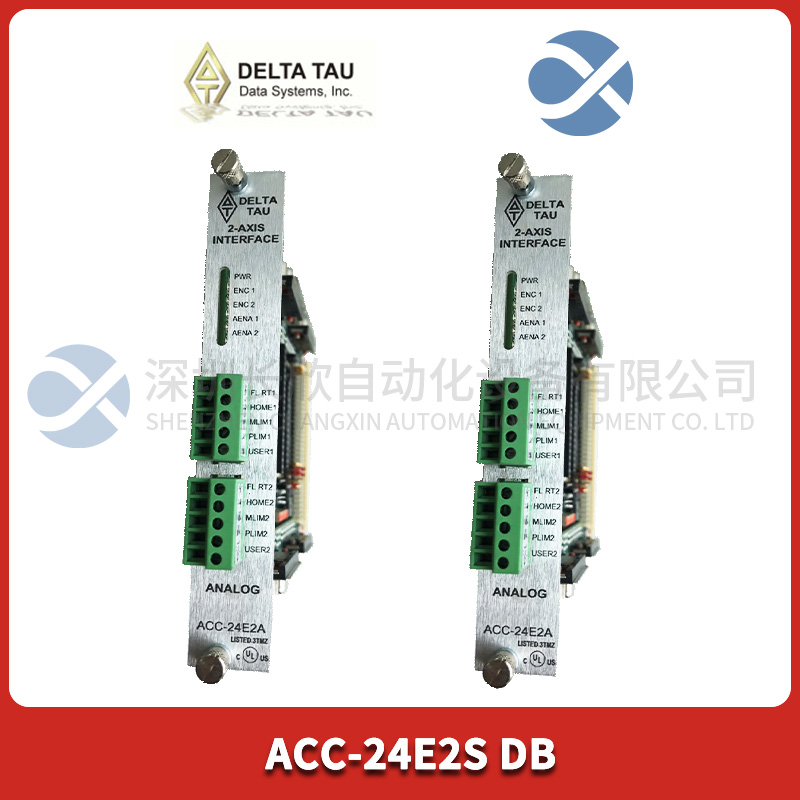

ACC-24E2S DB DELTA TAU 軸擴展板

　　型號:ACC-24E2S DB

　　品牌：DELTA TAU

　　連接器配置：

　　?選項TB：接線盒編碼器連接器

　　部件號：603441-101

　　接線盒夾層板部件號：603276-100

　　產品描述

　　特征：

　　(4)PMAC2式步進器接口和/或編碼器/MLDT電路的通道

　　可與任何UMAC或MACRO站CPU一起使用

　　支持脈沖和方向命令

　　(4)舵機接口通道

　　緊湊的3U尺寸

　　Delta Tau ACC-24E2S軸擴展板為UMAC和Ultralite/MACRO Station控制器提供四個通道的PMAC2式步進接口和/或編碼器/MLDT電路。Acc-24E2S是UMAC或MACRO Pack擴展卡系列的一部分，這些附件卡設計用于插入工業3U機架系統。來自這些附件的信息通過高速UBUS直接傳遞到UMAC或MACRO站CPU。

　　步進和方向輸出與RS422兼容，能夠以差分模式或單端配置連接到5V輸入驅動器。

　　最多可將八個ACC-24E2S板連接到一個UMAC，從而提供多達32個額外的步進接口電路通道。因為每個MACRO Station CPU只能服務八個通道的伺服數據，所以只有兩個ACC-24E2S板可以連接到MACRO Station以連接步進電機。

　　ACC-24E2S也是用于雙反饋系統的理想板，因為它可以在3U機架上用一塊板處理四個編碼器。

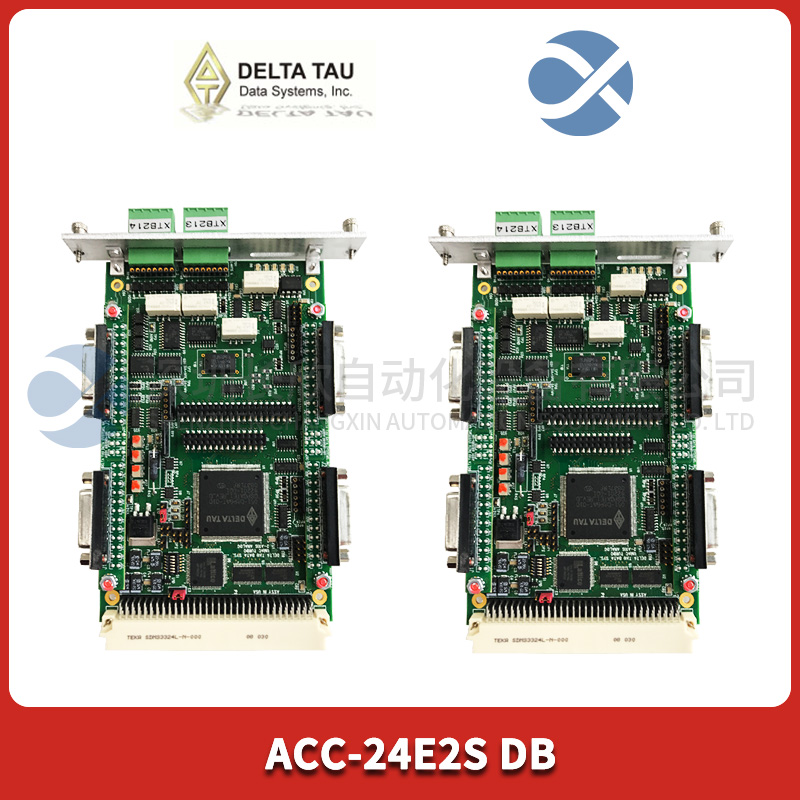

　　ACC-24E2S板不含處理器；它有一個高度集成的4通道PMAC2型伺服IC，周圍有緩沖電路和連接器。四軸ACC-24E2S插入背板并使用機架中的一個插槽。
