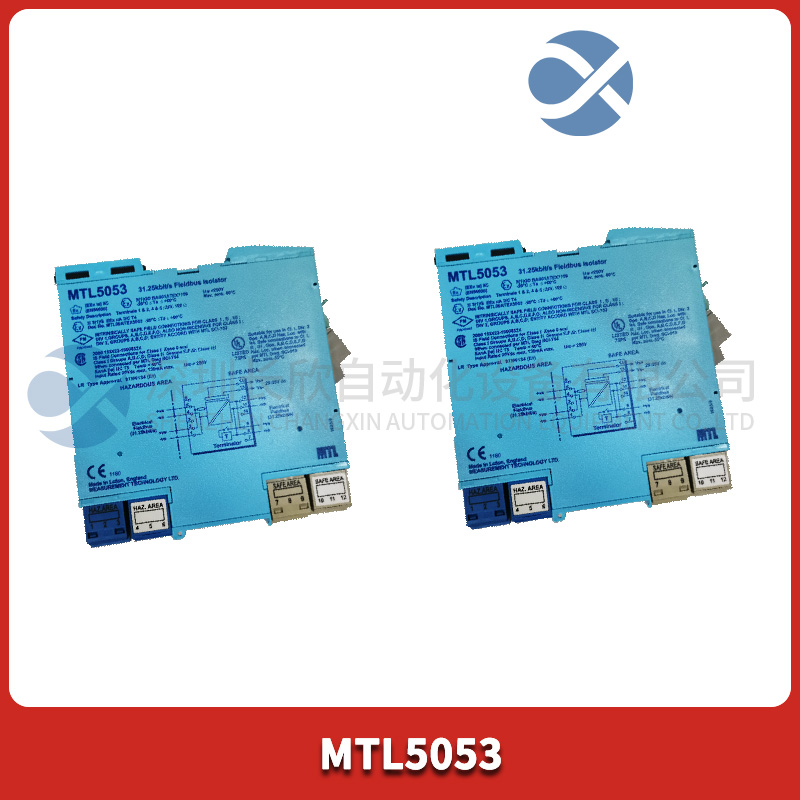

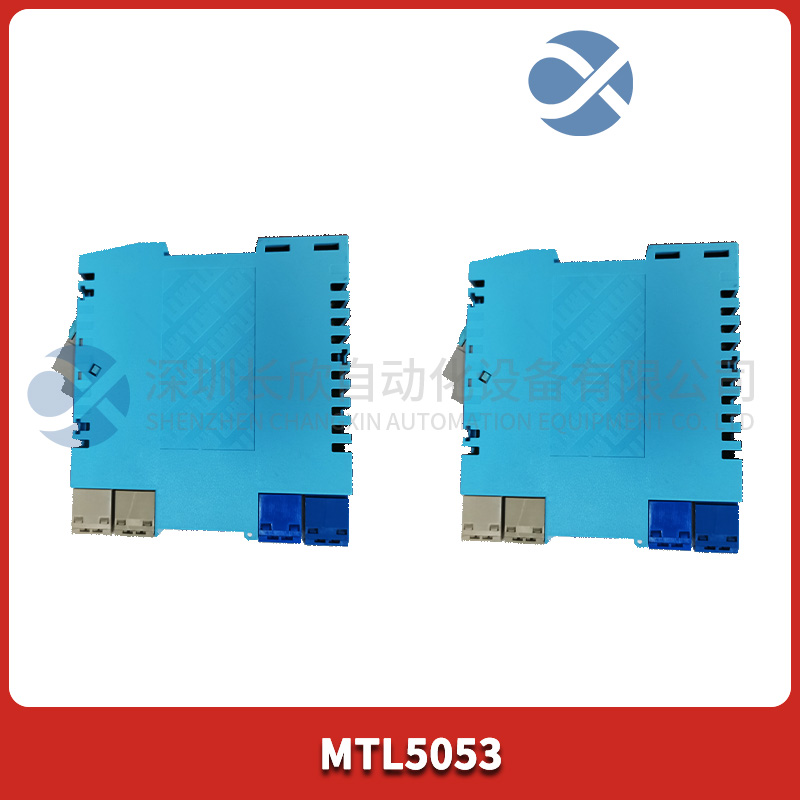

MTL5053 MTL 隔離器/電源

　　型號：MTL5053

　　品牌：MTL

　　產品描述

　　MTL5053是專門為擴展進入危險區域的31.25kbit/s（H1）現場總線網絡。它提供通過信號供電的設備的電源和通信導體。對于安全區域總線長度為小型內部終端可以通過頂部的開關啟用模塊。

　　MTL5053符合現場總線的要求地基?指定電源類型133?（IS電源）。

　　通用規范

　　現場總線設備的位置

　　0區、IIC區、T4–6危險區域（如果經過適當認證）

　　危險區域現場總線電源

　　18.4伏±2%

　　105Ω±3%直流阻抗

　　80mA最大電流

　　最大電纜長度

　　根據IS要求確定，取決于其他設備

　　沿電纜的連接和最大可接受電壓降

　　數字信號傳輸

　　兼容31.25kbit/s現場總線系統，并符合

　　采用現場總線標準?

　　電源電壓

　　20至35Vdc

　　LED指示燈

　　綠色：提供一個電源指示

　　功率要求，Vs，輸出負載為80mA

　　24V時通常為135mA

　　35V時為105mA

　　單元內功耗，輸出負載為80mA

　　24V時典型功率為2.3W

　　35V時最大2.6W
