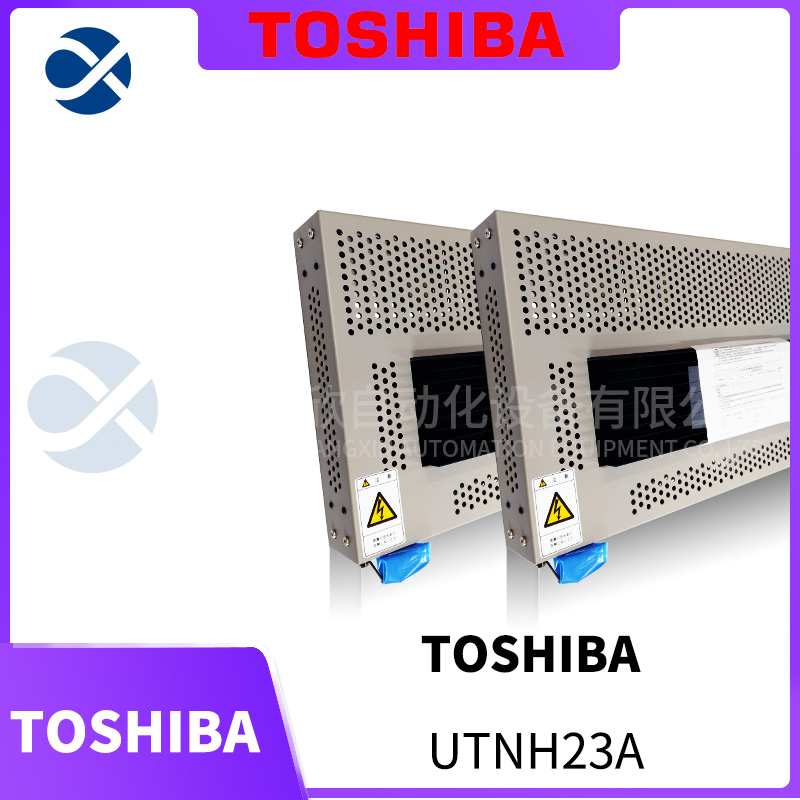

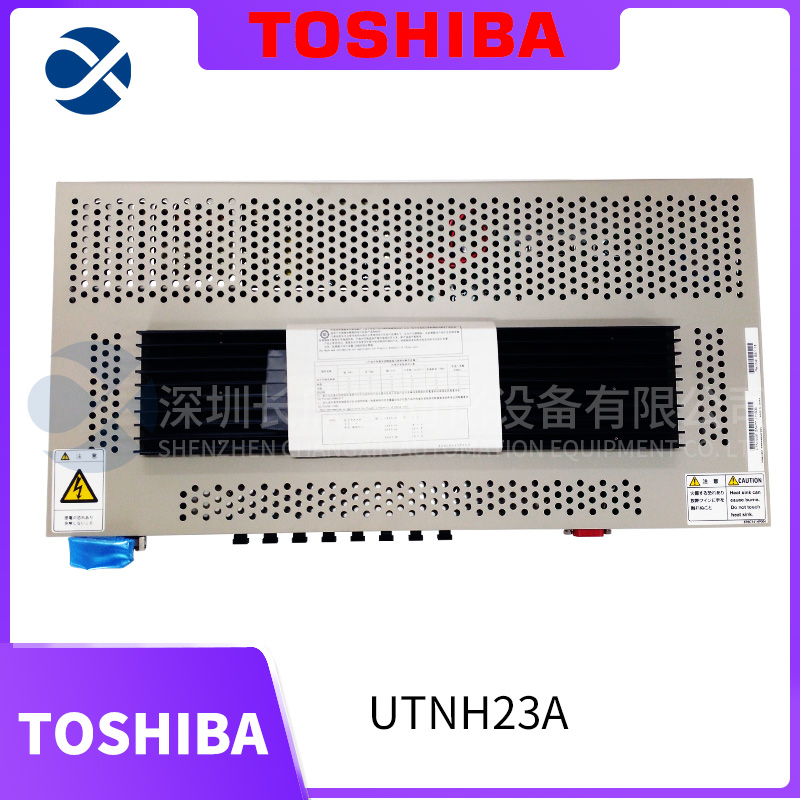

UTNH23A TOSHIBA 光纖共享集線器

　　型號：UTNH23A

　　品牌：TOSHIBA

　　產品描述

　　光纖共享集線器單元UTNH系列（在本文中稱為光纖共享集線器單元手冊）用于信息和控制網絡TC-net 100構成TC-net 100光傳輸線。它采用具有8個端口的MT-RJ光連接器。集線器單元還有一個用于RJ-45模塊化連接器的端口，可以是連接到TC-net 100（雙絞線）設備。在使用單個單元時，使用光學用于A線傳輸線UTNH23A的共享集線器單元（為TC-net 100安裝的SNMP）或用于B線傳輸線UTNH23B的光學共享集線器單元。

　　●UTNH23A:用于A線傳輸線的主光共字集線器單元(SNMP安裝)

　　●UTNH23B:用于B線傳輸線的主光共字集線器單元

　　光學共享集線器單元的特點

　　TC-net 100是集成控制器的監視和控制LAN，可以是配置使用光纖傳輸線和雙絞線傳輸線。光纖共享集線器單元是配置光纖傳輸所必需的線，并將TC-net 100個站連接到網絡。UTNH23A，其中安裝了TC-net 100的SNMP，允許診斷連接到光學共享集線器單元的端口。標準的TC-net 100有雙傳輸線，其中A線用于連接UTNH23A和B線用于連接UTNH23B。

　　信息和控制網絡TC-net 100具有以下特點。

　　?打開

　　TC-net 100是一個具有開放特性的監控網絡100-Mbps

　　以太網、沖突避免功能和明確的時間響應。

　　?通訊服務

　　通信服務包括掃描傳輸（循環廣播傳輸和接收）用于周期性控制數據傳輸和普通消息傳輸。

　　?掃描傳輸有三種模式：高速模式、中速模式、和低速模式。這些模式可以根據數據分配刷新周期，以確保明確的實時響應。

　　?消息傳輸不僅支持TCP、UDP、IP，還支持東芝標準協議PCMP。

　　?高可靠性

　　通過雙傳輸線配置可以構建高可靠性系統。電的或光傳輸線可以選擇。
