A05B-2255-C102 FANUC 機器人示教器吊墜控制面板

　　型號：A05B-2255-C102

　　品牌：FANUC

　　產品描述

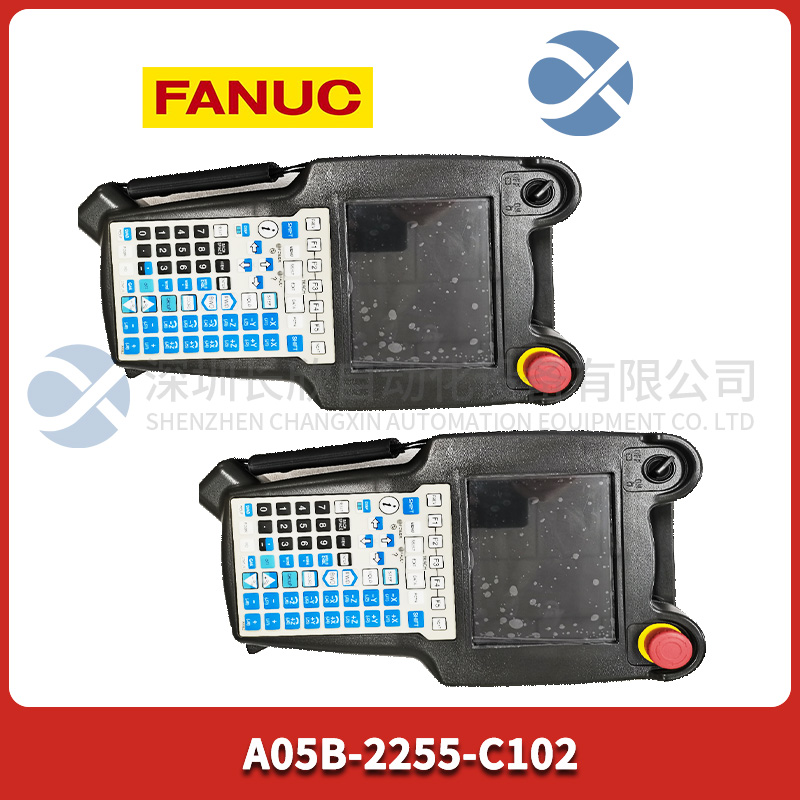

　　A05B-2255-C102示教器前面板由機器人運行狀態指示(LED)、液晶顯示界面、示教器有效開關、急停開關、操作鍵盤等構成。后面板有兩個黃色長條型的Deadman安全開關，示教器有效開關有兩個檔位，“ON”和“OFF”?！癘N”表示示教器（TP）有效，“OFF”表示示教器無效。當示教器無效時，示教器不能進行示教、編程、手動運行。

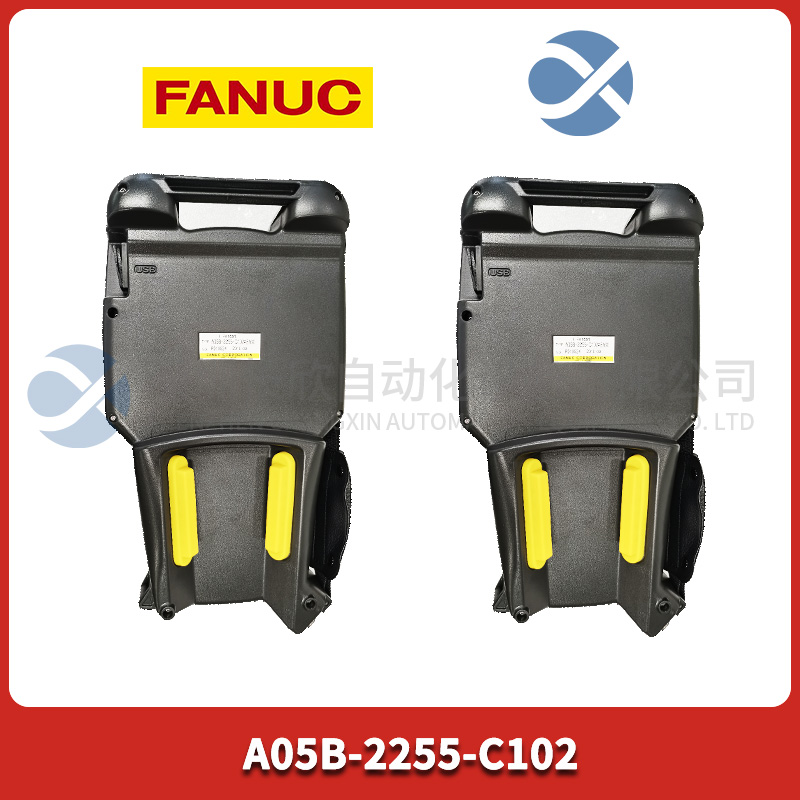

　　Deadman安全開關是一個三位置開關，通過按壓到中間點，使示教器有效。從安全開關松開手或用力將其握緊時，機器人就會停止。只有當示教器有效，Deadman在中間位置時，機器人才能運動，一旦松開或壓緊，機器人立即停止運動，并發出報警，F(xiàn)AULT指示燈亮。

　　特點：

　　1：更高的通信速度，更強的圖形顯示性能；

　　2：新增按鍵，使操作更加簡單；

　　3：輕巧節能；

　　4：集成USB接口，方便連接USB接口相機

　　TP操作界面可劃分為幾個部分。與菜單相關的將控開關、與點動相關的監控開關、與執行相關的監控開關與編輯相關的監控開關。第一行為功能鍵F1~`F5.功能鍵的功能根據頁面不同而不同。

　　工業機器人的通電與關電是通過控制柜面板上的斷路器來實現的。

　?。保?/p>

　　1）接通電源前，檢查工作區域包括機器人、控制器等。檢查所有的安全設備是否正常。

　　2）將控制柜面板上的斷路器置于ON（見圖2-34）。

　?。玻P(guān)電

　　1）通過TP或操作面板上的暫?；蚣蓖０粹o停止機器人。

　　2）操作面板上的斷路器置于OFF。
