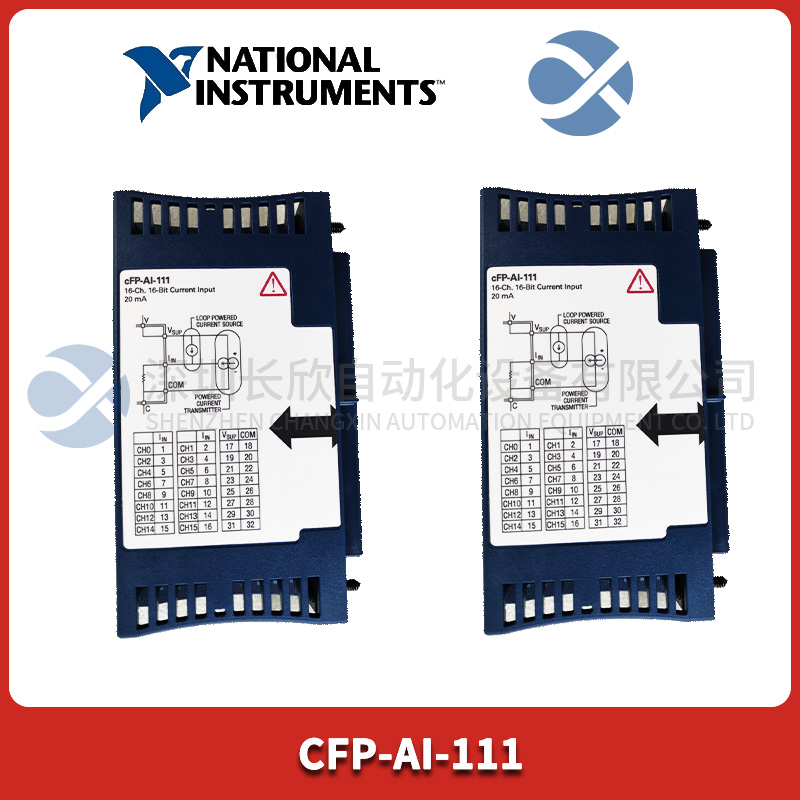

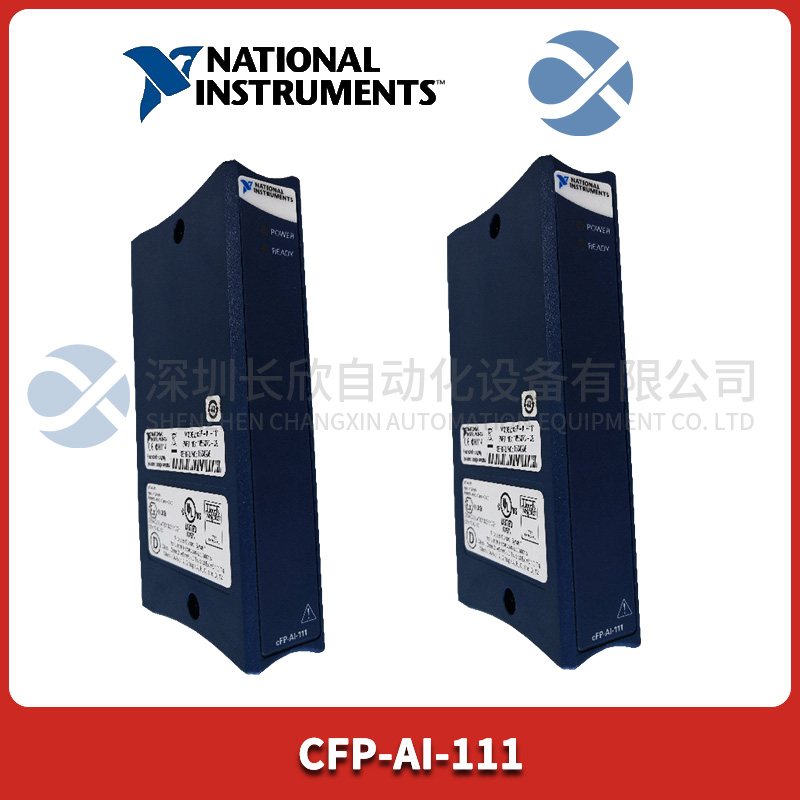

CFP-AI-111 NATIONAL INSTRUMENTS 16通道模擬電流輸入模塊

　　型號：CFP-AI-111

　　品牌：NATIONAL INSTRUMENTS

　　產品描述

　　cFP-AI-111，16位，16通道，用于Compact FieldPoint的模擬輸入模塊

　　特征：

　　16個單端模擬電流輸入通道

　　三個輸入范圍：±20、0–20和4–20 mA

　　16位分辨率

　　三種濾波器設置：50、60和500 Hz

　　支持熱插拔

　　2,300 V rms瞬態過壓保護

　　National Instruments cFP-AI-111（部件號：777318-111）專為FieldPoint和Compact FieldPoint而設計，是一款16通道、16位模擬輸入模塊。此模型上的通道是單端模擬輸入通道。它的輸入阻抗為100Ω。該型號還具有三個濾波器設置，50 Hz、60 Hz和500 Hz，以及三個輸入范圍，±20 mA、4 mA至20 mA和0mA至20 mA。此外，該設備的更新率為3 Hz至0.83 Hz。NI cFP-AI-111為高達2,300 Vrms的瞬變提供集成過壓保護。該模擬輸入模塊可以安裝在已經運行并通電的Compact FieldPoint背板上，因?yàn)樗粫?huì)中斷銀行的持續運行。

　　National Instruments cFP-AI-111模塊上的16個輸入通道共享一個公共的隔離接地參考。這些輸入通道在設置為±30 mA的集成過流保護下運行。在電流測量中，進入Iin端子的電流被視為正電流，而離開端子(Iin)的電流被視為負電流。此模擬輸入模塊

　　中包含的超量程功能使設備能夠測量超出每個范圍標稱值的5%。因此，用戶將能夠在選擇±20 mA量程的情況下測量±21 mA。此設備中提供的過濾器為每個通道提供三種設置。這些濾波器是梳狀濾波器；因此，它們提供抑制諧波或任何基頻倍數的陷波。在基頻處，應用95 dB的抑制，并在諧波處提供至少60 dB的抑制。

　　NI設備重4.8盎司，物理尺寸為4.3 x 4.3 x 3.6英寸。它的推薦工作溫度范圍為–40至70°C，存儲溫度范圍為–55至85°C，非冷凝濕度范圍為10至90%RH，隨機和正弦工作振動為5 grms和5 g分別–都在10到500 Hz的頻率范圍內。
