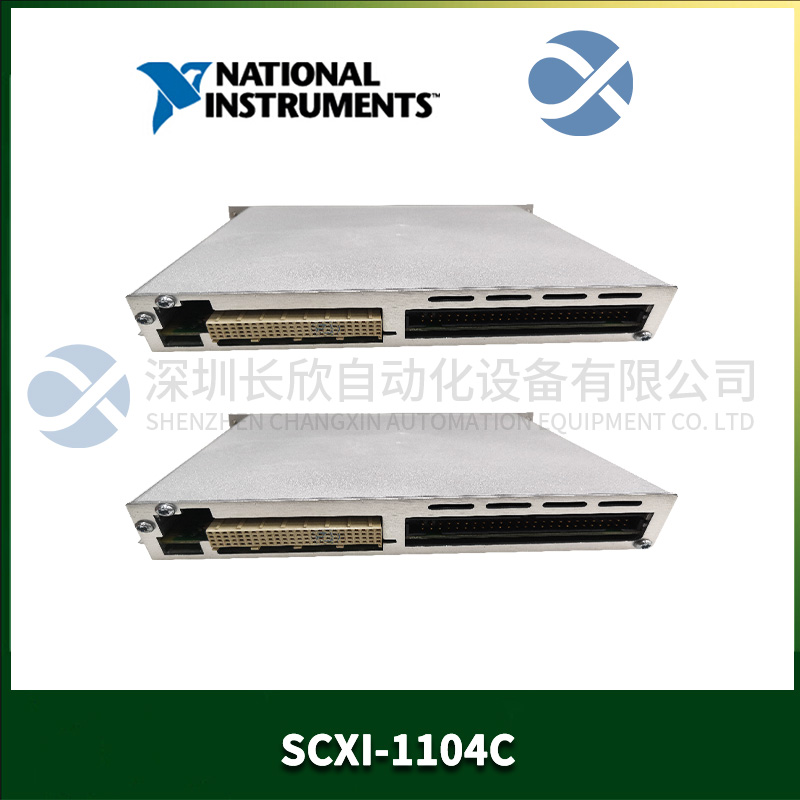

SCXI-1104C NATIONAL INSTRUMENTS 電壓輸入模塊

　　型號：SCXI-1104C

　　品牌：NATIONAL INSTRUMENTS

　　類型：電壓輸入模塊

　　頻道:32差分

　　輸入耦合:直流電

　　截止頻率(-3 dB):10赫茲

　　方面:4.54乘10.75英寸

　　連接器:50針公頭帶狀電纜背面連接器和96針公頭DIN C前連接器

　　產品描述

　　SCXI-1104C，32個差分通道，用于SCXI的電壓輸入模塊

　　National Instruments SCXI-1104C（部件號：776572-04C、183087H-05）電壓輸入模塊具有32個差分通道，專為更高電壓信號的信號調節而創建。該型號帶有10 kHz截止頻率濾波器。如果用戶想在帶狀電纜多機箱SCXI系統中使用NI SCXI-1104C，則他們需要使用SCXI-1346多機箱適配器。如果用戶選擇不自動檢測SCXI模塊，則他們必須單獨添加模塊。這可以通過遵循用戶手冊中的說明來完成。

　　在使用軟件時，用戶可以將引腳1、2、4或19連接到電壓輸入模塊的模擬地。用戶可以利用連接到模擬地的引腳作為SCXI-1104C的模擬電源地連接點。需要記住的一個重要事實是NI SCXI-1104C模擬輸出沒有過壓保護。因此，向該輸出施加外部電壓可能會損壞模塊。模擬輸出雖然有短路保護。該設備的建議預熱時間為20分鐘，工作溫度為0至50°C。

　　美國國家儀器SCXI-1104C可以通過向通道輸入施加精密電壓和/或?qū)⑼ǖ垒斎虢拥貋硇?zhǔn)模塊。該模塊應至少每年重新校準一次，或者在指定溫度范圍之外運行時重新校準。NI SCXI-1104C電壓輸入模塊可使用多量程8.5數字萬用表進行校準。該器件的截止頻率為10 kHz。當用戶使用NI軟件完成測量時，驅動程序會自動使用校準常數將測量電壓調整為正確值。

　　NI-DAQ 6.5.1版（或更高版本）是用于運行SCXI-1104C的軟件驅動程序.要安裝驅動程序，需要LabVIEW、BridgeVIEW、LabWindows/CVI、Visual Basic(ComponentWorks)、C、C++、VirtualBench或Measure等應用程序開發環境。該設備有一個50針公頭帶狀電纜背面連接器和一個96針公頭DIN C前連接器。
