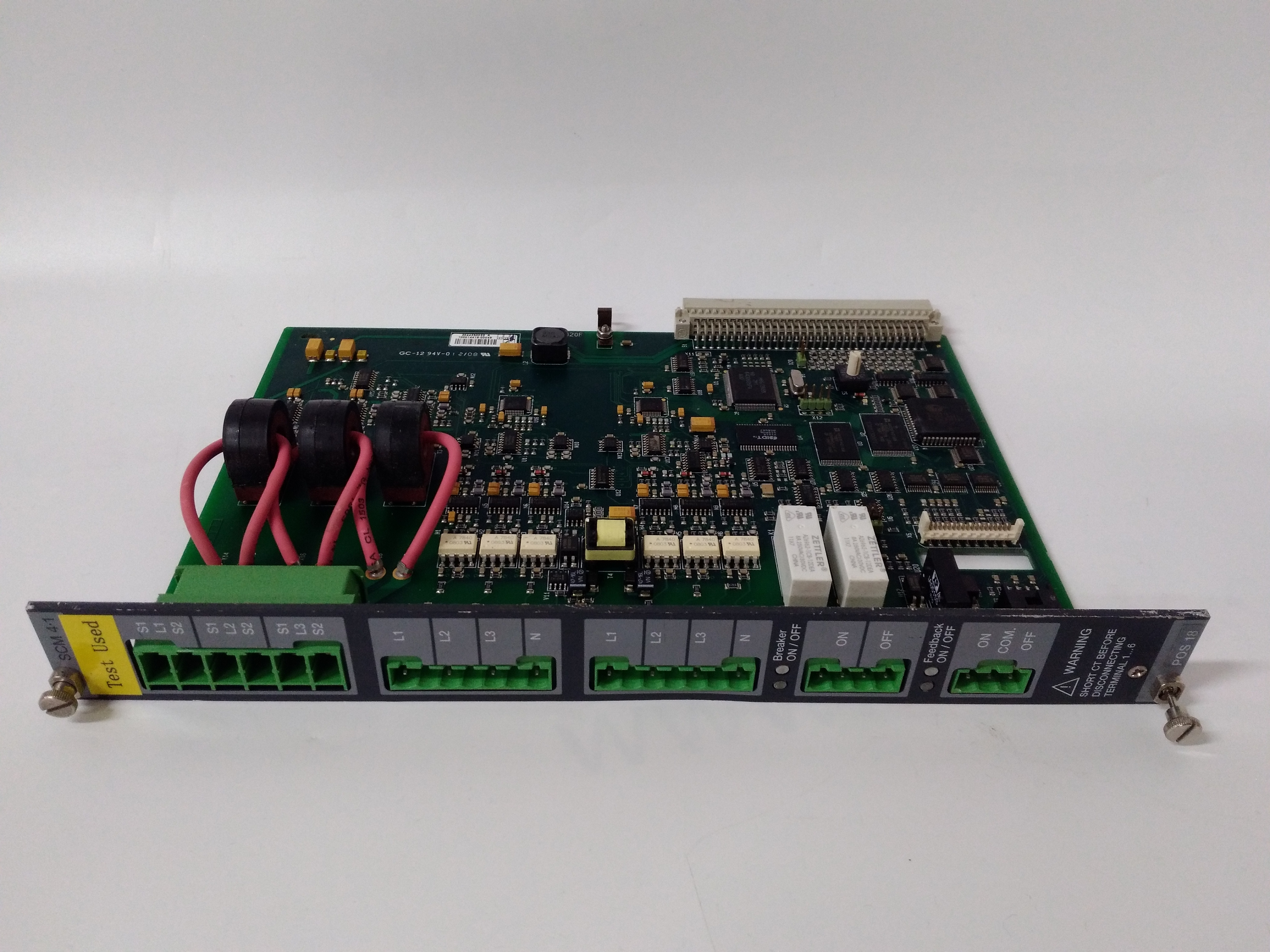

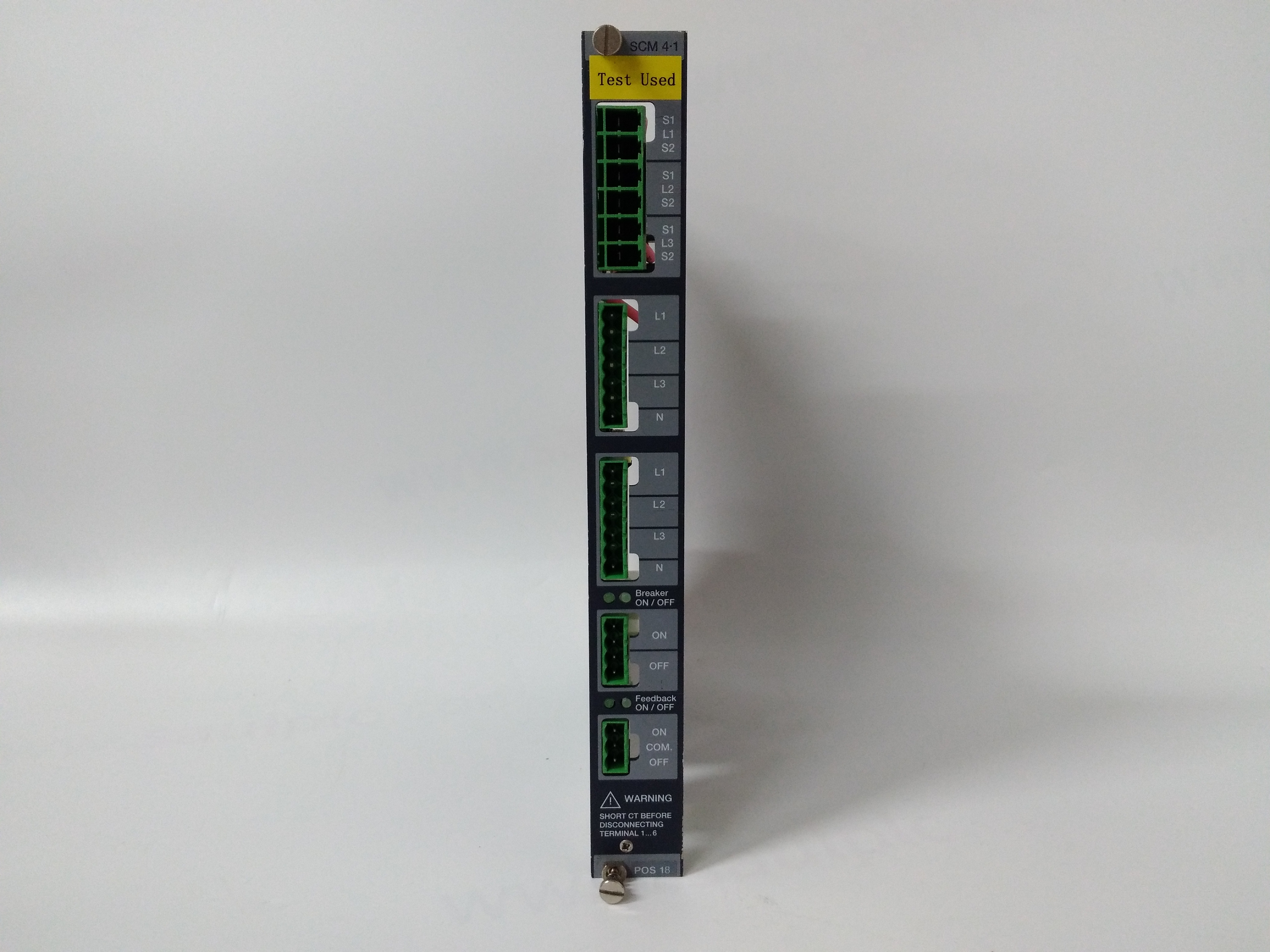

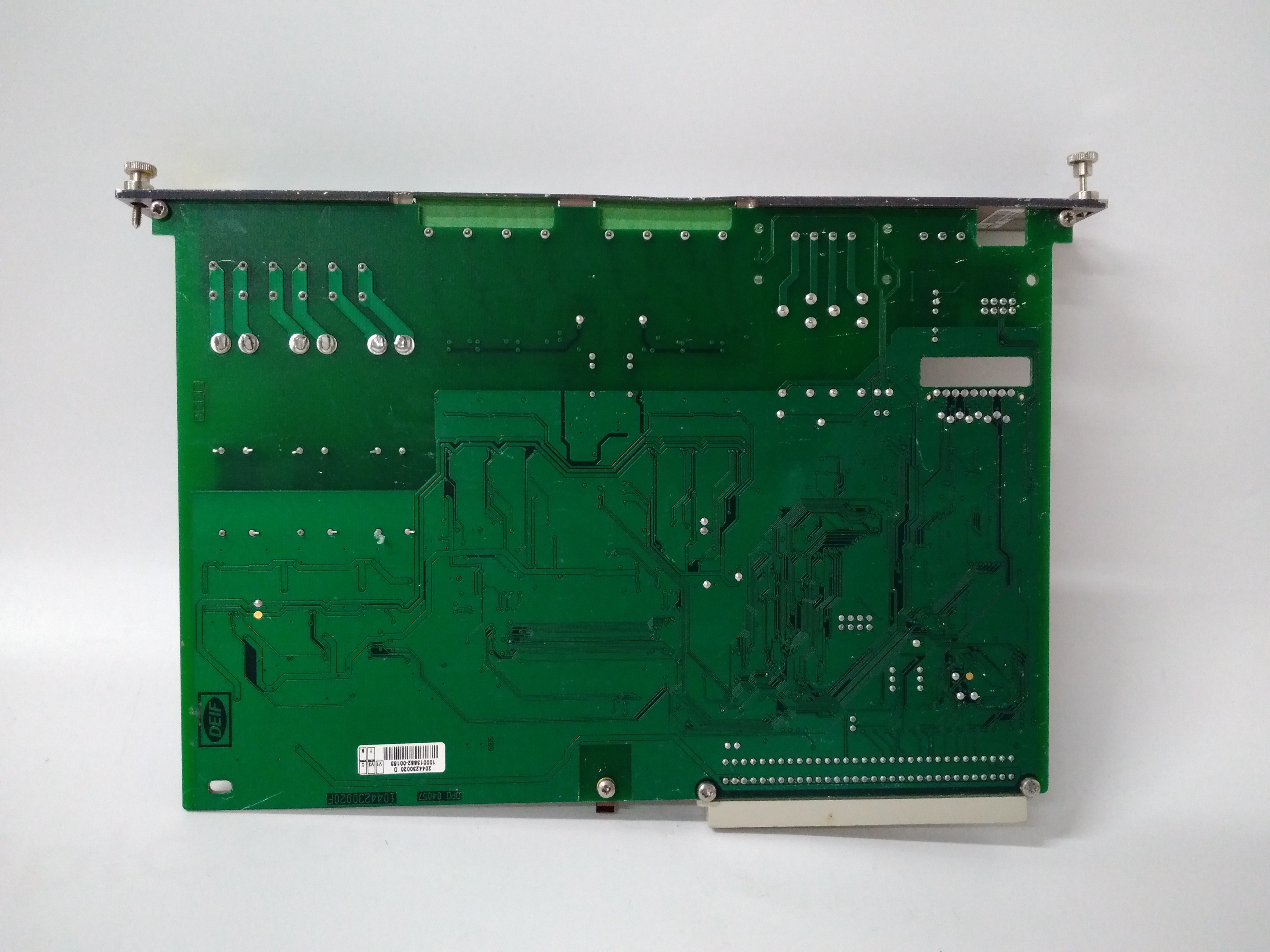

SCM4.1 2044230022A 2044230020D DEIF 同步/測量模塊

　　型號：SCM4.1 2044230022A 2044230020D

　　品牌：DEIF

　　產品描述

　　SCM4.1，同步/測量模塊：

　　?設計有多傳感器和同步器以及保護功能

　　?調速器和AVR的控制由繼電器或模擬信號支持

　　同步/測量模塊（SCM）是一個多功能模塊，由同步器、發電機組成斷路器控制單元和多傳感器單元。一臺SCM-1可以控制一臺發電機組的頻率/激活功率控制（速度控制）、斷路器開/關控制和電壓/無功功率控制、發電機保護（I>，P>和–P>）和母線監控（UBB>、UBB<、fB>和fB<）。

　　同步器的技術規格：

　　同步器根據從控制模塊接收到的設置進行操作（操作員可以更改設置通過控制面板）。

　　同步是作為動態同步進行的，涉及：

　　-?頻率：相對于可編程標稱值，同步總是在超同步的情況下進行頻率，使得發動機在連接到母線時立即承受負載。

　　-?電壓：只有當母線上的電壓與發電機電壓小于可編程?電壓值。

　　-?角度：只有當母線之間存在相干相位角時，才會與母線連接電壓和發電機電壓與發電機斷路器閉合時間的關系（可編程）。

　　頻率/功率（發動機轉速）和/或發電機電壓由PI調節器控制，PI調節器根據測量的頻率/功率和電壓/無功功率。PI調節器的輸出連接到模擬用于電子調速器（ESG）和電子電壓調節器（EAVR）的輸出。用于的獨立繼電器輸出機械調速器（MSG）和機械電壓調節器（MAVR）可以安裝在SCM-1中。這個頻率/功率（發動機轉速）和/或發電機電壓可以通過incr手動控制/除。
