3500-22M BENTLY 標準瞬態數據接口

　　型號：3500-22M

　　品牌：BENTLY

　　10.5瓦功耗

　　USB-B前面板

　　10Base-T或100Base-TX以太網，自適應

　　100Base-FX光纖以太網

　　機架復位按鈕

　　報警前和報警后數據

　　LED指示燈

　　I/O模塊繼電器

　　產品描述

　　3500/22M瞬態數據接口（TDI）是接口3500監控系統和兼容軟件（系統1狀態監測和診斷軟件和3500系統配置軟件）。TDI結合3500/20機架接口模塊的功能（RIM）具有通信的數據收集能力例如TDXnet。

　　TDI位于與3500機架。它與M系列監視器（3500/40M，3500/42M等）以連續收集穩態和瞬態動態（波形）數據并傳遞該數據通過以太網鏈路連接到主機軟件。

　　TDI具有靜態數據采集能力。但是，使用可選的通道啟用磁盤將允許TDI捕捉動態和高分辨率瞬態數據。TDI包含通信3500機架內的處理器功能。

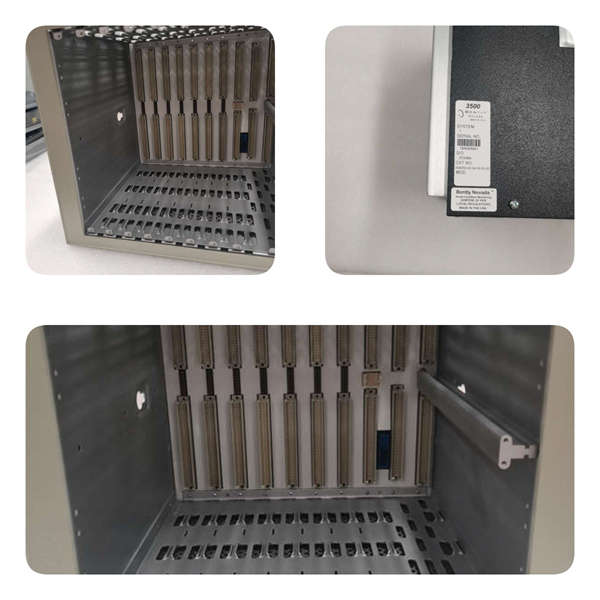

　　盡管TDI提供某些通用功能整個機架，它不是關鍵監控路徑的一部分不會影響整體的正常運行自動機械保護監控系統。每一個3500機架需要一個TDI或RIM，始終占用插槽1（靠近電源）。

　　特征：

　　3500監控系統與System 1機械管理軟件之間的接口

　　將3500/20 RIM的功能與通信處理器相結合

　　與M系列顯示器結合使用

　　GE/Bently Nevada 3500/22M系列瞬態數據接口(TDI)是3500監控系統和Bently Nevada的System 1機械管理軟件之間的接口。TDI結合了3500/20機架接口模塊的功能和通信處理器（如TDXnet）的數據收集功能。

　　TDI在3500機架的RIM插槽中與M系列監視器（3500/40M、3500/42M等）一起運行，以連續收集穩態和瞬態波形數據，并通過以太網鏈路將此數據傳遞到主機軟件.靜態數據捕獲是TDI的標準配置，但是使用可選的通道啟用磁盤也可以捕獲動態或瞬態數據。除了將通信處理器功能集成到3500機架中之外，TDI還對以前的通信處理器在多個方面進行了改進。

　　TDI提供整個機架共有的某些功能，但是TDI不是關鍵監控路徑的一部分，對整個監控系統的正常、正常運行沒有影響。每個機架需要一個TDI或RIM。TDI僅占用機架中的一個插槽，并且始終位于插槽1（電源旁邊）。

　　對于三重模塊化冗余(TMR)應用，3500系統需要TDI的TMR版本。除了所有標準TDI功能外，TMR TDI還執行“監控通道比較”。3500 TMR配置使用監控選項中指定的設置執行監控表決。使用這種方法，TMR TDI不斷比較來自三(3)個冗余監視器的輸出。如果TMR檢測到來自這些監視器之一的信息不再等同于（在配置的百分比內）其余兩個，它會將監視器標記為錯誤并在系統事件列表中放置一個事件。
