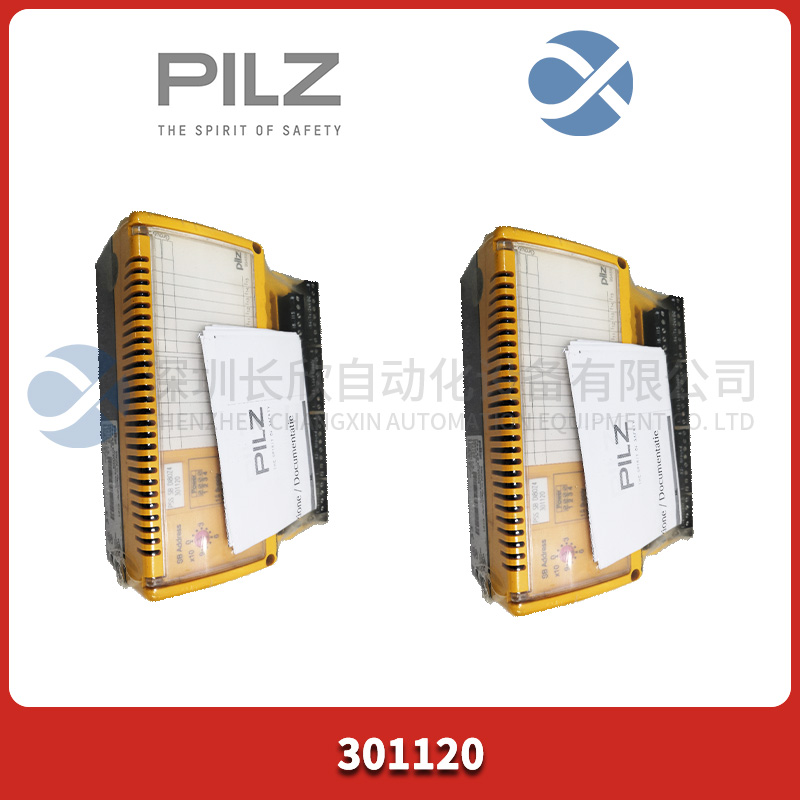

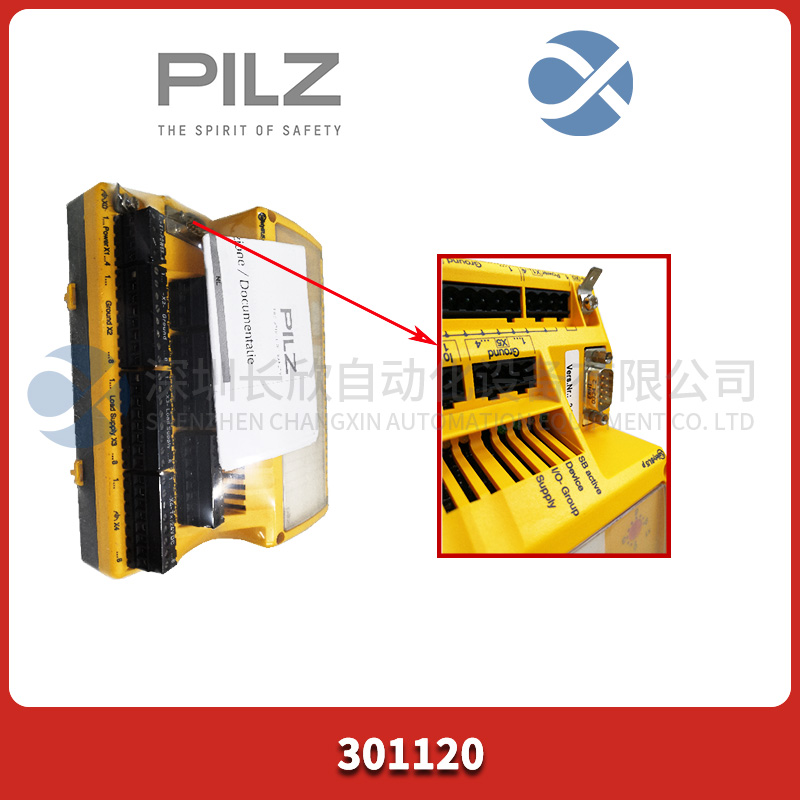

301120 PILZ 數字輸入/輸出模塊

　　型號：301120

　　品牌：PILZ

　　產品描述

　　特征：

　　SafetyBUS p連接

　　8個數字輸入

　　6個數字輸出，正向切換

　　2個數字輸出，正向切換

　　2個專用測試脈沖

　　用于高水平噪聲抑制的電流隔離

　　Pilz PSS SB DI808數字輸入/輸出模塊提供8個數字輸入、8個數字輸出和2個專用測試脈沖輸出。輸入適用于連接單通道或雙通道安全相關輸入設備，帶或不帶測試脈沖。輸入和輸出由兼容SafetyBUS p的PSS驅動。模塊的設備地址是通過設置單元上的地址開關來建立的。模塊上的輸入可以分配給兩個I/O組。

　　有6個正開關和2個負開關2 A輸出。兩個正向開關輸出可以與兩個負向開關輸出（各一個）結合使用，形成兩個雙極輸出。單獨地，負開關輸出只能用于非安全相關的應用，在這些應用中允許切換到地。所有輸出都有短路、過載和過熱保護。它們適用于連接電阻和電感負載。正向開關輸出適用于連接高達1μF的容性負載。

　　PSS SB DI8O8需要兩個具有公共接地的24 V電源。“供應”為模塊電子設備和專用測試脈沖輸出提供動力。“負載電源”為輸出供電。

　　該模塊通過光耦合器與SafetyBUS p電隔離。
