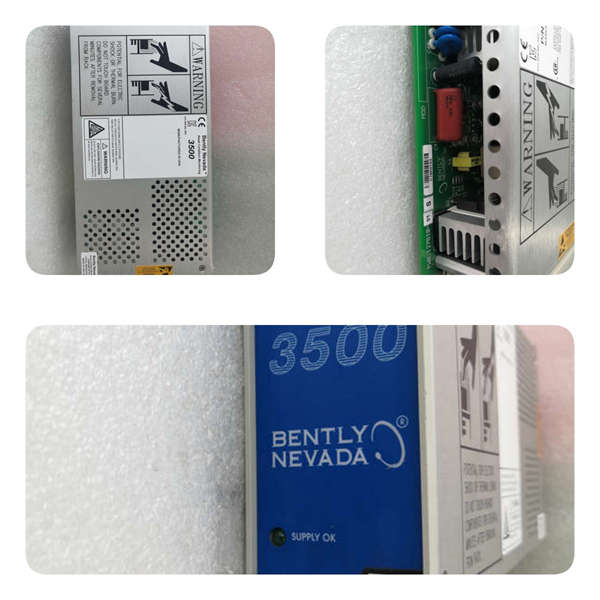

3500/25 149369-01 BENTLY 增強型鍵相器*模塊

　　型號：3500/25 149369-01

　　品牌：BENTLY

　　產品描述

　　3500/25增強型鍵相器模塊為半高雙通道模塊用于向3500機架中的監測器模塊提供鍵相信號。這個模塊接收來自接近探測器或磁性拾取器的輸入信號將信號轉換為數字鍵相器信號，指示軸上的鍵相器標記與鍵相器傳感器一致。3500機械保護系統最多可接受四個鍵相器信號正常配置和最多8個鍵相器信號配置

　　增強型鍵相器模塊是一種改進的3500系統模塊。它提供

　　在之前的設計基礎上擴展了鍵相器信號處理能力同時在形狀、貼合度和與現有鍵相器模塊一起工作，以便在傳統系統中使用。這個鍵相器模塊PWA 125792-01被更新的完全取代149369-01模塊。當三模塊冗余（TMR）需要系統鍵相器輸入時3500系統應采用兩個鍵相模塊。在這個配置模塊并行工作，以提供主和至機架中其他模塊的二次鍵相器信號。具有四個以上鍵相器輸入的系統可以使用成對配置前提是主要鍵相器輸入信號不超過四個。A.成對配置需要在上/下或兩個半槽位置。四個鍵相器模塊將接受四個主通道和四個備用輸入通道，并提供四個輸出通道（一個每個模塊）。兩個成對和一個非成對（三個鍵相器模塊總數）也是可能的。在這樣的配置中，用戶可以配置一個非配對鍵相器（訂購兩個2通道或一個1通道，以及一個2通道選項）

　　隔離鍵相器輸入/輸出模塊設計用于以下應用：

　　鍵相器信號與多個設備并聯，需要隔離來自諸如控制系統之類的其他系統。隔離I/O模塊專為磁性拾取器應用而創建，但與和兼容只要有外部電源，就會為Proximitor*應用程序提供隔離提供了電源。請注意，此I/O模塊的目的主要是測量軸速度，而不是相位。模塊可以提供相位測量，但這種I/O引入了比非隔離I/O版本略高的相移。圖1顯示了隔離

　　I/O模塊將以不同的機器速度添加。增強的產品功能包括生成每轉一次的事件信號來自每回合多事件輸入、現場可升級固件和資產管理數據報告。
