產品簡介與概述

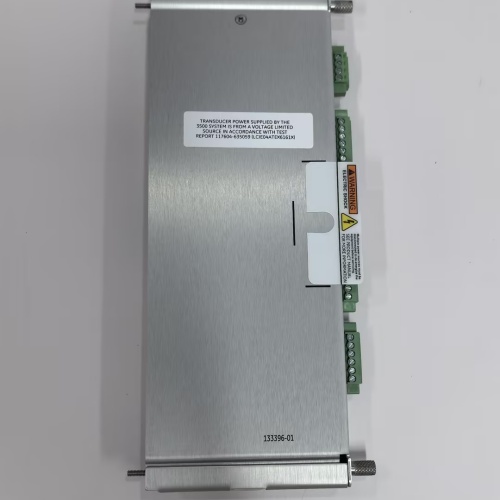

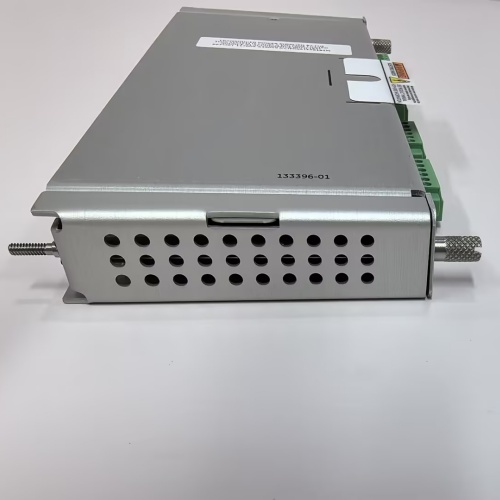

BENTLY 133396-01 是一款由本特利內華達（Bently Nevada，現為貝克休斯旗下品牌）生產的高可靠性交流電源模塊，屬于3500系列機械保護系統的重要組成部分。該模塊為3500系列機架及其所有模塊提供穩定、可靠的直流電源，確保關鍵旋轉機械監測系統的連續穩定運行。BENTLY 133396-01 采用先進的開關電源技術和冗余設計，能夠在發電廠、石油化工設施等惡劣工業環境中長期可靠工作。

作為本特利內華達3500系列系統的核心電源組件，BENTLY 133396-01 體現了本特利內華達在旋轉機械監測領域超過半個世紀的專業技術和領導地位。該電源模塊設計用于滿足API 670等國際標準對機械保護系統電源的嚴格要求，可配置為單電源或冗余電源模式。BENTLY 133396-01 以其高可靠性和穩定性，成為3500系列機架中不可或缺的電源供應組件。

技術參數

BENTLY 133396-01 交流電源模塊專為3500系列機械保護系統優化設計，其主要技術參數如下：

• 產品類型： 交流電源模塊

• 兼容系統： 本特利內華達3500系列機械保護系統

• 輸入電壓： 90-250V AC，47-63Hz（自適應）

• 輸出電壓： +5V DC，+15V DC，-15V DC，+24V DC

• 輸出功率： 根據具體配置，滿足3500機架需求

• 效率： >80%（典型值）

• 保護功能：

  • 過壓保護

  • 過流保護

  • 短路保護

  • 過熱保護

• 冗余模式： 支持1+1冗余配置

• 熱插拔： 支持熱插拔更換

• 診斷功能： 在線自診斷，狀態監視

• 指示燈： 前面板LED指示電源正常和故障狀態

• 報警輸出： 干接點繼電器輸出，用于遠程故障指示

• 工作溫度： -30°C至+65°C

• 存儲溫度： -40°C至+85°C

• 濕度： 5%至95%非冷凝

• 安裝方式： 安裝在3500系列機架中

• 認證： CE，UL，CSA，符合API 670標準

BENTLY 133396-01 為3500系列機械保護系統提供穩定可靠的電源保障。

優勢與特點

BENTLY 133396-01 的主要優勢在于其高可靠性、冗余支持和與3500系統的無縫集成。

1. 高可靠性工業設計： BENTLY 133396-01 采用工業級元器件和嚴格的制造工藝，確保在發電廠、石油化工設施等惡劣環境中長期穩定運行。該電源模塊經過嚴格的老化測試和品質檢驗，能夠承受振動、溫度變化和電磁干擾的考驗。BENTLY 133396-01 的高可靠性是3500系列機械保護系統連續運行的基礎保障。

2. 冗余電源支持： BENTLY 133396-01 支持1+1冗余配置，兩個電源模塊可并聯工作，共同分擔負載。當其中一個電源模塊發生故障時，另一個模塊可立即承擔全部負載，確保監測系統不間斷運行。BENTLY 133396-01 的冗余能力對于關鍵旋轉機械的連續保護至關重要。

3. 熱插拔設計： BENTLY 133396-01 支持熱插拔功能，可在系統運行狀態下更換故障電源模塊。這一特性大大提高了系統的可用性和維護便利性，維護人員無需停機即可更換電源，避免了因電源維護導致的監測中斷。BENTLY 133396-01 的熱插拔設計是其重要的維護優勢。

4. 寬輸入電壓范圍： BENTLY 133396-01 支持90-250V AC的寬輸入電壓范圍，自動適應不同國家和地區的電網標準。這一特性簡化了國際項目的電源配置，減少了因電源規格不符導致的安裝問題。BENTLY 133396-01 的寬電壓輸入使其成為跨國項目的理想選擇。

5. 全面的保護功能： BENTLY 133396-01 集成了多種保護電路，包括過壓保護、過流保護、短路保護和過熱保護。當檢測到異常情況時，電源模塊會自動切斷輸出或限制電流，防止損壞自身和連接的監測模塊。BENTLY 133396-01 的保護功能大大增強了整個監測系統的可靠性和安全性。

6. 遠程報警指示： BENTLY 133396-01 提供干接點繼電器輸出，用于遠程指示電源故障。這一功能使操作員可以在控制室及時了解電源狀態，快速響應電源問題。BENTLY 133396-01 的遠程報警能力大大提高了系統的可監控性。

7. 狀態指示功能： BENTLY 133396-01 前面板配備LED指示燈，直觀顯示電源正常和故障狀態。這些指示使現場維護人員能夠快速判斷電源工作狀況，無需額外測試設備，大大簡化了現場故障診斷過程。

8. 無縫3500系統集成： BENTLY 133396-01 作為本特利內華達3500系列系統的原生組件，與3500機架和監測模塊完美匹配，確保機械和電氣連接的可靠性。模塊插入機架后自動連接到系統背板，為所有監測模塊提供穩定的電力分配。

應用領域與實際案例

BENTLY 133396-01 廣泛應用于各類關鍵旋轉機械的狀態監測和保護系統中。

• 發電行業： 在燃?xì)廨啓C(jī)、蒸汽輪機、水輪機和發電機組的狀態監測系統中，BENTLY 133396-01 為3500系列機架提供穩定電源。BENTLY 133396-01 的高可靠性確保了振動、位移等關鍵參數的連續監測，為發電機組提供可靠的保護。BENTLY 133396-01 在發電行業的應用充分證明了其價值。

• 石油化工行業： 在煉油廠、乙烯裝置和化肥廠的壓縮機、泵和風機監測系統中，BENTLY 133396-01 為3500系列監測模塊供電。BENTLY 133396-01 的冗余配置確保了監測系統的連續運行，避免了因電源故障導致的監測中斷。

• 天然氣輸送： 在天然氣管道的壓縮站，BENTLY 133396-01 為壓縮機組監測系統提供可靠電源。BENTLY 133396-01 的高可靠性確保了天然氣輸送系統的連續運行，對能源供應安全至關重要。

• 海上油氣平臺： 在海上采油平臺，BENTLY 133396-01 用于為主發電燃?xì)廨啓C(jī)、壓縮機和泵的監測系統供電。BENTLY 133396-01 的寬輸入電壓范圍和堅固設計適應了海上平臺的惡劣環境。

• 冶金行業： 在高爐鼓風機、軋機電機和制氧機等關鍵設備監測系統中，BENTLY 133396-01 為監測系統提供穩定電源，確保冶金生產線的連續穩定運行。

• 造紙行業： 在大型造紙機的關鍵軸承監測系統中，BENTLY 133396-01 為振動監測系統提供可靠電源。

競品對比

BENTLY 133396-01 的主要競爭對手包括其他機械保護系統廠商的電源模塊，如EPRO的MMS6000系列電源模塊、GE的Sensonics系統電源模塊和Vibro-Meter的VM600系列電源模塊。

• 優勢： BENTLY 133396-01 作為本特利內華達3500系列系統的原生電源模塊，與3500機架和監測模塊完美匹配，確保了最佳的兼容性和性能表現。本特利內華達在旋轉機械監測領域數十年的經驗和技術積累體現在BENTLY 133396-01 的設計中，其可靠性和性能經過全球數萬臺機組的驗證。BENTLY 133396-01 的冗余支持和熱插拔功能在同類產品中具有競爭力。

• 劣勢： BENTLY 133396-01 專為本特利內華達3500系統設計，不能直接用于其他品牌的監測系統。作為原廠配件，BENTLY 133396-01 的價格通常高于通用工業電源，反映了其專業設計和品質保證。

選型建議與注意事項

在選擇和使用 BENTLY 133396-01 時，請考慮以下幾點：

1. 系統兼容性確認： BENTLY 133396-01 專為本特利內華達3500系統設計。在選型前，請確認您的3500機架型號與BENTLY 133396-01 兼容。

2. 電源需求計算： 計算3500機架中所有監測模塊的總功耗，確保BENTLY 133396-01 的輸出容量滿足系統需求。對于冗余配置，每個電源模塊應能獨立承擔全部負載。

3. 冗余配置規劃： 對于關鍵機械的連續監測，建議采用冗余電源配置。使用兩個BENTLY 133396-01 模塊并聯工作，連接到獨立電源回路，提高系統可靠性。

4. 輸入電源配置： 確認安裝現場的電源電壓在BENTLY 133396-01 的輸入范圍內。對于冗余配置，建議將兩個電源模塊連接到不同的電源回路，避免單路電源故障導致系統斷電。

5. 報警輸出連接： 將BENTLY 133396-01 的干接點報警輸出連接到DCS或監控系統，以便在電源故障時及時獲知并處理。

6. 備件策略： 對于關鍵監測系統，建議庫存?zhèn)溆?span style="font-weight: 600;">BENTLY 133396-01 模塊，以便在故障時快速更換，最小化監測中斷時間。

安全注意事項： BENTLY 133396-01 涉及高壓電源，其安裝和維護必須遵循嚴格的安全規范：

• 所有安裝、配置和維護工作必須由經過本特利內華達培訓的合格人員完成

• 在操作BENTLY 133396-01 和相關設備前，遵守現場安全規程和鎖定/掛牌程序

• 注意電源模塊內部電容可能存儲危險電壓，斷電后需等待充分放電

• 確保電源模塊正確接地，符合電氣規范要求

• 不要超過BENTLY 133396-01 的額定輸出功率

• 遵循本特利內華達提供的安裝手冊和技術文檔中的所有安全指導

• 定期檢查BENTLY 133396-01 的狀態指示燈，及時發現并處理異常情況
