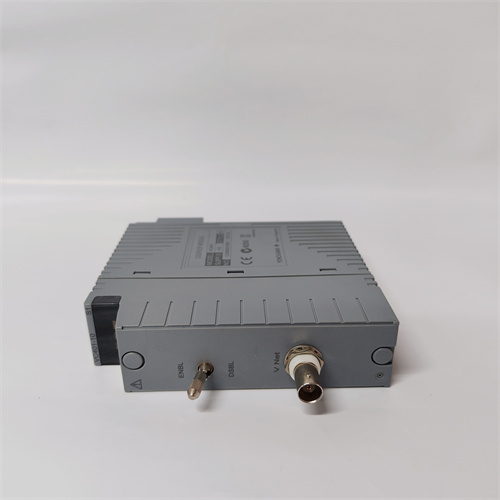

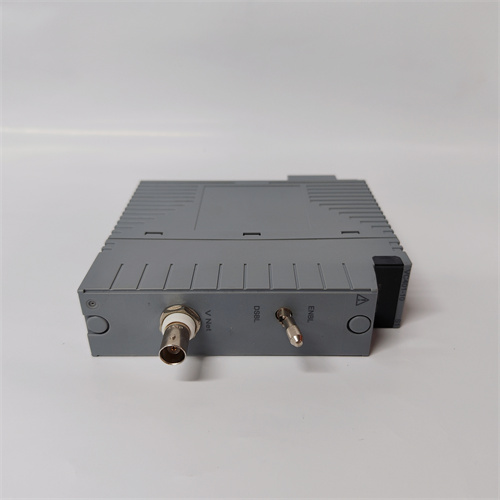

YOKOGAWA VC401-10

產品說明

技術參數

• 模塊類型：工業級電壓信號隔離轉換模塊（單通道）
• 輸入信號類型：直流電壓信號，支持 0-5V DC、0-10V DC（可通過跳線選擇）
• 輸出信號類型：直流電壓信號，支持 1-5V DC、0-10V DC（與輸入信號對應轉換）
• 精度等級：±0.1% FS（滿量程精度，25℃常溫環境）
• 隔離等級：輸入 - 輸出 - 電源三端隔離，隔離電壓 2500V AC（1 分鐘）
• 線性度：≤±0.05% FS
• 響應時間：≤10ms（從信號輸入到穩定輸出的時間）
• 溫度漂移：≤±0.01% FS/℃（-10℃~+60℃工作范圍內）
• 過壓保護：輸入側最大耐受 30V DC，超出時自動限制輸出
• 工作溫度范圍：-10℃~+60℃
• 存儲溫度范圍：-25℃~+70℃
• 防護等級：IP20（需安裝在密閉控制柜內）
• 外形尺寸：35mm×100mm×75mm（寬 × 高 × 深，DIN 導軌安裝尺寸）
• 重量：約 120g
• 供電電源：24V DC（允許 ±10% 波動），電流消耗≤50mA
• 電磁兼容性（EMC）：符合 EN 61326-1 標準（工業環境抗電磁干擾要求）
• 產品型號：YOKOGAWA VC401-10（橫河官方型號標識）

優勢與特點

1. 高精度信號調理：±0.1% FS 的精度等級和≤±0.05% FS 的線性度，能最大程度保留現場儀表的測量精度，避免信號轉換過程中的誤差，確保 PLC 采集到的壓力、液位等數據真實可靠，這是YOKOGAWA VC401-10 最核心的技術優勢。
2. 三端隔離抗干擾：輸入、輸出、電源之間的 2500V AC 隔離，可有效抑制接地環流、變頻器干擾等工業場景中常見的干擾信號，解決因 “信號串?dāng)_” 導致的 PLC 顯示數據波動問題，尤其適合強電磁環境（如冶金車間、電機旁）。
3. 靈活適配與保護：支持多類型電壓信號的輸入輸出轉換，無需更換模塊即可適配不同 PLC 的模擬量輸入需求；過壓保護功能則能避免現場儀表故障導致的高電壓損壞 PLC，降低系統維護成本。
4. 寬溫穩定運行：-10℃~+60℃的工作溫度范圍，可適應大多數工業車間環境，即使在低溫倉庫、高溫生產區，YOKOGAWA VC401-10 也能保持穩定的精度和響應速度，減少環境因素對信號轉換的影響。
5. 易安裝與維護：DIN 導軌安裝設計便于快速部署，無復雜編程需求，現場運維人員通過跳線即可完成信號類型配置；模塊表面的狀態指示燈（電源燈、故障燈），也能幫助快速判斷模塊工作狀態，降低維護難度。

應用領域及案例

• 石油化工行業：在原油儲罐液位監測系統中，YOKOGAWA VC401-10 用于連接輸出 0-10V DC 信號的液位計，將信號隔離轉換為 1-5V DC 后傳輸至橫河 CS3000 PLC 的模擬量輸入模塊。模塊的三端隔離功能，可避免儲罐區接地環流干擾信號，確保 PLC 實時準確顯示液位高度，防止因液位測量誤差導致的溢罐或抽空事故。
• 能源行業（火力發電廠）：在鍋爐蒸汽壓力監測場景中，壓力變送器輸出的 0-5V DC 信號，經YOKOGAWA VC401-10 轉換為 0-10V DC 后接入西門子 S7-400 PLC。模塊的高精度和低溫度漂移特性，能在鍋爐車間高溫環境下，穩定傳輸壓力數據，幫助 PLC 精準控制蒸汽閥門開度，保障鍋爐安全運行。
• 水處理行業：在污水處理廠的 pH 值監測系統中，pH 傳感器輸出的 0-10V DC 信號（對應 pH 值 0-14），通過YOKOGAWA VC401-10 隔離轉換后傳輸至羅克韋爾 ControlLogix PLC。模塊的過壓保護功能，可避免傳感器故障時的高電壓損壞 PLC，同時隔離功能防止污水處理池附近的電磁干擾影響 pH 值數據采集，確保 PLC 能根據準確數據控制加藥泵的藥量。
• 汽車制造行業：在沖壓生產線的壓力監測中，沖壓機壓力傳感器輸出的 0-5V DC 信號，經YOKOGAWA VC401-10 轉換為 1-5V DC 后接入三菱 FX5U PLC。模塊的快速響應（≤10ms）能實時反饋沖壓壓力變化，當壓力超出設定值時，PLC 可立即觸發停機保護，避免模具損壞，這也依賴于YOKOGAWA VC401-10 穩定的信號轉換能力。

與競品對比

選型建議與注意事項

選型建議

1. 按信號類型選型：確認現場儀表輸出的電壓信號范圍（如 0-5V DC 還是 0-10V DC），以及 PLC 模擬量輸入的接收范圍（如 1-5V DC 還是 0-10V DC），確保YOKOGAWA VC401-10 的轉換范圍完全覆蓋，避免信號截?cái)鄬?dǎo)致的測量誤差。
2. 按環境干擾選型：若應用場景存在強電磁干擾（如電機旁、變頻器附近）或接地環流（如多設備共用接地），優先選擇YOKOGAWA VC401-10，其 2500V AC 三端隔離能有效抗干擾；若環境干擾較小，可根據預算靈活選擇隔離等級較低的競品。
3. 按精度需求選型：對于石油化工、能源等需要高精度數據采集的行業，±0.1% FS 精度的YOKOGAWA VC401-10 是最優選擇；對于普通車間的非關鍵參數監測（如室溫），精度要求較低時可考慮成本更低的模塊。

注意事項

1. 安裝規范：需將YOKOGAWA VC401-10 安裝在 DIN 導軌上，且與變頻器、動力電纜等強干擾源保持≥10cm 距離，避免電磁干擾影響信號轉換精度；模塊接線時需區分輸入、輸出、電源端子，錯誤接線可能導致模塊損壞。
2. 電源適配：必須使用 24V DC 電源供電，且電源電壓波動需控制在 ±10% 以內，過高或過低電壓會影響模塊精度，甚至導致內部電路故障。
