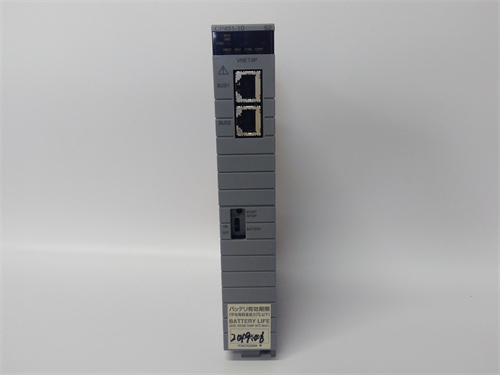

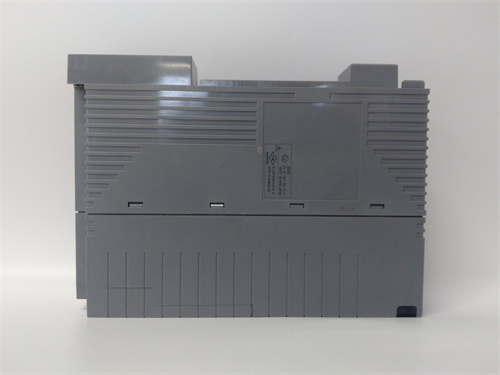

YOKOGAWA CP451-10 中規?？刂铺幚砥髂K深度解析

產品概覽：FA-M3V系列的多功能控制核心

YOKOGAWA CP451-10 是一款由日本橫河電機（YOKOGAWA）為其備受歡迎的FA-M3V系列可編程控制器設計的高性能CPU模塊。作為FA-M3V系列中的中堅力量，YOKOGAWA CP451-10 承擔著執行高速邏輯控制、復雜過程調節以及運動控制的核心任務。該模塊以其卓越的基本性能、多語言編程支持以及橫河電機一貫的高可靠性，廣泛應用于半導體制造、汽車、食品包裝、化工等各類工業自動化領域。您可以訪問產品頁面了解詳情：[點擊查看 YOKOGAWA CP451-10 詳細信息]。

核心參數與技術規格

YOKOGAWA CP451-10 的技術規格充分體現了橫河電機在工業控制領域?qū)λ俣?、精度和靈活性的追求：

• 處理速度: 采用高速RISC（精簡指令集計算機）處理器，邏輯指令執行速度可達9.5納秒，浮點運算指令也達到了納秒級水平，確保了控制系統對高速事件的快速響應能力。

• 程序容量: 提供 640K 步的程序容量，能夠容納極其復雜的控制邏輯和數據處理算法，滿足大型自動化項目的需求。

• I/O 容量: 最大可控制 8192 個I/O點，無論是本地?cái)U(kuò)展還是通過遠程I/O網絡，都能輕松應對大規模的系統配置。

• 內部繼電器與寄存器: 擁有豐富的內部軟元件資源，包括 64K 點的內部繼電器、16K 字的定時器/計數器以及 256K 字的數據寄存器（DM），為編程提供了極大的便利和靈活性。

• 通信接口: 標配一個 Ethernet（10BASE-T/100BASE-TX）接口，支持多種通信協議（如TCP/IP、UDP/IP、FTP等），方便與上位監控系統、其他PLC或IT系統進行數據交換。此外，還內置了一個 RS-232C 接口，可用于連接編程工具、HMI（人機界面）或Modbus從站設備。

• 擴展能力: 通過專用的擴展總線，可以連接最多 4 個擴展機架，每個機架可安裝最多 10 個I/O模塊，極大地?cái)U(kuò)展了系統的I/O容量和應用范圍。

• 工作環境: 支持 0°C 至 55°C 的工作溫度范圍，適應大多數工業現場環境。

優勢與特性：為何選擇它？

選擇 YOKOGAWA CP451-10 意味著為您的控制系統選擇一個功能全面、性能卓越且開放靈活的智能核心：

1. 世界頂級的處理速度：9.5納秒的邏輯處理速度使 YOKOGAWA CP451-10 在同類產品中處于領先地位。這種無與倫比的性能確保了在高速包裝、電子元器件裝配等需要極快響應的應用中，控制系統能夠準確捕捉每一個瞬態信號并實時輸出控制指令，避免漏檢或誤動作。

2. 多語言混合編程能力：YOKOGAWA CP451-10 支持所有IEC 61131-3標準編程語言，包括梯形圖（LD）、結構化文本（ST）、功能塊圖（FBD）、指令列表（IL）和順序功能圖（SFC）。更重要的是，用戶可以在同一個工程中混合使用這些語言，針對不同的控制任務（如邏輯控制用LD，復雜算法用ST，流程控制用SFC）選擇最合適的工具，極大地提升了編程效率和程序可讀性。

3. 開放的通信架構：板載以太網接口的原生支持以及豐富的通信協議，使得 YOKOGAWA CP451-10 能夠輕松融入工廠信息化網絡。它不僅可以作為設備層的控制器，還能作為信息層的數據源，與MES（制造執行系統）或ERP（企業資源計劃系統）直接交換生產數據，為實現智能制造和工業4.0奠定了堅實基礎。

4. 橫河電機的可靠性與精度：作為全球知名的過程控制和工業自動化解決方案提供商，橫河電機將其在過程控制領域積累的高精度、高穩定性經驗融入了FA-M3V系列。YOKOGAWA CP451-10 在模擬量處理、溫度控制等需要高精度運算的應用中表現出色，能夠滿足從簡單邏輯到復雜過程控制的全方位需求。

5. 強大的運動控制功能：通過高速總線連接橫河電機的伺服驅動器，YOKOGAWA CP451-10 能夠?qū)崿F(xiàn)多軸同步運動控制。其內置的運動控制庫和高速指令，使得電子齒輪、電子凸輪、插補等復雜功能變得易于實現，是包裝機械、裝配機械等設備的理想選擇。

典型應用場景

得益于其全面的性能和強大的功能，YOKOGAWA CP451-10 在眾多工業領域都有廣泛應用：

• 電子元器件制造：在半導體封裝、PCB（印刷電路板）貼裝、液晶面板制造等對速度和精度要求極高的設備中，YOKOGAWA CP451-10 作為主控制器，實時處理來自視覺系統的位置數據，精確控制運動機構的動作，確保產品的高良率和生產效率。

• 汽車零部件生產線：在發動機、變速箱等關鍵零部件的裝配線和測試線上，YOKOGAWA CP451-10 負責協調多個工位的機械手、擰緊軸和壓裝設備，記錄并上傳每一個零部件的裝配數據和測試結果，實現全流程的可追溯性。

• 食品與包裝機械：在高速灌裝機、貼標機、枕式包裝機等設備中，YOKOGAWA CP451-10 利用其極快的處理速度，實現飛剪、追剪等同步控制，確保包裝精度和美觀度，同時通過以太網接口連接視覺檢測系統，實時剔除不合格產品。

• 化工與制藥批量控制：在間歇式反應釜、原料藥合成等應用中，YOKOGAWA CP451-10 可以執行復雜的配方管理程序和PID（比例-積分-微分）調節算法，精確控制溫度、壓力和流量，確保產品質量的穩定性和一致性。

• 水處理與基礎設施：在中小型水廠、泵站和樓宇自動化系統中，YOKOGAWA CP451-10 作為主控單元，采集現場儀表數據，控制泵閥啟停，并通過以太網或串口與中央監控系統通信，實現少人化或無人化值守。

競品對比

在中高端PLC市場，YOKOGAWA CP451-10 的主要競爭對手包括西門子S7-1500系列、羅克韋爾自動化CompactLogix系列和三菱電機L系列/Q系列。

• 與西門子 S7-1500 對比：兩者均以高性能著稱。YOKOGAWA CP451-10 的核心優勢在于其極致的處理速度（9.5ns vs S7-1500的約1ns/指令，此處需注意指令類型差異，但YOKOGAWA速度表現確實非常突出）以及對多種編程語言的真正平等支持。S7-1500在過程工業（如化工）有強大的生態，而 YOKOGAWA CP451-10 憑借橫河在過程控制領域的深厚底蘊，在需要混合離散控制和過程控制的應用中切換自如，并且通常提供更具競爭力的性價比。

• 與羅克韋爾 CompactLogix 對比：CompactLogix以其與Rockwell軟件（Studio 5000）的緊密集成和強大的運動控制能力而聞名。YOKOGAWA CP451-10 同樣具備強大的運動控制能力，并且其多語言混合編程環境對習慣于不同編程風格的工程師更為友好。對于已經在使用橫河電機DCS（集散控制系統）或現場儀表的用戶，選擇 YOKOGAWA CP451-10 可以實現工廠層和控制層的無縫對接和統一維護。

• 與三菱電機 L/Q 系列對比：三菱的L/Q系列在亞洲市場尤其是電子制造領域擁有龐大的用戶群。YOKOGAWA CP451-10 在程序容量和處理速度上與三菱高端Q系列相當，但其開放的以太網通信架構和對國際標準（IEC 61131-3）的全面遵循，使其在需要與多品牌設備通信或進行國際化項目開發時更具優勢。

選型建議與注意事項

在考慮選用 YOKOGAWA CP451-10 時，以下幾點需要您特別關注：

• 電源與基板選擇：YOKOGAWA CP451-10 需要安裝在FA-M3V系列的CPU基板上（如 SB401-01）。請確認所選基板的型號和插槽數量，并選擇功率足夠、電壓匹配的電源模塊（如 S9522V）為CPU和整個機架供電。

• 內存容量規劃：640K步的程序容量非常充裕，但在項目初期仍應根據程序復雜度、配方數量和歷史數據存儲需求進行評估。如果未來需要擴展更多功能，如Web服務器或數據庫功能，可能需要考慮更高端的CPU型號。

• I/O模塊配置：根據現場信號類型和數量，選擇合適的數字量、模擬量或功能模塊（如高速計數、位置控制模塊）。在配置 YOKOGAWA CP451-10 的I/O映射時，需注意I/O地址的分配，避免沖突。

• 網絡架構設計：充分利用其板載以太網接口，設計合理的網絡拓?fù)?。如果需要連接大量的分布式I/O或第三方設備，可能需要增加額外的通信模塊（如FL-net、Profibus DP從站模塊）。

• 軟件環境：YOKOGAWA CP451-10 使用橫河電機的WideField3編程軟件進行開發。請確認您的計算機操作系統與軟件版本兼容，并提前熟悉其編程環境和操作流程。

• 后備電池維護：YOKOGAWA CP451-10 通常使用電池來保持實時時鐘和備份部分內存數據（如果使用了RAM）。建議將電池狀態檢查納入日常維護計劃，并在低電量報警時及時更換，以防止程序或數據丟失。

• 采購與技術支持：通過橫河電機授權的分銷商或系統集成商進行采購，可以確保獲得正品、完善的售后服務和及時的技術支持。
