產品概覽與核心介紹

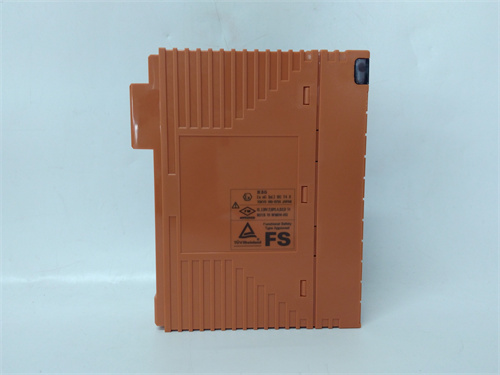

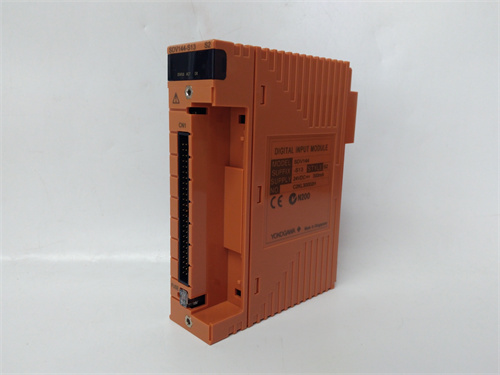

今天我們要深入探討的是來自橫河電機（YOKOGAWA）公司的一款用于CENTUM系列分布式控制系統（DCS）的關鍵I/O模塊—— YOKOGAWA SDV144-S63。在過程自動化領域，橫河的CENTUM VP及更早的CENTUM CS 3000/4000系列DCS系統以其卓越的可靠性、開放性和長期穩定性而聞名于世。SDV144-S63 正是這些系統中廣泛使用的一款多功能數字輸入/輸出模塊，屬于橫河的S系列I/O產品。它集成了數字量輸入和輸出功能于一體，專門用于接收來自現場的各類開關量信號（如按鈕、繼電器觸點、限位開關等），并向現場設備（如電磁閥、繼電器、指示燈、接觸器等）輸出開關量控制信號。這種緊湊的設計使其在需要平衡輸入輸出點數的控制場合中極具優勢。您可以通過點擊此處訪問模擬的產品頁面來獲取更多基礎信息，但以下我們將從專業角度進行深度剖析。

詳細技術參數與功能

YOKOGAWA SDV144-S63 作為橫河DCS系統的標準I/O模塊，其技術參數體現了高密度、高可靠性和靈活性的特點：

• 基本型號：產品型號為 YOKOGAWA SDV144-S63，屬于橫河CENTUM系列的S系列I/O模塊。

• 模塊類型：這是一款智能化的數字量混合I/O模塊，設計用于安裝在橫河DCS系統的專用I/O機架上，通過現場控制總線（V-net或ESB總線）與現場控制單元（FCU）進行通信。

• 通道配置：SDV144-S63 是一款高密度的混合I/O模塊，通常提供：

  • 數字量輸入通道：16個獨立的數字量輸入通道。

  • 數字量輸出通道：16個獨立的數字量輸出通道。
    這種典型的“16進16出”配置，使其在處理大量開關量信號時非常高效。

• 輸入/輸出信號類型：

  • 輸入：設計用于接收24VDC數字量信號。其輸入電路通常為電流吸收型（Sinking），與常見的接近開關、光電開關等傳感器的輸出類型相匹配。

  • 輸出：提供24VDC晶體管輸出，通常為電流源型（Sourcing），用于直接驅動各種直流負載。輸出通道通常具有短路保護和過載保護功能。

• 信號隔離：模塊的輸入/輸出通道與系統背板總線之間通過光電耦合器實現電氣隔離。輸入通道之間以及輸出通道之間通常也具有隔離，能夠有效保護控制器和模塊內部電路免受現場可能出現的過壓、浪涌等干擾的損害，提高了系統的抗干擾能力和安全性。

• 狀態指示：模塊前面板通常帶有每個通道的LED狀態指示燈，當某通道有信號輸入或輸出時，對應的指示燈亮起，方便現場工程師快速診斷和排查故障。

• 診斷功能：SDV144-S63 支持豐富的在線診斷功能，能夠檢測模塊硬件故障、通信故障以及輸出通道的過載、短路等情況，并通過系統總線報告給控制器。

• 冗余支持：在需要高可用性的關鍵應用場合，此類I/O模塊通常支持冗余配置。通過使用一對冗余模塊和相應的端子板，可以實現I/O信號的無擾切換，確保對現場設備的監控和控制永不中斷。

優勢特點與應用價值

在實際工業應用中，選擇 YOKOGAWA SDV144-S63 意味著選擇了對現場開關量信號進行高效、可靠處理的先進方案，并延續了對橫河DCS系統的投資保護。其核心優勢包括：

1. 高密度與模塊化：16進16出的高密度設計，使得在有限的I/O機架空間內可以集成更多的信號點，特別適合I/O點數眾多的大型過程控制系統。作為橫河S系列I/O的一員，SDV144-S63 可以與其他類型的I/O模塊靈活組合，滿足各種應用需求。

2. 高可靠性與隔離：光電隔離設計和工業級元器件的選用，確保了 YOKOGAWA SDV144-S63 能夠在惡劣的工業環境中長期穩定運行，有效抵御現場的各種干擾，保障信號采集和輸出的準確性。

3. 便捷的診斷與維護：前面板的LED指示燈和強大的軟件診斷功能，使得維護人員能夠快速定位故障點，無論是模塊故障還是現場設備問題，都能一目了然，縮短了故障排除時間。

4. 無縫的系統集成：作為橫河CENTUM系統的原生模塊，SDV144-S63 與橫河的現場控制單元（FCU）、通信網絡以及工程軟件（如CENTUM VP的工程工具）實現了完美的兼容性。組態、診斷和調試都可以在統一的軟件平臺中完成，大大簡化了工程實施和維護工作。

5. 延續性投資保護：對于已經采用橫河CENTUM系統的用戶，選擇原廠的 SDV144-S63 模塊是進行系統維護、備件替換或I/O擴展的最可靠、最便捷的途徑，確保了與現有系統的無縫兼容。

典型應用場景

YOKOGAWA SDV144-S63 廣泛應用于采用橫河CENTUM系列DCS系統的各類過程工業領域，實現對現場設備狀態的監控和控制：

• 石油化工：用于監控泵、風機、閥門的運行/停止狀態，采集儲罐的高/低液位開關信號，以及控制電磁閥、報警燈、繼電器等。

• 電力行業：在電廠輔控系統中，監控各類輔機設備的啟停狀態和故障信號，控制風門、閥門等。

• 制藥與生物技術：在批次控制過程中，采集各種開關量傳感器信號，控制閥門的開關。

• 冶金與礦業：用于監控輸送系統、破碎機等的運行狀態和報警信號。

• 水處理：在市政和工業水處理廠中，監控水泵、風機的狀態，控制閥門開關。

競品對比與選型建議

在高端DCS系統的數字量I/O模塊市場中，YOKOGAWA SDV144-S63 的主要競爭對手是其他主流DCS廠商的同類產品，如艾默生Ovation的1C31系列、霍尼韋爾的C系列、ABB的S800 I/O系列等。

• 與艾默生Ovation同類模塊相比：兩者都是各自DCS系統的重要組成部分。選擇 YOKOGAWA SDV144-S63 是基于用戶采用橫河CENTUM控制系統的必然選擇。它與橫河的控制器和工程工具實現了最深度的集成，保證了系統的整體性能和兼容性。

• 與其他品牌相比：對于橫河CENTUM系統的用戶而言，SDV144-S63 是唯一能夠保證與現有系統無縫兼容、獲得原廠技術支持和質量保證的選擇。

選型建議：

1. 確認控制系統平臺：YOKOGAWA SDV144-S63 是專為橫河CENTUM系列DCS系統設計的。如果您正在使用或擴展此類系統，該模塊是采集和控制24V數字量信號的當然之選。

2. 計算I/O點數：根據所需監控和控制的數字量信號點數，計算所需 SDV144-S63 模塊的數量，并考慮15%-20%的備用余量。

3. 匹配負載類型：確認輸出通道所驅動的負載（如電磁閥、繼電器）的電壓和電流是否在模塊的額定范圍內。

4. 考慮冗余需求：對于關鍵的控制信號，應考慮采用冗余配置的 SDV144-S63 模塊。

關鍵注意事項

在采購和使用 YOKOGAWA SDV144-S63 時，以下幾點請務必留心：

• 詳細型號確認：SDV144-S63 是一個完整的型號，它已經指定了特定的功能和配置。采購時務必使用此完整型號，以確保獲得符合預期規格的產品?？赡艽嬖?nbsp;SDV144-S63 的不同后綴或版本，也需核對。

• 配套端子板與電纜：SDV144-S63 模塊本身安裝在I/O機架上，但現場信號的接入需要通過配套的端子板（如 SDV144-S63 配套的端子板型號）和專用電纜。需確保這些附件齊全且匹配。

• 外部供電：雖然模塊從背板獲取工作電源，但現場傳感器通常需要外部24VDC電源供電，模塊的輸出也需要外部24VDC負載電源。需確保外部電源容量足夠，并正確連接到端子板上。

• 軟件組態：在橫河的工程軟件中，需要對 SDV144-S63 的每個通道進行正確的組態，包括定義其輸入濾波時間、輸出故障安全模式等參數。

• 采購渠道：為保證產品質量和獲得橫河電機的官方技術支持及質保服務，建議通過橫河電機的官方授權渠道或渠道合作伙伴采購 YOKOGAWA SDV144-S63。

總而言之，YOKOGAWA SDV144-S63 是一款與橫河CENTUM DCS系統完美融合的高密度數字量混合I/O模塊。它以其可靠的性能、便捷的診斷和無縫的系統集成能力，成為過程工業中處理大量開關量信號的得力助手。希望以上的詳細解析能對您的選型和應用有所助益。
