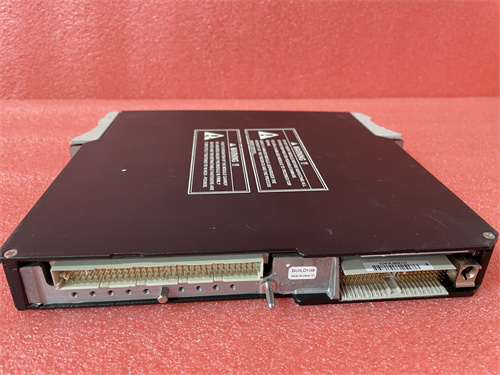

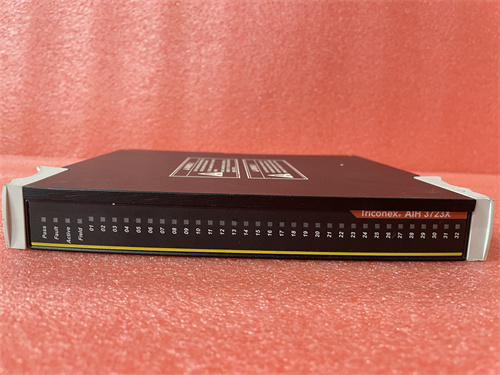

TRICONEX 3723X 安全控制器模塊技術解析與應用
TRICONEX 3723X是美國特雷克斯（TRICONEX）旗下主打安全儀表系統（SIS）的核心I/O模塊，專為三重化冗余（TMR）架構設計，承擔高危工業場景中模擬量信號的精準采集與可靠傳輸任務。作為工業安全自動化領域的經典組件，TRICONEX 3723X憑借SIL 3安全認證、超高信號精度和極致環境適應性，成為石油化工、天然氣處理、核電等行業的標配設備，其穩定運行直接保障著生產過程中安全聯鎖系統的精準響應。無論是連接壓力傳感器監測反應釜工況，還是對接溫度變送器調控管道介質，TRICONEX 3723X都能實現信號的無失真?zhèn)鬏敚瑸榘踩壿嫑Q策提供可靠數據支撐，是TMR系統中不可或缺的信號處理單元。
產品核心參數
類別 | 詳細參數 |
|---|
設備類型 | TMR架構安全I(xiàn)/O模塊（模擬量輸入） |
核心功能 | 工業現場模擬量信號采集、信號隔離放大、TMR系統數據交互 |
安全等級 | 符合IEC 61508標準，SIL 3認證 |
信號類型 | 支持4-20mA、0-10V標準模擬量信號，兼容熱電偶、熱電阻信號 |
通道數量 | 8個獨立采集通道，通道間電氣隔離 |
測量精度 | ±0.1% FS（滿量程精度），熱電偶信號測溫精度±0.2℃ |
通信接口 | TRICONEX TMR總線，支持與3000系列控制器無縫對接 |
供電規格 | 24V DC（18-32V DC寬壓兼容），TMR冗余供電 |
工作溫度范圍 | -40℃ ~ +70℃ |
防護等級 | IP20（控制柜標準安裝） |
安裝方式 | DIN導軌安裝，兼容TRICONEX標準機架 |
外形尺寸 | 120mm × 160mm × 30mm（長×寬×高） |
兼容設備 | TRICONEX 3805E/3700S控制器、3503E輸出模塊、第三方標準模擬量傳感器 |
認證資質 | TüV SIL 3認證、CE、UL、CSA、IEC 61508、RoHS |
核心優勢與特點
1. TMR冗余設計，安全性能無懈可擊
TRICONEX 3723X深度適配TRICONEX經典的TMR三重化冗余架構，三個獨立信號采集通道同步并行工作，實時對比三路數據一致性。當單一通道出現故障時，系統通過“二取二”或“二取一”表決邏輯自動剔除異常數據，確保輸出至控制器的信號真實可靠，完全符合SIL 3安全等級要求。這種設計從根本上杜絕了單點故障導致的信號失真風險，為緊急停機、壓力超限聯鎖等關鍵安全功能提供了底層數據保障。
2. 超高信號精度，適配復雜測量需求
模塊采用24位高精度AD轉換器，配合專有信號調理算法，實現±0.1% FS的滿量程精度，即使是微小的信號波動也能精準捕捉。針對熱電偶、熱電阻等溫度信號，TRICONEX 3723X內置冷端補償電路和線性化處理模塊，有效抵消環境溫度變化對測量結果的影響，測溫精度可達±0.2℃，完全滿足化工反應釜、核電設備等對溫度控制的嚴苛要求。同時，通道間250Vrms的電氣隔離設計，避免了多通道信號干擾，進一步提升了測量穩定性。
3. 寬域環境適應，無懼極端工況挑戰
經過嚴苛的工業環境測試，TRICONEX 3723X可在-40℃的嚴寒極地或+70℃的高溫車間穩定運行，同時能耐受15G的振動和20G的沖擊載荷。其電路板采用防腐蝕涂層處理，可抵御石油化工場景中常見的化學蒸汽侵蝕，在高濕（相對濕度95%無凝露）、高塵環境下仍能保持正常性能。無論是安裝在沙漠中的天然氣處理站，還是沿海的煉化裝置，模塊都能適配復雜工況，無需額外防護措施。
4. 便捷運維設計，降低管理成本
TRICONEX 3723X支持熱插拔功能，在TMR系統不停機的情況下可完成模塊更換，大幅減少因維護導致的生產中斷時間。模塊正面配備清晰的LED狀態指示燈，實時顯示電源、通道信號、通信鏈路等工作狀態，運維人員通過指示燈即可快速判斷故障位置，無需專業檢測設備。搭配TRICONEX TriStation 1131編程軟件，可遠程完成模塊參數配置、信號校準和故障診斷，進一步提升運維效率。
5. 全系統兼容，集成靈活高效
作為TRICONEX 3000系列的核心I/O模塊，TRICONEX 3723X可與3805E控制器、3503E輸出模塊等無縫對接，快速構建完整的SIS系統。同時，模塊支持標準模擬量信號輸入，能兼容羅斯蒙特、艾默生等主流品牌的傳感器和變送器，無需額外協議轉換器。這種高度兼容性不僅降低了系統集成難度，還為老舊設備升級提供了便利，保護了企業前期投資。
應用場景與實際案例
1. 石油化工：催化裂化裝置安全監測
某大型煉化企業的催化裂化裝置中，采用24塊TRICONEX 3723X模塊構建安全監測系統，負責采集反應釜壓力、再生器溫度、旋風分離器差壓等8類關鍵模擬量信號，共192個監測點。模塊將采集到的信號實時傳輸至TRICONEX 3805E控制器，當反應釜壓力超安全閾值0.3MPa時，控制器在50ms內觸發緊急停機聯鎖。運行期間，TRICONEX 3723X憑借TMR冗余設計，成功規避了2次單一通道故障導致的誤報警，保障了裝置連續運行，年減少非計劃停機損失超500萬元。
2. 天然氣：長輸管道泄漏檢測
某跨省天然氣長輸管道項目中，在12個加壓站各部署4塊TRICONEX 3723X模塊，用于采集管道壓力、流量及介質溫度信號。模塊通過隔離采集技術，有效抵御了加壓站大功率電機產生的電磁干擾，信號傳輸誤差控制在0.05%以內。當某段管道因腐蝕出現微小泄漏導致壓力下降時，TRICONEX 3723X精準捕捉到0.02MPa的壓力變化，及時觸發泄漏點定位系統和緊急切斷閥，避免了天然氣泄漏引發的安全事故，減少經濟損失超800萬元。
3. 核電：核島冷卻系統溫度控制
某核電站的核島冷卻系統中，TRICONEX 3723X模塊承擔著冷卻劑溫度、換熱器進出口溫差等關鍵參數的采集任務。模塊適配核級熱電偶傳感器，通過冷端補償技術將溫度測量誤差控制在±0.1℃，為冷卻系統的精準調控提供了可靠數據。在一次電網電壓波動（18V-28V）中，模塊憑借寬壓兼容設計保持穩定運行，避免了因溫度監測失效導致的核島安全風險，充分驗證了其在極端條件下的可靠性。
競品對比
對比維度 | TRICONEX 3723X | 同類競品（如HIMA F8693） |
|---|
架構設計 | TMR三重化冗余 | 1oo2D雙冗余 |
通道數量 | 8通道，通道間隔離 | 6通道，部分通道共享隔離 |
測量精度 | ±0.1% FS | ±0.2% FS |
工作溫度范圍 | -40℃ ~ +70℃ | -20℃ ~ +60℃ |
熱插拔支持 | 全功能支持 | 部分型號支持 |
兼容靈活性 | 支持多品牌傳感器，適配TMR/雙冗余系統 | 優先適配自有系統，第三方兼容有限 |
選型建議與使用注意事項
選型建議
- 高危場景優先選：石油化工、核電、天然氣等需SIL 3安全等級的場景，TRICONEX 3723X的TMR架構能提供更可靠的安全保障，是核心監測環節的首選。
- 復雜測量場景適配：涉及多類型模擬量信號（如壓力、溫度同時監測）且對精度要求高的場景，模塊的高精度采集和多信號兼容特性可滿足需求。
- 極端環境適配：安裝在低溫、高溫、高振動等惡劣環境的設備，模塊的寬域環境適應性比同類產品更具優勢。
- TRICONEX系統升級：現有TRICONEX 3000系列系統擴容或老舊模塊替換，TRICONEX 3723X可實現無縫集成，降低升級成本。
使用注意事項
- 安裝規范：模塊需安裝在密閉控制柜內，DIN導軌固定需牢固，與大功率設備間距不小于10cm，避免電磁干擾；控制柜需做好通風散熱，確保環境溫度不超過70℃。
- 接線要求：模擬量信號線需使用屏蔽雙絞線，屏蔽層單端接地（接地電阻≤4Ω）；電源線路需采用冗余布線，避免因單路供電故障導致模塊停機。
- 校準維護：建議每6個月通過TriStation 1131軟件對模塊進行一次信號校準，確保測量精度；日常巡檢重點關注LED指示燈狀態，發現通道故障及時通過熱插拔更換模塊。
- 固件升級：定期關注TRICONEX官方固件更新，升級前需做好數據備份，避免升級過程中系統故障導致數據丟失；升級后需進行功能測試，驗證模塊與控制器通信正常。
- 備件管理：關鍵生產環節建議儲備1-2塊備用模塊，備用模塊需定期通電測試，確保故障時可快速替換；備件存儲環境需干燥通風，避免潮濕導致模塊損壞。
如需獲取TRICONEX 3723X的官方技術手冊或詳細接線示意圖，可通過產品鏈接訪問TRICONEX官網下載，或聯系專業技術團隊獲取支持。
