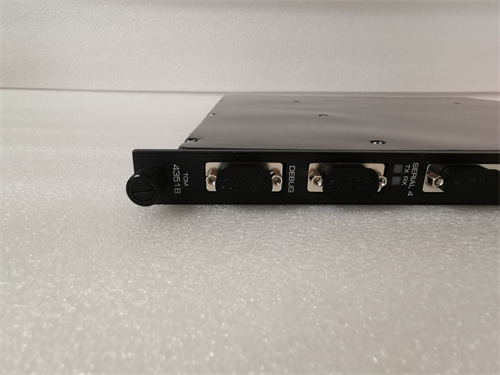

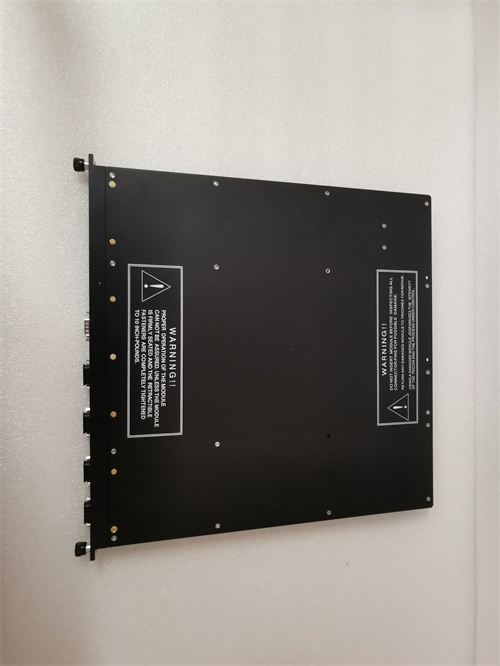

TRICONEX 4351B是霍尼韋爾（Honeywell）旗下 TRICONEX 品牌推出的 SIL 3 級安全型模擬量輸入模塊，專為三重化冗余容錯（TMR）控制系統打造，核心用于關鍵工業場景的連續量安全信號采集與精準監測。其應用覆蓋石油化工、油氣輸送、核電、冶金等對安全與精度要求極高的領域，憑借 TMR 冗余架構、高精度采集性能及與 TRICONEX Tricon 控制器的無縫兼容，成為安全儀表系統（SIS）中保障工業過程穩定與安全的核心組件。
TRICONEX 4351B（產品鏈接：[此處將插入您提供的鏈接]）是一款面向高安全等級需求的模擬量輸入模塊，基于 TRICONEX 經典 TMR 冗余設計，核心功能是采集現場安全相關的連續量信號（如壓力、溫度、液位、流量傳感器輸出的 4–20mA 信號），并通過冗余通訊總線傳輸至 TRICONEX 控制器，為安全聯鎖邏輯提供精準、可靠的數據支撐。
TRICONEX 4351B 采用 8 路通道設計，每路通道均配備獨立的 24 位高精度 ADC 轉換器與信號調理電路，通道間實現 1500V AC 電氣隔離，有效避免通道間干擾與故障擴散。模塊支持 4–20mA 標準工業電流信號輸入，兼容二線制、三線制傳感器，無需額外適配器即可適配多數工業檢測設備。尤為關鍵的是，其通過 IEC 61508、IEC 61511 標準認證，安全等級達 SIL 3，具備信號斷線檢測、超量程報警、模塊內部故障自診斷等全鏈路安全功能，響應時間≤5ms，確保異常信號快速反饋并觸發聯鎖動作。此外，TRICONEX 4351B 采用強化電磁兼容（EMC）設計，能抵御工業現場強電磁輻射、電壓波動等干擾，且工作溫度范圍覆蓋 - 40℃ ~ +70℃，適配極端嚴苛的工業環境。作為 TRICONEX Tricon 控制器的核心配套模塊，其支持在線熱插拔，可在系統不停機狀態下更換，最大程度減少生產中斷，同時完全融入 TMR 容錯架構，確保單一組件故障不影響系統整體安全功能。
- 型號：TRICONEX 4351B
- 產品類型：SIL 3 級安全型模擬量輸入模塊
- 安全等級：符合 IEC 61508、IEC 61511，認證等級 SIL 3；兼容 API 610 標準
- 適配系統：TRICONEX Tricon 1/2/3/4 系列、Tricon CX 系列控制器
- 輸入通道：8 路模擬量輸入，通道間電氣隔離（1500V AC）
- 輸入信號：4–20mA 電流信號，兼容二線制 / 三線制傳感器
- 采集精度：±0.05% FS（全量程），24 位 ADC 分辨率
- 輸入范圍：0–30mA（測量范圍），過載保護≤40mA
- 響應時間：≤5ms（信號穩定時間）
- 診斷功能：信號斷線檢測、超量程報警、電源故障診斷、模塊內部電路自診斷
- 供電要求：24V DC ±10%，每通道典型功耗 12mA
- 工作環境：溫度 -40℃ ~ +70℃，濕度 5% ~ 95%（無凝露）
- 安裝方式：DIN 導軌安裝（35mm 標準導軌）
- 外形尺寸：35mm（寬）× 160mm（高）× 220mm（深）
- 重量：約 0.9kg
- 防護等級：IP20（控制柜內安裝）
- 熱插拔：支持在線熱插拔（不停機更換）
- 認證標準：CE、UL、CSA、ATEX（防爆認證，可選）
- 冗余安全保障：基于 TMR 三重化冗余架構，配合 8 路獨立隔離通道，單一故障不影響系統安全功能，滿足 SIL 3 級最高安全要求。
- 超高采集精度：24 位 ADC 轉換器 +±0.05% FS 精度，確保連續量信號轉換的準確性，為精密安全控制提供可靠數據。
- 全場景故障診斷：覆蓋信號斷線、超量程、模塊故障等全鏈路異常，實時反饋至控制器，簡化故障排查流程。
- 極端環境適配：-40℃ ~ +70℃寬溫工作范圍 + 強化 EMC 設計，抵御電磁干擾、高溫、低溫等嚴苛工況，適配戶外、高污染工業場景。
- 便捷運維設計：支持在線熱插拔，無需停機更換；與 TRICONEX 控制系統軟件無縫兼容，參數配置、校準、監控一體化。
- 石油化工（加氫裂化裝置）：在某大型石化廠加氫裂化反應系統中，TRICONEX 4351B 采集反應器床層溫度、氫氣分壓、循環油流量等 8 路模擬量信號，傳輸至 TRICONEX Tricon 控制器。當溫度超安全閾值（≥420℃）時，模塊快速反饋信號，控制器在 100ms 內觸發進料切斷、緊急泄壓等聯鎖動作，防止反應失控。
- 油氣輸送（長輸管道加壓站）：在天然氣長輸管道加壓站中，TRICONEX 4351B 采集管道壓力、介質溫度、壓縮機出口流量等信號，通過冗余總線與控制器通訊。其寬溫設計適配北方冬季低溫（-35℃）與夏季高溫（+65℃）環境，斷線診斷功能可及時發現傳感器故障，避免管道超壓泄漏。
- 核電（核島冷卻系統）：在某核電站核島二次冷卻系統中，模塊采集冷卻劑溫度、壓力、液位等連續量信號，為安全控制器提供精準數據。其 SIL 3 認證與冗余設計，確保在極端情況下信號不丟失，保障冷卻系統穩定運行，避免核島過熱風險。
通過對比可見，TRICONEX 4351B 在采集精度、寬溫適應性及 TMR 冗余適配方面優勢突出，8 路通道設計能滿足更多信號采集需求，尤其適合極端環境與高精度安全控制場景；相較于 HIMA、西門子同類產品，其在多通道集成與低溫適配性上更具競爭力，能有效降低系統集成成本與運維難度。
- 優先用于 SIL 3 級安全儀表系統（SIS），如石油化工、核電、油氣輸送等關鍵工業場景的連續量信號采集。
- 現場傳感器為 4–20mA 電流型（二線制 / 三線制），且對采集精度要求高（≤±0.1% FS）的場景，該模塊為最優選擇。
- 工作環境存在極端溫度（-40℃ ~ +70℃）、強電磁干擾的場景，其寬溫與抗干擾設計可保障穩定運行。
- 已采用 TRICONEX Tricon 系列控制器的項目，搭配 4351B 模塊可實現無縫集成，無需額外適配設備。
- 必須與 TRICONEX Tricon/Tricon CX 系列控制器配套使用，禁止與非 TMR 架構控制器混搭，避免安全功能失效。
- 接線時嚴格區分傳感器類型（二線制 / 三線制），按照手冊端子定義接線，確保電源正負極不接反，避免傳感器或模塊損壞。
- 安裝位置需遠離高溫?zé)嵩?、振?dòng)源及腐蝕性氣體，控制柜內保持良好通風，避免灰塵堆積影響散熱。
- 定期通過 TRICONEX 控制系統軟件校準模塊采集精度（建議每半年一次），查看診斷信息，及時處理信號異常、通道故障等報警。
- 熱插拔更換模塊時，需佩戴防靜電手環，避免靜電損壞模塊；更換后需重新校準通道精度，確保與原系統參數一致。
