產品概述與描述

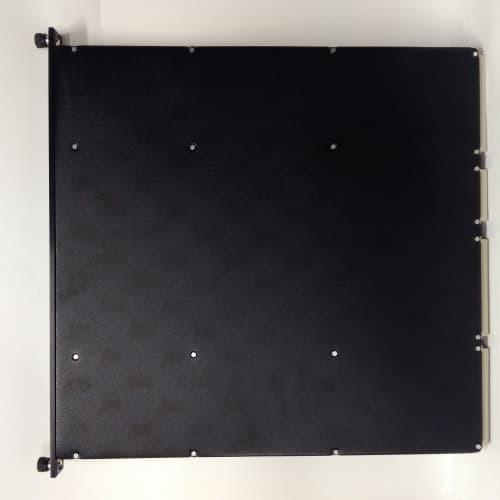

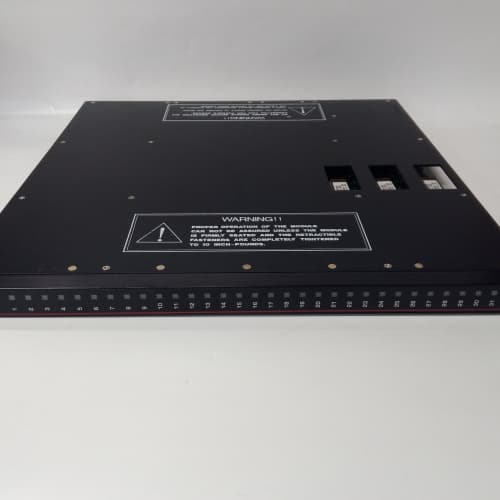

TRICONEX 3564 是Triconex（現隸屬于施耐德電氣）三重模件冗余（TMR）安全儀表系統（SIS）中的關鍵數字量輸入模塊。該模塊設計用于讀取來自現場安全關鍵設備的開關量狀態信號，如緊急停車按鈕、壓力開關、液位開關或火災/氣體探測器的干接點。TRICONEX 3564 采用了Triconex獨有的TMR架構，為每個輸入通道提供三路獨立的信號調理、隔離和讀取電路，確保即使在單一路徑發生故障時，系統仍能獲得正確的輸入狀態并安全運行。其在安全回路中的可靠性對于實現SIL 3等級的安全功能至關重要。

產品參數

• 模塊類型： 三重模件冗余（TMR）數字量輸入模塊

• 兼容系統： Triconex Tricon, Tricon CX 安全系統

• 輸入類型： 干接點（無源觸點）輸入，適用于常開（NO）或常閉（NC）觸點

• 輸入電壓/電流： 通常為24 VDC（由外部安全回路供電，模塊本身不供電），通過檢測觸點閉合時的電流回路來判定狀態

• 通道數量： 通常為16或32個獨立通道（取決于具體型號后綴）

• TMR架構： 每個物理輸入通道均被復制為三個獨立的輸入電路（A、B、C路徑），分別送至三個主處理器進行“三取二”表決

• 隔離： 高等級光電隔離，確?，F(xiàn)場側與系統邏輯側電氣隔離，抗干擾能力強

• 響應時間： 毫秒級，滿足安全系統快速響應的要求

• 診斷功能： 內置對模塊自身健康狀態、輸入回路完整性（如開路檢測）的持續診斷

• 通信接口： 通過背板與Tricon機架內的主處理器通信

優勢與主要特性

1. 極高的安全性與可用性： TRICONEX 3564 的核心優勢是其TMR設計，通過硬件冗余和“三取二”表決機制，實現了極高的容錯能力。單一元件故障不會導致系統誤動作或喪失保護功能，滿足IEC 61508 SIL 3安全等級要求。

2. 強大的診斷能力： 模塊持續進行自診斷和現場回路診斷（例如，可配置為檢測輸入線路的斷路故障），能夠及時報告潛在問題，支持預測性維護，確保安全系統始終處于“已知健康”狀態。

3. 優異的抗干擾性： 高等級的光電隔離和濾波設計，使 TRICONEX 3564 能夠在電氣噪聲嚴重的工業環境中穩定工作，避免誤觸發。

4. 靈活的配置： 支持對每個通道的濾波時間、正常狀態（高電平有效/低電平有效）等進行軟件配置，以適應不同的現場設備和應用邏輯需求。

5. 無縫的系統集成： 作為Triconex系統的原生組件，其配置、診斷和表決邏輯完全集成在TriStation 1131工程軟件中，簡化了安全生命周期的工程和管理工作。

應用領域案例

• 石油化工緊急停車系統： 連接全廠的緊急停車按鈕、反應器高壓開關和壓縮機振動開關，通過 TRICONEX 3564 將信號可靠地送入ESD系統，觸發全廠或單元的安全聯鎖。

• 海上平臺火災與氣體系統： 接收來自遍布平臺的火焰探測器、煙霧探測器和可燃?xì)怏w探測器的報警信號，為F&G系統提供確定性輸入，以啟動消防和設備關斷程序。

• 燃機輪機保護系統： 監測超速開關、潤滑油壓過低開關、火焰丟失等關鍵保護開關的狀態，確保在異常情況下快速、可靠地停機。

• 鍋爐保護系統： 讀取汽包水位極低、爐膛壓力極高、燃料切斷閥位置等安全聯鎖開關信號，構成BMS（燃燒器管理系統）的可靠前端。

與競爭產品的比較

TRICONEX 3564 的主要競爭對手是其他頂級安全系統廠商的數字輸入模塊，如Honeywell Safety Manager的FIM模塊、Emerson DeltaV SIS的CIOM模塊以及ABB的SIL-rated輸入模塊。與采用雙重化（1oo2D）架構的模塊相比，TRICONEX 3564 的TMR架構在理論上提供了更高的可用性和不同的故障模式。其核心競爭優勢在于Triconex系統在超高可靠性安全應用（尤其是油氣、石化行業）中數十年積累的聲譽和龐大的安裝基礎。對于已經標準化使用Triconex系統的用戶而言，TRICONEX 3564 是確保系統兼容性、完整性和獲得原廠技術支持的必然選擇。

選型建議與注意事項

• 選型建議：

  • 系統架構確認： 明確其用于Tricon v9、v10還是Tricon CX系統，不同代際的機架和背板可能有兼容性要求。

  • 通道數量規劃： 根據安全儀表功能（SIF）設計，統計所需的總開關量輸入點數，并考慮未來擴展余量，選擇16或32通道的合適型號。

  • 應用等級匹配： 確認該模塊的SIL等級認證適用于您的安全功能所需的SIL等級（通常為SIL 3）。

• 重要注意事項：

  • 安全生命周期管理： TRICONEX 3564 是安全相關設備，其選型、安裝、配置、測試和維護必須遵循嚴格的安全生命周期規程和工廠的變更管理（MOC）制度。

  • 獨立的安全回路供電： 輸入信號的24VDC電源必須來自經過認證的安全型隔離電源，且該電源應獨立于基本過程控制系統（BPCS），以確保共因故障不會同時影響兩個系統。

  • 正確接線與接地： 嚴格按照安裝手冊要求進行接線，并遵循良好的接地實踐，將屏蔽層在機柜側單點接地，以防止地環路干擾。

  • 定期功能測試： 根據安全要求規格書（SRS）中定義的測試間隔，定期對每個輸入通道進行功能測試（例如，短接/斷開現場觸點），以驗證從傳感器到邏輯解算器的整個回路功能完好。TRICONEX 3564 的診斷功能不能完全替代定期功能測試。

  • 使用正品備件： 為確保安全系統的認證完整性，模塊更換時必須使用施耐德電氣（Triconex）原裝或經其認證的備件。使用非認證部件可能導致系統失證并引入未知風險。
