產品概述

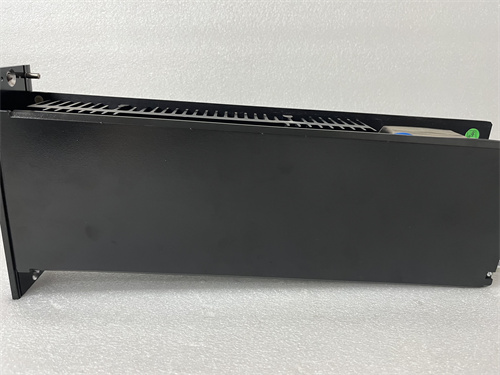

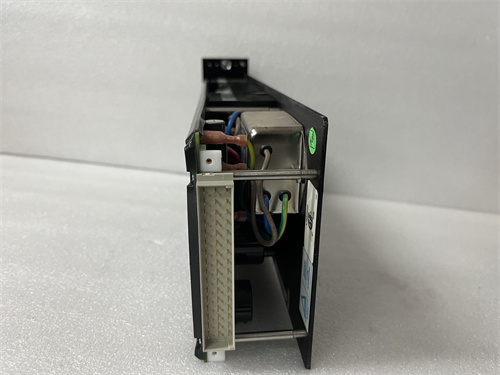

TRICONEX 8310是施耐德電氣旗下Triconex品牌推出的一款至關重要的安全儀表系統（SIS）組件——數字量輸入模塊。該模塊專為最嚴苛的安全關鍵型應用設計，作為T(mén)ricon TRICONEX 安全系統的“感官神經”，負責高完整性地采集來自現場開關、觸點（如緊急停車按鈕、液位開關、壓力開關）的離散狀態信號。TRICONEX 8310模塊采用三重模件冗余（TMR）架構，通過三個獨立的通道同時處理每路輸入信號，并內置先進的診斷功能，能夠檢測模塊內部和外部回路的故障，確保即使在發生單一故障時，系統也能保持安全狀態或繼續無差錯運行。在石油化工、天然氣、電力等關乎生命與資產安全的領域，TRICONEX 8310是構建可靠安全屏障的基石。

產品參數

• 品牌與系統：Triconex (現屬施耐德電氣)， 用于TRICONEX TRICONEX 和 Trident 安全系統。

• 模塊類型：數字量輸入模塊（通常為直流輸入，如24VDC）。

• 通道數量：通常為16通道或32通道，具體取決于子型號。

• 輸入類型：干接點或濕接點（有源電壓輸入），兼容多種現場開關信號。

• 安全架構：三重模件冗余（TMR）。每個通道包含三個獨立的輸入電路、一個微處理器和通信路徑。

• 診斷功能：具備完善的內部診斷（如處理器、內存、通信檢查）和外部回路診斷（如開路、短路、現場電源監測）。

• 安全等級：符合IEC 61508和ISA S84.01標準，支持達到SIL 3安全完整性等級的應用。

• 通信接口：通過專用背板與TRICONEX 主處理器通信。

• 熱插拔：支持在系統運行期間進行模塊更換，極大提高了系統的可用性和可維護性。

優勢與特點

1. 最高的安全性與可用性：核心優勢在于其TMR架構和全面的診斷能力。TRICONEX 8310不僅能容忍故障，更能即時檢測和報告故障，確保安全系統功能始終在線，同時為預防性維護提供數據支持。

2. 無與倫比的可靠性：專為7x24小時連續運行和極端工業環境設計。其冗余設計意味著單一元件的故障不會導致系統功能喪失，平均無故障時間（MTBF）極長。

3. 強大的診斷與可維護性：提供從模塊內部到現場接線端的全過程診斷信息。結合熱插拔功能，允許在不中斷生產過程的情況下更換故障模塊，最大限度地減少計劃外停車。

4. 系統集成簡便：作為T(mén)RICONEX 安全系統的原生組件，其配置、編程和診斷完全集成在專用的TriStation 1131軟件環境中，確保了工程的一致性和高效性。

5. 全球認證與驗證：獲得包括TüV在內的多家全球權威機構認證，滿足國際最高安全標準，其設計和可靠性經過嚴格驗證，為用戶提供法規遵從性保障。

應用領域與案例

TRICONEX 8310模塊專門用于安全儀表系統（SIS）和關鍵過程控制。

• 案例一：煉油廠緊急停車系統（ESD）：在常減壓裝置或催化裂化裝置中，8310模塊連接遍布裝置的急停按鈕、火焰探測器、高壓開關。一旦檢測到危險信號，系統將以SIL 3等級的安全性觸發全線停車，防止災難發生。

• 案例二：海上石油平臺火災與氣體保護系統（F&G）：用于采集可燃?xì)怏w探測器、煙霧探測器和手動報警站的信號。其高可靠性和診斷功能在惡劣的海洋環境中至關重要，能有效避免誤動和拒動。

• 案例三：大型壓縮機組控制系統：監測壓縮機組的振動高、軸承溫度高、潤滑油壓低等關鍵聯鎖信號。TMR架構確保了保護動作的萬無一失，保護價值數千萬的核心設備。

• 案例四：化工裝置燃燒器管理系統（BMS）：采集點火器狀態、火焰信號、閥門位置等聯鎖點。TRICONEX 8310的快速響應和高可靠性是預防爐膛爆炸的關鍵。

與競品對比

與西門子（PCS 7 S7-400H/F 配套的F-DI模塊）或霍尼韋爾（Safety Manager 的DI模塊）的安全系統輸入模塊相比，TRICONEX 8310及其代表的TRICONEX 系統的核心區別在于：

• 架構根本不同：TRICONEX 采用硬件級的TMR架構，從傳感器、輸入模塊（如8310）、邏輯解算器到最終元件的整個回路都貫徹“三取二”表決。而許多競品是基于容錯的雙重化（1oo2D）或軟件架構實現高安全性。

• 故障安全與容錯能力：TMR架構在提供高安全性的同時，也提供了極高的可用性（容錯）。單個通道故障不會引發停車（除非另兩個通道也檢測到危險），這與純雙重化系統不同。

• 市場定位：TRICONEX 在超高可靠性要求的SIS市場，尤其是油氣、石化上游和關鍵機組保護領域，長期占據領導地位，其架構已被視為行業標桿。

選型建議與注意事項

1. 選型建議：

   • 確認系統框架：TRICONEX 8310僅適用于TRICONEX 的TRICONEX 或Trident機架。首先需確認主系統型號和機架槽位兼容性。

   • 明確信號類型：根據現場傳感器/開關的類型（干接點/濕接點、電壓等級）選擇對應的8310子型號。務必參考最新的官方硬件手冊。

   • 評估安全等級：與安全工程師共同確認應用所需的SIL等級，確保8310模塊的配置（如診斷使能、測試頻率）能滿足該等級要求。

   • 規劃備用通道：建議預留至少10%-20%的備用輸入通道，以備未來工藝變更或增加監測點之需。

2. 注意事項：

   • 安全工程原則：該模塊的配置和使用必須嚴格遵循安全生命周期管理和相關標準（如IEC 61511），應由經過專業培訓的安全系統工程師實施。

   • 接地與隔離：必須嚴格按照手冊要求進行系統接地和信號隔離，以確保其高完整性的性能并避免共因故障。

   • 軟件授權：配置和編程需要正式的TriStation 1131軟件及相應授權。

   • 備件一致性：更換模塊時，必須使用型號、固件版本完全一致的備件，混合使用未經認證的版本可能導致系統行為異常。
