產品概述

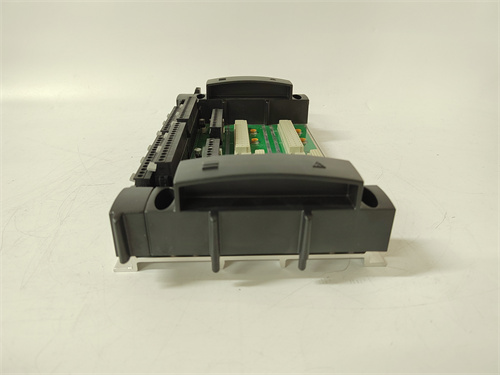

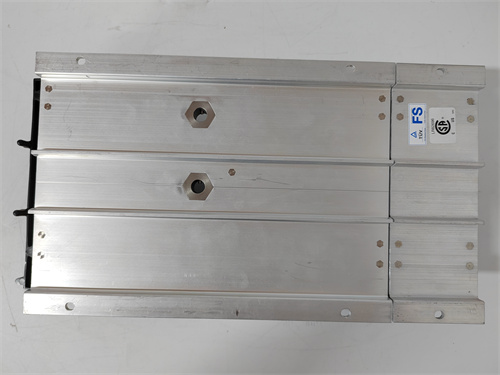

TRICONEX 7400212-100 是全球領先的安全關鍵控制系統制造商 TRICONEX（現隸屬于施耐德電氣）所生產的 Tricon 安全系統系列中的一塊核心通信與接口模塊。具體而言，該模塊通常作為 Tricon 控制器與上層管理系統、操作員站或其他智能設備之間進行數據交換的關鍵樞紐。TRICONEX 7400212-100 模塊的設計嚴格遵循最高安全標準，確保在實現高效、高帶寬通信的同時，絕不損害安全系統的完整性、確定性和可靠性。它使得三重模件冗余（TMR）的 Tricon 安全控制器能夠安全、無縫地集成到工廠的分布式控制系統（DCS）或監控與數據采集（SCADA）網絡中，實現關鍵安全數據的上傳和必要操作指令的下達，是構建現代化、集成化安全平臺不可或缺的組件。

產品參數

• 品牌與系列：TRICONEX，專用于 Tricon 和 Trident 安全系統。

• 模塊型號：7400212-100。該部件號標識一個特定硬件版本和功能的通信模塊。

• 模塊類型：通信接口模塊，具體功能可能是以太網接口模塊、高級通信模塊（ACM）或特定協議網關模塊（如與霍尼韋爾 TDC3000/ Experion 系統的接口）。

• 通信接口：根據具體型號，可能包含一個或多個以太網端口（10/100 Mbps）、串行端口（RS-232/485）或?qū)Ｓ帽嘲鍞U(kuò)展接口。

• 支持協議：通常支持 TriStation（專有）、Modbus TCP/IP、OPC 等標準或?qū)Ｓ泄I(yè)協議，用于與上位機、HMI 或其他 PLC 通信。

• 安全架構集成：作為 TMR 系統的一部分，該模塊的設計確保通信行為不會引發系統的共因故障，并維持安全控制器本身的獨立性和確定性。

• 背板連接：通過高可靠性的背板直接與 Tricon 主處理器和 I/O 模塊通信，確保數據交換的高速與穩定。

• 熱插拔：支持在線熱插拔，允許在不中斷安全系統保護功能的情況下進行模塊更換或維護。

• 診斷與狀態指示：配備全面的狀態指示燈和內部診斷功能，可實時報告模塊健康、通信鏈路狀態及網絡活動。

優勢與特點

1. 安全認證的設計：TRICONEX 7400212-100 的核心優勢在于其從設計之初就融入了功能安全理念。它的通信行為被精心設計，不會干擾底層 TMR 安全控制器的表決邏輯和實時性，確保安全系統的邊界完整無缺。

2. 高可靠性與可用性：采用工業級組件和冗余設計理念（如雙網絡端口），配合熱插拔功能，保證了通信鏈路極高的可用性，滿足了過程工業對連續運行和快速維護的需求。

3. 強大的數據吞吐與集成能力：作為 Tricon 系統與外界信息世界的主要通道，該模塊能夠高效處理大量的過程數據、事件序列（SOE）和診斷信息的傳輸，是實現全廠信息集成的關鍵。

4. 簡化的工程與配置：使用 TRICONEX 專用的 TriStation 1131 軟件，可以在統一的環境中對安全控制邏輯和通信模塊進行組態，簡化了工程流程，減少了兼容性風險。

5. 經過驗證的互操作性：作為 TRICONEX 生態系統的一部分，7400212-100 與 Tricon 控制器及各類 I/O 模塊的互操作性經過了最嚴格的測試和現場驗證，確保了整個安全回路的性能。

應用領域與案例

TRICONEX 7400212-100 通信模塊應用于任何需要將 Tricon 安全系統集成到更廣泛工廠網絡的場合。

• 案例一：大型煉油廠緊急停車系統（ESD）集成：在煉油廠，Tricon 系統作為全廠 ESD 的核心。通過 7400212-100 模塊，將各工藝單元的聯鎖狀態、閥門位置、停車原因等關鍵安全信息實時上傳至中央 DCS 操作站，同時接收來自 DCS 的復位和旁路指令（在安全允許范圍內）。

• 案例二：海上平臺火災與氣體系統（F&G）：作為海上平臺的 F&G 系統主控制器，Tricon 通過該通信模塊，將火災和可燃?xì)怏w報警信號、系統故障診斷信息發送到中控室的 HMI 和聲光報警系統，并可能通過衛星鏈路傳輸?shù)桨渡峡刂浦行摹?/p>

• 案例三：管道輸送站安全控制：在天然氣或原油長輸管道的壓氣站/泵站，Tricon 負責超壓保護。7400212-100 模塊用于將壓力數據、設備狀態和報警記錄傳輸給站控 SCADA 系統，實現遠程監控和數據記錄。

• 案例四：關鍵機組保護系統（ITCC）：在大型透平壓縮機組綜合控制中，Tricon 負責超速、振動等安全保護。該模塊用于與機組的調速控制子系統（非安全級）進行安全的數據交換，并在需要時向工廠管理系統報告機組健康狀態。

與競品對比

與霍尼韋爾（Safety Manager 的通信卡）或西門子（PCS 7 系統中與 S7-400FH 配套的通信處理器）的安全系統通信方案相比，TRICONEX 7400212-100 及其所代表的 Tricon 系統的優勢在于：

• TMR 架構的通信延伸：其通信設計是 TMR 架構的自然延伸，確保通信活動本身不會成為安全鏈路的單點故障，這與許多基于雙重化（1oo2D）安全系統外掛標準工業交換機或通信卡的方式有本質區別。

• 在超高安全要求領域的權威地位：Tricon 系統在石油天然氣、石化等 SIL 3 應用領域擁有極長的成功歷史和廣泛認可，其通信模塊也承襲了這種“經過驗證”的可靠性聲譽。

• 專注于安全系統接口：它專為安全控制器與上層信息系統的接口而優化，在協議處理、數據打包和時間戳同步等方面針對安全應用有特殊考量。

選型建議與注意事項

1. 選型建議：

   • 明確通信需求：首先確定需要與 Tricon 系統通信的對象是什么（如：特定品牌的 DCS、標準 SCADA 軟件、第三方 PLC），并確認所需的通信協議（如：Modbus TCP、OPC DA/A&E、專用串行協議）。

   • 確認系統型號與兼容性：必須核實 7400212-100 模塊與您正在使用的 Tricon 主處理器型號、機架類型和固件版本完全兼容。

   • 評估網絡架構：規劃網絡拓?fù)洌ㄈ哂嗑W(wǎng)絡、星型或環型），并根據需要選擇配備單端口或雙端口（冗余）的通信模塊型號。

   • 考慮數據量：評估需要傳輸?shù)臄?shù)據量（如模擬量點數、數字量點數、SOE 分辨率），確保所選模塊的通信性能能夠滿足實時性要求。

2. 注意事項：

   • 安全邊界管理：必須清晰定義并通過組態嚴格管理通過此模塊交換的數據。確保來自非安全網絡的指令不會直接、無保護地觸發安全動作，通常需要經過額外的投票或許可邏輯。

   • 網絡安全：當連接以太網時，必須結合工廠的網絡安全策略，在必要時配置防火墻、訪問控制列表（ACL）或部署 DMZ 區，保護安全系統免受網絡攻擊。

   • 軟件與授權：配置該模塊需要 TriStation 1131 軟件及相應的授權，且軟件版本需與模塊固件版本匹配。

   • 專業工程實施：通信模塊的配置和集成應由熟悉 Tricon 系統和功能安全標準的專業工程師完成。
