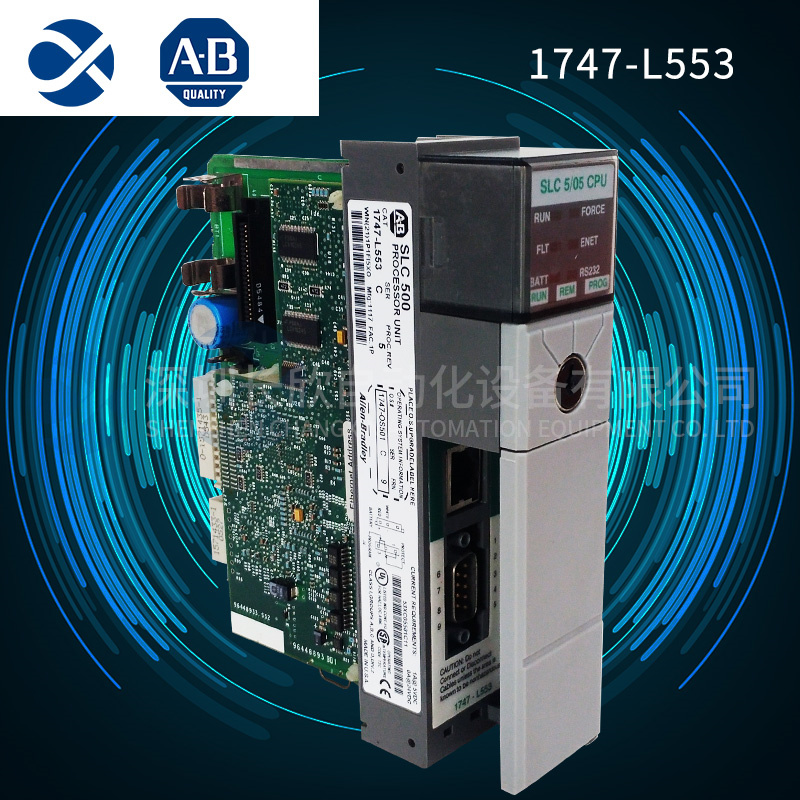

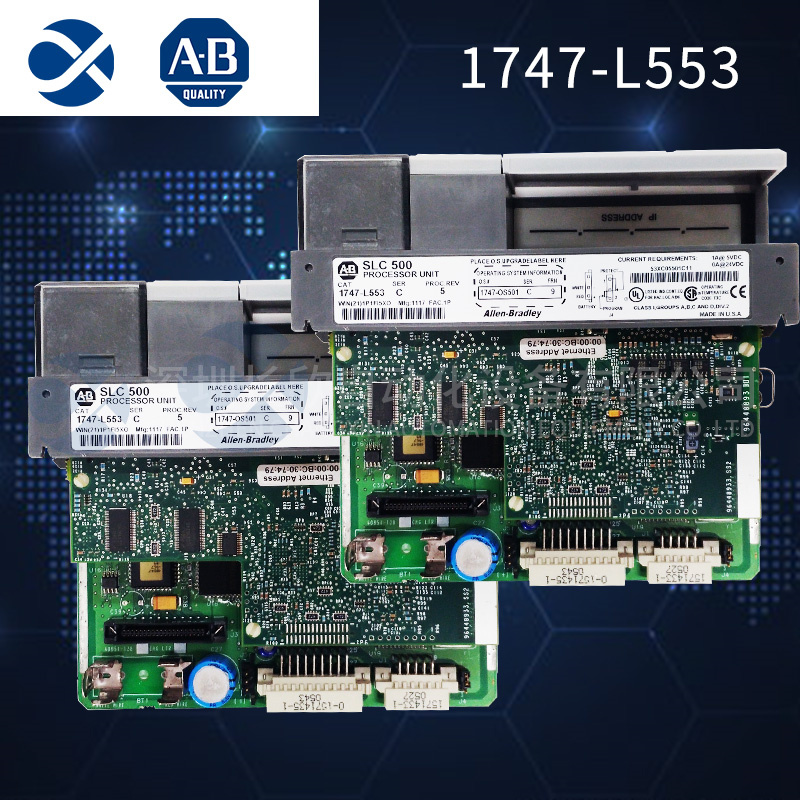

1747-L553 A-B 中央處理器單元模塊

　　型號：1747-L553

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　品牌:艾倫布拉德利

　　零件號/目錄號:1747-L553

　　系列:單反500

　　輸入:4096

　　模塊類型:SLC 5/05處理器

　　產出:4096

　　模擬輸入輸出:480

　　記憶：高達64 KB，電池供電的RAM

　　程序掃描時間:0.9毫秒/千

　　產品描述

　　Allen-Bradley/Rockwell Automation 1747-L553模塊是Allen-Bradley SLC 500和SLC 5/05系列的CPU或中央處理器單元模塊。該CPU內置CMOS RAM，支持電池備份，還可以支持Allen-Bradley 1747-M13內存模塊，為其提供64 K的額外內存。1747-L553 CPU模塊有一個以太網通道和一個RS-232、DH-485、DF1或ASCII端口。該CPU是SLC 500和SLC 5/05系列中最靈活的CPU之一，因為它可以處理多達64個連接。這意味著1747-L553 CPU模塊可以同時與64個設備或應用程序通信。

　　1747-L553是屬于SLC 500可編程邏輯控制器(PLC)平臺的SLC 5/05處理器。該控制器具有SLC 5/05類別中最高的內存，即64 KB內存。它集成了RS32 Sub-D 9針連接器，用于與本地安裝的人機界面(HMI)或編程工作站建立點對點通信。它還具有一個集成的以太網，非常適合遠距離通信，以10/100 mbps的傳輸速度至少傳輸100米。它也是一次與多個設備建立連接的理想選擇。這兩個(2)端口也可以同時使用，而不會影響處理器的邏輯執行能力。

　　該控制器非常適合大中型應用，其控制要求范圍從離散或模擬環路的手動控制到自動控制，以及利用大量嵌入式指令實施復雜的控制技術。它可用于工廠自動化、過程自動化，甚至用于運動和位置控制要求。

　　它還能夠通過指定的通信協議將消息發送到其他Allen-Bradley PLC平臺，例如PLC 5、CompactLogix和ControlLogix。雖然集成了以太網和RS232端口，但該處理器可以安裝遠程I/O(RIO)、Data Highway Plus(DH+)、DeviceNet和DH485等通信適配器。

　　它可以安裝到任何SLC 500機箱。該處理器模塊具有插槽零(0)的固定插槽分配。

　　它包含一個基于PLC-5處理器的高級指令集。1747-L553可以獨立使用，也可以分布在整個系統中用于SCADA應用。1747-L553處理器的總用戶內存為64K字，其中60K字用于數據/程序，4K字僅用于數據。它具有多達4096個輸入、4096個輸出和480個本地模擬I/O。每個關鍵字的程序掃描時間為0.9毫秒，I/O掃描時間為0.225毫秒。1747-L553的背板電流在5伏直流時為1安培，在24伏直流時為0安培。它最多有3個本地I/O機箱，本地I/O機箱中最多有30個模塊I/O插槽。

　　對于通信，它使用以太網和RS-232端口，這些端口可以配置為連接到1761-NET-AIC轉換器。它具有標準的電池供電RAM和閃存?zhèn)浞荽鎯ζ鳌Ｊ褂么颂幚砥?，可以額外安裝遠程I/O掃描器模塊和DeviceNet掃描器模塊，以通過通用遠程鏈接或DeviceNet網絡配置I/O。1747-L553處理器提供更短的0.37毫秒位指令執行時間和10/100 Mbps以太網端口。其DH+通訊端口比DH-485端口快3倍。它具有其他SLC 5/03處理器的所有功能，如在線編程、閃存升級、浮點運算以及內置實時時鐘、按鍵開關和日歷。
