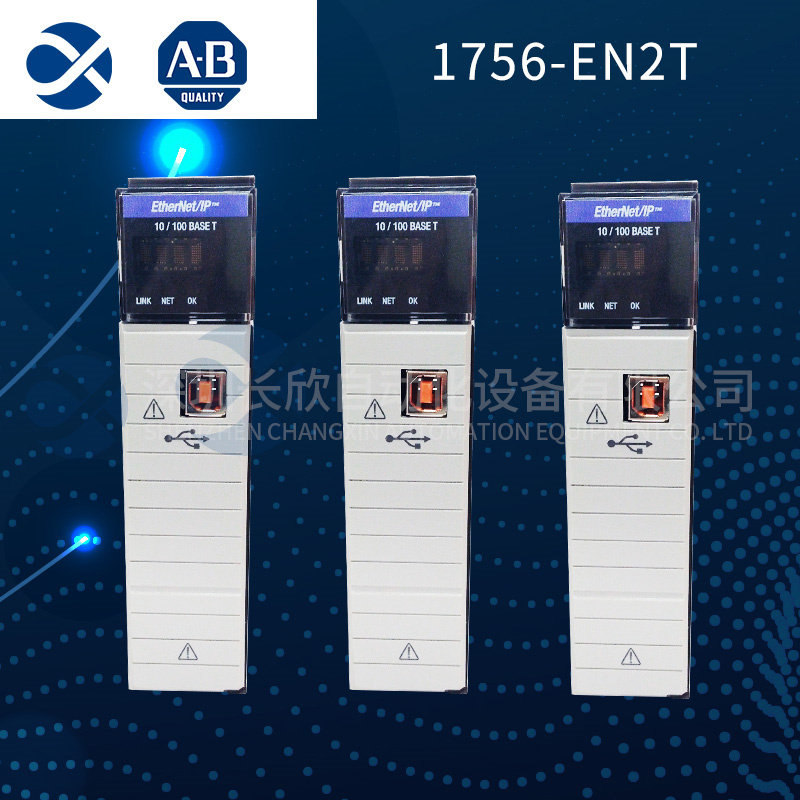

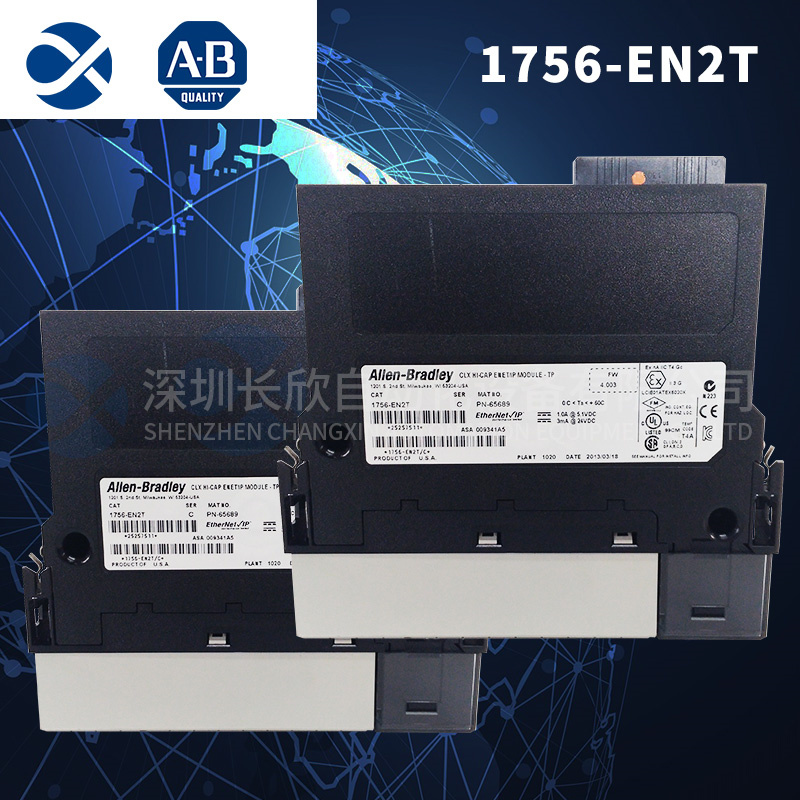

1756-EN2T A-B 通信模塊

　　型號：1756-EN2T

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　品牌:艾倫布拉德利

　　零件號/目錄號:1756-EN2T

　　系列:控制邏輯

　　產品類別:以太網通訊模塊

　　Ethernet-IP通信速率:10/100兆比特/秒

　　絕緣電壓:30伏特連續

　　集成端口:一(1)個RJ45；一(1)個USB 1.1

　　電流消耗:1安培

　　地點:機箱（任何插槽）

　　槽寬:1個

　　目前評級:1.2安培

　　工作溫度:32至140華氏度（0至60攝氏度）

　　功耗;6.2瓦

　　散熱:每小時21.28 BTU

　　產品描述

　　1756-EN2T是一款支持以太網I/P通信協議的Allen-Bradley通信模塊。該模塊有一個用于連接以太網的RJ45端口和一個USB 1.1端口。以太網終端支持10/100 Mbps的傳輸速度。

　　Allen-Bradley 1756-EN2T是ControlLogix通信模塊系列的一部分。它是一個EtherNet/IP（以太網工業協議）接口通訊模塊。它支持通用消息傳遞、實時I/O消息傳遞以及實時控制、時間同步和運動等應用程序的信息交換。1756-EN2T還具有CIP安全標準，允許同時傳輸安全和控制數據以及診斷信息。它使用先進的通信芯片和物理媒體。

　　1756-EN2T支持10至100 Mbps EtherNet/IP通信速率并使用雙絞銅線介質。它支持256個Logix和128個TCP/IP通信連接。它最多可支持8個軸用于以太網/IP網絡上的集成運動，并在5.1伏直流電時消耗1 A電流。它的最大功耗為5.1瓦，散熱量為17.4 BTU/小時。它可以安裝在ControlLogix機架的任何插槽中。對于接線，它使用非屏蔽RJ45、5類雙絞線電纜連接器與控制器連接。要運行EtherNet/IP網絡，必須定義IP地址、子網掩碼、網關等參數。1756-EN2T網橋具有多種功能，例如為消息傳遞、分布式I/O和標簽提供支持。它在標準TCP/IP協議中封裝消息。ControlNet和DeviceNet網絡協議允許它共享一個公共應用層。它不需要任何調度或路由表來存儲信息。其他功能包括保護模式、電子鍵控、設備級環形網絡和并行冗余協議網絡支持。

　　1756-EN2T是一款支持以太網I/P協議的ControlLogix通訊適配器。該模塊是一個單插槽模塊，可以安裝到ControlLogix機架的任何插槽中。它具有一(1)個RJ45端口，用于連接以太網。

　　以太網是一種用戶友好的現代協議，由于工業物聯網(IIoT)的發展，如今被廣泛使用。支持以太網協議的設備最適合植入新興技術。此外，以太網是一種開放協議，這意味著網絡可擴展性更容易實現，因為所需的設備不是專有類型。

　　單個1756-EN2T模塊能夠同時與人機界面(HMI)、監控和數據采集(SCADA)、編程工作站、分布式I/O客戶端、第3方設備或這些設備的任意組合進行通信。該模塊最多可容納256個Logix和128個TCP/IP連接。

　　該模塊能夠連接到具有線性拓?fù)浣Y(jié)構的網絡，并支持10/100 Mbps的通信速率。它兼容任何ControlLogix機箱，例如1756-A4、1756-A7、1756-A10、1756-A13、1756-A17和ControlLogix電源，例如1756-PA72、1756-PA75、1756-PB72、1756-PB75、1756-PC75、1756-PH75。
