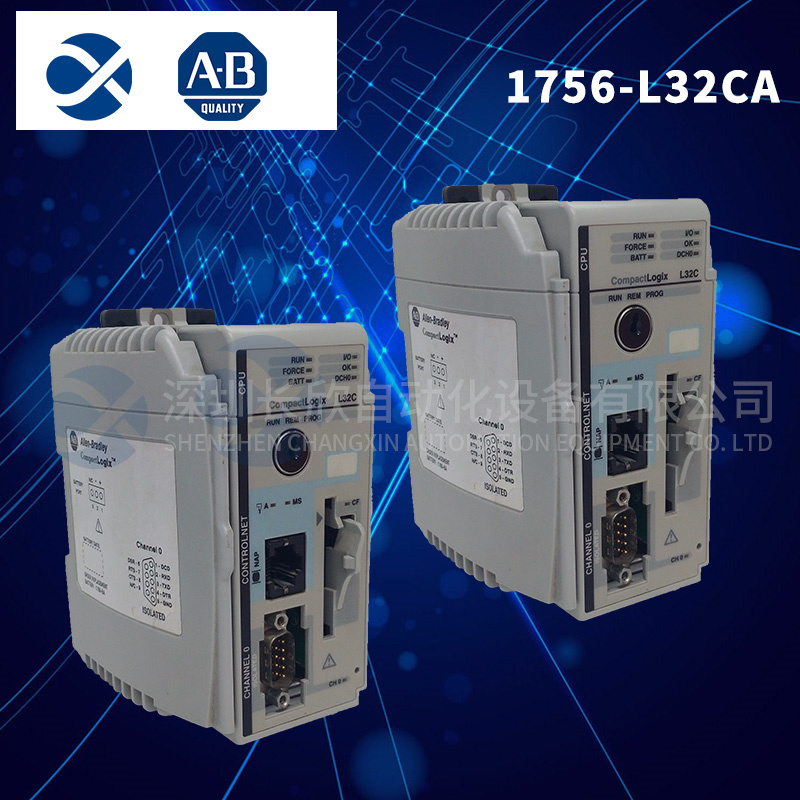

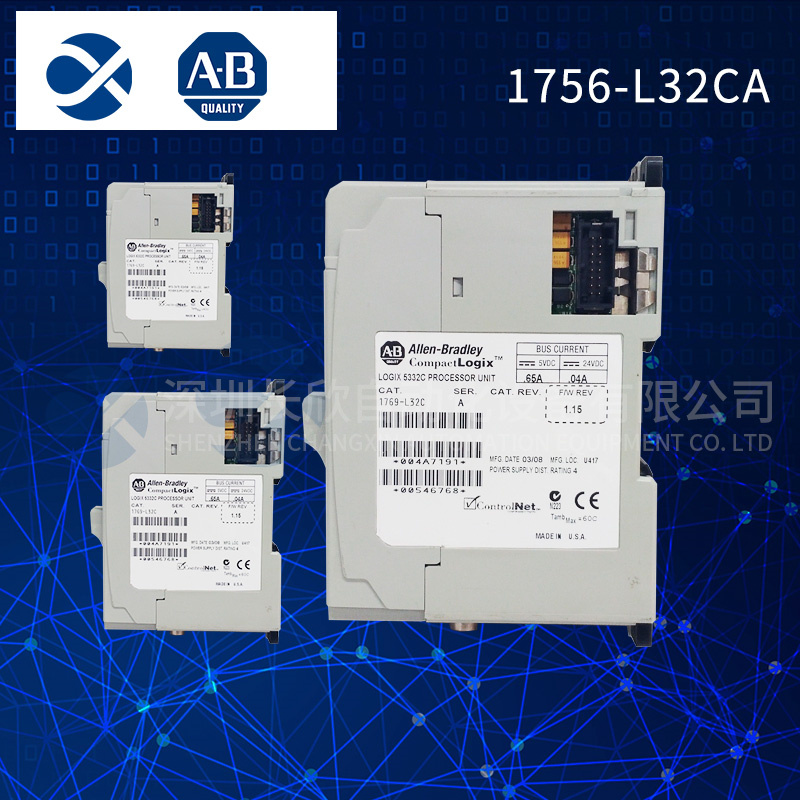

1756-L32CA A-B 可編程自動化控制器

　　型號：1756-L32CA

　　品牌：A-B

　　制造商:羅克韋爾自動化/Allen-Bradley

　　品牌:艾倫布拉德利

　　零件號/目錄號:1756-L32CA

　　生產線:CompactLogix

　　產品類別：可編程自動化控制器

　　模塊類型:處理器模塊

　　通訊端口：1個RS232；1個以太網

　　溝通:以太網/IP

　　支持的協議：DH485;DF1;編碼;以太網

　　記憶:750 KB

　　支持的最大I/O模塊數：16個模塊

　　產品描述

　　Allen-Bradley 1756-L32CA是一款來自5370 CompactLogix系列的1756 CompactLogix控制器。該控制器具有嵌入式750K字節內存、一（1）個以太網和一（1個）RS232通信端口。它最多支持十六（16）個緊湊型I/O模塊，最多支持三（3）個擴展組。

　　1756-L32CA的CompactLogix模塊化控制器是由Allen Bradley制造的可編程自動化控制器（PAC）。該控制器通常用于機器控制和中型工藝應用中?？刂破饔幸粋€(gè)集成的一（1）個RS232和一（1個）個以太網通信端口。

　　RS232接口的默認配置是DF1全雙工、19.2 Kbps、無奇偶校驗、站地址0、無握手、BCC錯誤檢測、自動檢測嵌入式響應、8個數據位和1個停止位?？梢允謩优渲么四J(rèn)配置以建立與設備的初始通信。如果與RSLinx一起使用，自動配置可能會用于自動檢測通信設置。這個相同的RS232端口也可以配置為ASCII協議接口以連接到條形碼儀器，通常用于制造過程。

　　以太網通信需要初始配置，可以使用BOOTP-DHCP或通過RS232接口下載來完成。通過使用BOOTP-DHCP，需要一根以太網電纜將控制器連接到BOOTP主機。

　　Allen-Bradley 1756-L32CA緊湊型Logix控制器采用獨特、緊湊且經濟高效的封裝。它具有集成的一(1)個以太網和一(1)個串行通信端口。它可以通過1747-CP3或1756-CP3電纜或以太網電纜連接到設備。它有一個750 KB的集成用戶內存，帶有一個使用部件號為1784-CF128的CompactFlash卡的擴展選項。

　　1756-L32CA有一個可更換電池，其相應部件號為1756-BA。該控制器最多支持安裝十六(16)個Compact I/O模塊，最多可通過2條擴展電纜連接3個I/O組。1756-L32CA具有850 mA的（5伏）直流汲取電流和高達6.5瓦的熱耗散。1756-L32CA可以使用DIN安裝或面板安裝方法輕松安裝。DIN安裝座的運行抗震等級為30 G，非運行抗震等級為50 G，而面板在運行模式下的抗震等級為30 G，在非運行模式下的抗震等級為50 G。

　　1756-L32CA控制器在工作模式下的振動等級為5 G。它可以承受1.1至1.8 Nm的安裝扭矩力。1756-L32CA的工作溫度范圍為0至60攝氏度（32至140華氏度），存儲溫度范圍為-40至85攝氏度（-40至185華氏度），非冷凝相對濕度范圍為0至95%。此Logix控制器具有1組認證排放(CISPA11)級別，并且具有獨特的開放式外殼。絞合線的推薦線徑在22到16 AWG之間，而實心線的額定值應在22到14 AWG之間。該模塊出廠時重約2磅，尺寸為8 x 8 x 5英寸。

　　CompactLogix 1756系列可以作為傳統Allen-Bradley PLC系列、PLC5和SLC500的遷移平臺。包括1756-L32CA在內的CompactLogix 1756產品種類繁多，可確保保持和增強以前的處理器功能。

　　1756-L32CA處理器最多可安裝十六（16）個緊湊型I/O模塊。它還通過添加最多三（3）個I/O擴展組來支持?jǐn)U展。該控制器的集成存儲器總計750K字節，可通過安裝1784-CF64或1784-CF128 CompactFlash卡與非易失性存儲器耦合。此控制器使用1769-BA來保留用戶內存。避免電池完全放電，因?yàn)檫@可能會導致包括用戶程序在內的用戶內存被擦除。使用非易失性存儲器來防止此類事件的發生。
