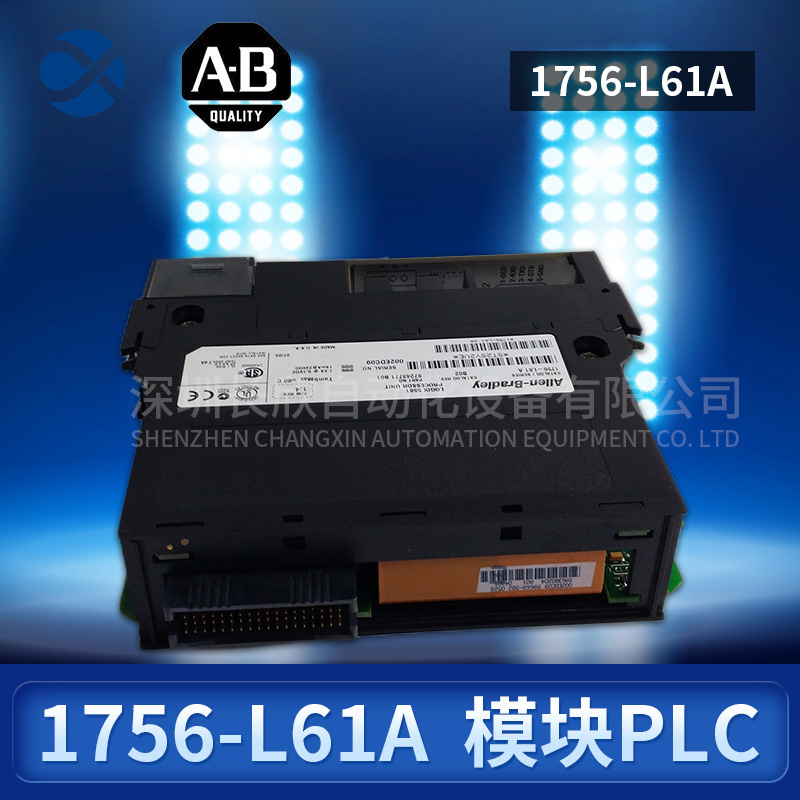

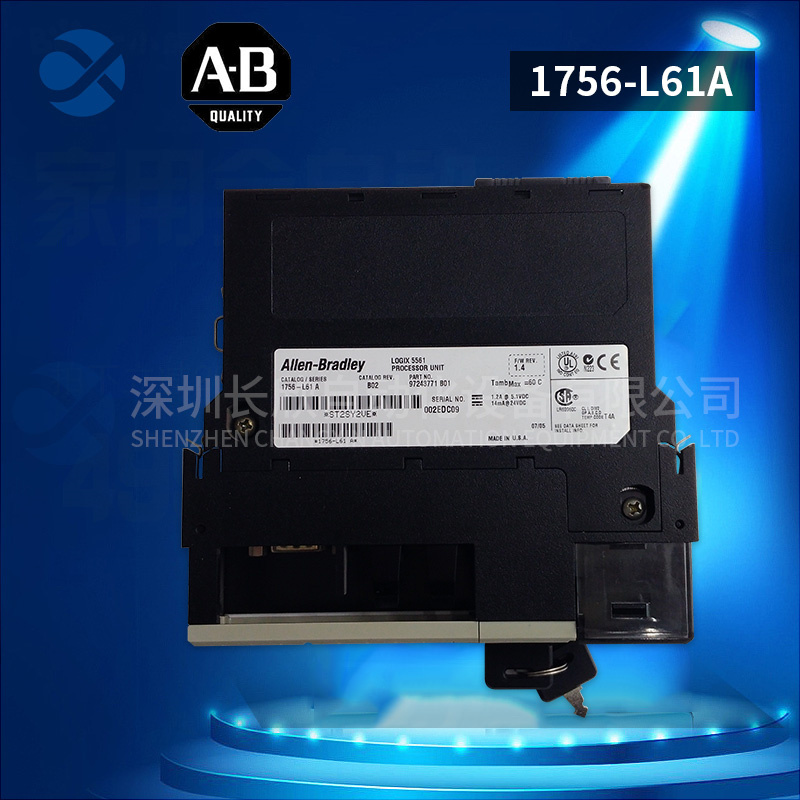

1756-L61A A-B 控制器

　　型號：1756-L61A

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　品牌:艾倫布拉德利

　　零件號/目錄號:1756-L61

　　系列:控制邏輯

　　固定內存:2、4或8 MB

　　模塊類型:處理器模塊

　　非易失性存儲器:緊湊型閃存卡1784-CF128

　　最大輸入輸出:128,000

　　溝通:RS-232串口

　　RS232協議:ASCII DF1全/半雙工DF1無線電調制解調器DH-485 Modbus通過邏輯

　　最大模擬IO:4,000

　　程序掃描時間:0.08毫秒

　　產品描述

　　1756-L61控制器是由Allen-Bradley/Rockwell Automation設計的標準ControlLogix系列控制器。1756-L61控制器支持電池備份，當電池耗盡時可以更換電池。該控制器一次最多可處理32個任務，每個任務最多可處理100個程序。1756-L61控制器最多可處理250個控制器連接，并使用CompactFlash卡作為備份存儲器。

　　Allen-Bradley 1756-L61是一款ControlLogix控制器。它具有2 MB用戶內存和478 kb I/O內存可用，可選配128 MB非易失性存儲內存，使用1784-CF128 CompactFlash存儲卡。它是基于機架的控制器，可以放置在1756 ControlLogix機架的任何可用插槽中。該控制器的兼容機箱為1756-A4、1756-A7、1756-A10、1756-A13和1756-A17。它具有開放式外殼，最多可支持250個控制器連接。它還具有一個內置的RS-232串行通信端口。RS232端口支持的協議是DF1全/半雙工、ASCII、DF1無線電調制解調器、Modbus via logic和DH-485。

　　它的最大數字I/O為128,000，最大模擬I/O為4,000，最大總I/O為128,000。1756-L61的控制器任務包括32個任務，每個任務100個程序，以及事件任務：所有事件觸發器。1756-L61具有多種通信選項，例如ControlNet、Data Highway Plus、EtherNet/IP、DeviceNet、SynchLink、遠程I/O以及第三方過程和設備網絡。1756-L61控制器的電流消耗在5.1V DC時為1200 mA，在24V DC時為14 mA。功耗為3.5 W，熱耗散為11.9 BTU/小時。它還具有30V的連續隔離電壓，并在720V DC下測試了60秒。它的工作溫度為0至60攝氏度，存儲溫度為-40至85攝氏度，最高周圍空氣溫度為60攝氏度。

　　Allen-Bradley 1756-L61是一款ControlLogix控制器，具有集成的2MB用戶內存，使控制器能夠處理多達128,000個離散I/O和4000個模擬I/O。該控制器有一個集成的RS232通信端口，可以通過邏輯配置為ASCII、DF1全/半雙工、DF1無線電調制解調器、DH-485和Modbus。

　　該控制器支持獨立和分布式I/O應用的實施。雖然模塊允許250個連接。根據所使用的通信模塊，網絡連接可能會有所不同。它還支持冗余以提高系統可用性，這在關鍵系統中通常是必需的。

　　該控制器還具有通過嵌入式SERCOS接口集成的運動、模擬輸入選項，例如編碼器輸入、LDT輸入和SSI輸入。如果與以太網通信模塊一起使用，該驅動器可以通過以太網I/P實現運動。

　　控制器支持的編程語言包括繼電器梯形圖、結構化文本、功能塊圖（FBD）和順序功能圖（SFC）。

　　與模塊通訊需要RS232通訊線。適用于此模塊的通信是1756-CP3或1747-CP3，連接控制器的直角連接器，直接連接串行端口，3 m(9.84 ft)。該模塊使用電池將用戶程序和數據保留在其內存中。對于A系列控制器，適用的電池為1756-BA1、1756-BATM、1756-BATA，而對于B系列控制器，適用的電池為1756-BA2。
