產品概述

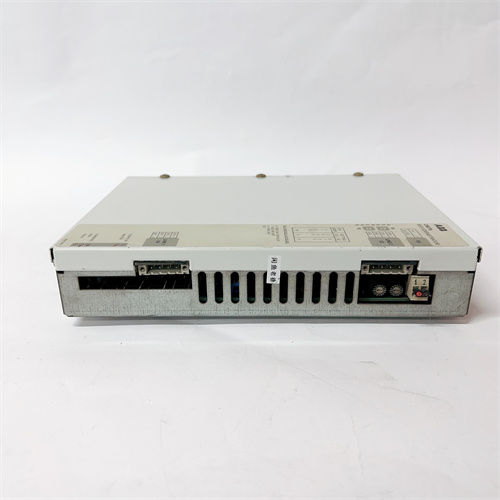

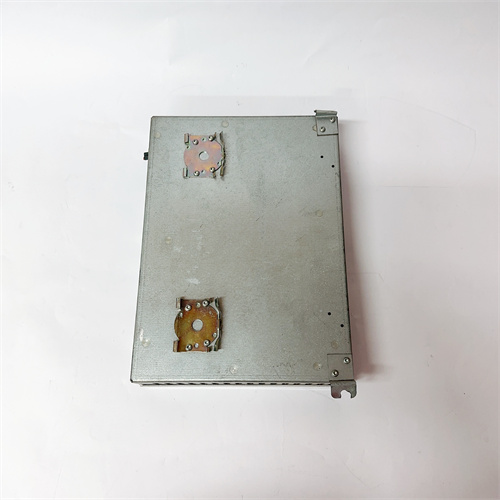

ABB 3BSE017457R1 CI627A AF100 是一款A(yù)BB公司為工業自動化系統設計的關鍵通信接口模塊。該產品是ABB AC 800M系列高性能可編程控制器（PLC）或System 800xA分布式控制系統（DCS）的重要組成部分。具體而言，CI627A 是一款現場總線通信接口模塊，支持AF 100通信協議。AF 100是ABB為其自動化系統開發的、高性能的現場總線網絡，專為過程自動化和需要高確定性、高可靠性的應用而設計。ABB CI627A 模塊作為控制器與AF 100網絡之間的橋梁，使得AC 800M控制器能夠作為主站或從站接入該高速網絡，實現與其他控制器、I/O站或智能設備的高速數據交換。選擇原裝可靠的ABB 3BSE017457R1模塊，是構建基于ABB專有高速網絡的集成自動化解決方案的關鍵。您可以通過ABB系統800xA產品資料庫查找該模塊的相關技術文檔。

產品參數

• 產品型號： ABB 3BSE017457R1 (物料號) / CI627A (通信接口型號)

• 通信協議： AF 100 (ABB Advant Fieldbus 100)

• 所屬系統： ABB AC 800M 控制器系列 或 System 800xA DCS。

• 模塊類型： 現場總線通信接口模塊

• 主要功能： 使AC 800M控制器能夠連接至AF 100總線網絡，實現控制器間、控制器與遠程I/O站之間的實時、確定性數據通信。

• 物理接口： 通常通過光纖或雙絞線連接至AF 100網絡，具體取決于模塊的物理層配置。

• 網絡拓?fù)洌?/span> 支持總線型、星型或環網拓?fù)洌峁└叨鹊木W(wǎng)絡配置靈活性。

• 數據傳輸速率： AF 100網絡支持高速的數據傳輸，以滿足實時控制需求。

• 冗余支持： AF 100網絡本身支持介質冗余，通過CI627A模塊可以構建高可用性的通信路徑。

• 診斷功能： 提供網絡狀態、連接質量、錯誤計數等診斷信息。

優勢與特點

1. 確定性的高性能通信： AF 100總線專為工業過程控制設計，提供了確定性的、低延遲的通信性能。通過ABB CI627A模塊接入此網絡，可以確保關鍵的控制數據和狀態信息在控制器、操作站和I/O設備之間以可預測的速度可靠傳輸，這對于快速閉環控制和復雜的協調控制至關重要。

2. 高度的系統集成與協同： AF 100是ABB自動化生態系統中的核心網絡之一。使用ABB 3BSE017457R1 CI627A模塊，可以無縫地將AC 800M控制器集成到基于Advant或System 800xA的現有工廠架構中，實現新老系統的平滑融合和數據共享，最大限度地保護用戶的既有投資。

3. 強大的網絡診斷與可靠性： 該模塊和AF 100網絡提供深入的診斷功能，便于監控網絡健康狀態、定位通信故障和優化網絡性能。其設計考慮了工業環境的苛刻要求，具備良好的抗干擾能力和可靠性，確保了長期穩定運行。

4. 靈活的網絡配置與擴展： 支持多種網絡拓?fù)浜挽`活的擴展能力。通過AF 100網絡和CI627A模塊，可以方便地?cái)U(kuò)展系統的控制范圍和I/O容量，將分布在廣大區域的控制設備連接成一個統一的整體。

5. 為關鍵應用提供冗余解決方案： AF 100網絡支持介質冗余，結合冗余的控制器配置，可以為不允許中斷的關鍵過程應用構建高可用性的通信和控制架構，極大地提升了整個系統的可用性。

應用領域與案例

ABB 3BSE017457R1 CI627A AF100 模塊主要應用于已經部署或計劃部署ABB Advant或System 800xA系統，并需要利用AF 100高速總線網絡進行集成的中大型流程工業和基礎設施項目。

• 應用領域：

  • 大型過程工業： 石油化工、天然氣處理、大型水廠/污水廠中，連接中央控制器與多個遠程過程控制站。

  • 電力行業： 火力發電廠的DCS系統，用于連接鍋爐、汽機、電氣各單元的控制系統。

  • 造紙與冶金： 生產線的分布式控制系統，協調各工藝段控制器。

  • 基礎設施： 大型樓宇或園區的集中監控系統，連接分散的子站。

• 應用案例：
  在一個大型現代化煉油廠的催化裂化裝置中，其控制系統采用ABB System 800xA。為了將反應器、分餾塔、壓縮機房等多個工藝區域的本地控制器（AC 800M）緊密集成，形成一個統一協調的控制整體，項目采用了AF 100光纖環網作為骨干控制網絡。每個區域的AC 800M控制器都通過CI627A模塊接入該環網。ABB CI627A模塊確保了各控制器之間數以萬計的工藝數據點（如溫度、壓力、閥門開度）能夠以毫秒級的速度同步交換，實現了全裝置的先進過程控制和連鎖保護。當網絡需要擴展新增一個硫回收單元時，只需通過ABB 3BSE017457R1模塊將新控制器接入現有的AF 100環網，即可實現快速集成，充分體現了該通信方案的靈活性和可擴展性。

與競品對比

• 與通用工業以太網（如EtherNet/IP）方案對比： 通用工業以太網更開放，兼容設備多。AF 100是ABB的優化專用網絡，在確定性和與ABB DCS/PLC系統（特別是較早期Advant系統）的深度集成、實時性能優化及特定行業（如電力）的應用經驗上具有獨特優勢。CI627A是實現這種深度集成的關鍵。

• 與PROFIBUS DP/PA等現場總線對比： PROFIBUS是開放的國際標準，設備選擇豐富。AF 100在數據吞吐量、網絡規模和確定性方面通常優于傳統現場總線，更適合作為中型到大型系統的主干控制網絡。它代表了ABB在特定歷史時期的高性能網絡解決方案。

• 與ABB其他通信模塊（如CI854用于PROFINET）對比： CI627A專用于AF 100協議，不可替代。選擇哪種通信模塊完全取決于工廠現有的網絡架構和未來的網絡戰略。在已大量使用AF 100的工廠中，CI627A是必要且最優的擴展和備件選擇。

選型建議與注意事項

1. 明確現有網絡架構： 選擇CI627A模塊的前提是，您的工廠自動化系統已經基于或計劃基于ABB的AF 100總線網絡。必須首先確認現有網絡類型和拓?fù)浣Y(jié)構。

2. 兼容性核查至關重要： 必須嚴格確認CI627A模塊與您現有的AC 800M控制器型號、硬件版本以及AF 100網絡的規格（如光纖類型、傳輸速率）完全兼容。不同時期的AF 100網絡可能有細微差異。

3. 專業的網絡規劃與安裝： AF 100網絡的規劃（如終端電阻設置、光纖熔接、網絡配置）需要專業知識和工具。強烈建議由ABB或具備資質的系統集成商進行設計和實施。

4. 充分利用診斷工具： 學習使用ABB系統軟件中提供的AF 100網絡診斷工具，定期監控網絡負載、錯誤率和各節點狀態，這對于維護一個健康的控制網絡至關重要。

5. 備件策略： 對于依賴AF 100網絡運行的關鍵工廠，應為關鍵的通信節點（如主控制器所在的CI627A模塊）儲備備件。3BSE017457R1是標準的備件物料號。

6. 通過官方授權渠道采購： 鑒于其對系統通信的核心作用和技術專業性，必須通過ABB官方或其授權分銷商（參考ABB系統800xA產品資料庫）進行采購。這確保了獲得正品、正確的技術指導以及與現有系統無縫集成的保障。非官方渠道的模塊可能存在兼容性問題且無法獲得有效的技術支持。
