產品概述

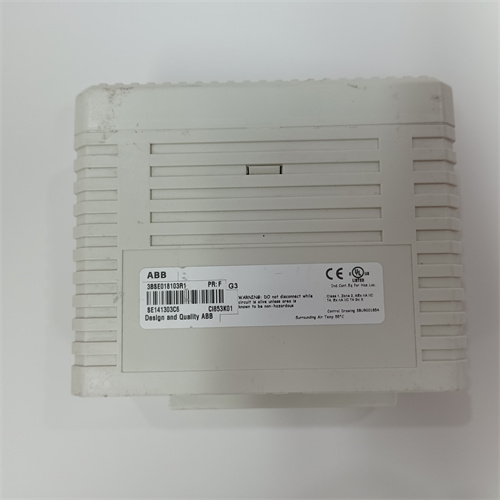

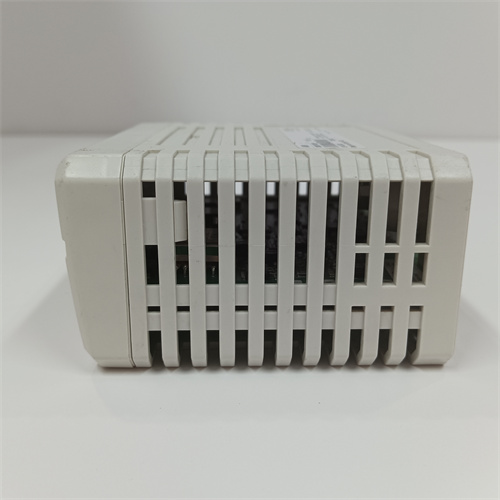

ABB 3BSE018103R1 CI853K01 是ABB公司為其工業自動化旗艦產品——AC 800M系列高性能可編程自動化控制器（PAC）設計的一款關鍵通信接口模塊。該模塊屬于ABB S800 I/O系統與AC 800M控制器之間的重要橋梁，專門用于實現控制器與采用Profibus現場總線協議的遠程I/O站、智能儀表、驅動裝置及其他第三方設備的高速、確定性數據交換。ABB 3BSE018103R1 CI853K01 作為Profibus DP/V1主站模塊，能夠高效管理整個Profibus網絡，確?？刂浦噶畹目煽肯掳l(fā)和過程數據的實時采集。對于構建分布式、模塊化的大型自動化系統，特別是在需要集成大量支持Profibus標準設備的制造業和過程工業中， ABB 3BSE018103R1 CI853K01 是實現系統靈活擴展和高效集成的核心通信樞紐。

產品參數

• 品牌與型號： ABB 3BSE018103R1 / CI853K01

• 產品系列： ABB AC 800M 系列通信接口模塊。

• 模塊類型： Profibus DP 主站通信模塊。

• 關鍵接口與協議：

  • 總線接口： 提供一個9針D-Sub型（RS-485）Profibus DP接口，支持符合EN 50170標準的網絡。

  • 協議支持： 完整支持Profibus DP-V0和DP-V1協議，可實現循環數據交換和非循環通信服務（如參數化、診斷）。

  • 傳輸速率： 自動或手動設置，支持9.6 kbps 至 12 Mbps的標準波特率。

• 性能與規格：

  • 最大站數： 支持連接多達125個從站（實際數量受掃描時間和配置影響）。

  • 數據交換量： 支持大量的輸入/輸出數據交換（每個從站可達244字節輸入/輸出）。

  • 集成方式： 通過高速背板總線與AC 800M控制器（如PM861, PM862）直接耦合。

• 配置與診斷：

  • 通過ABB Control Builder M工程軟件進行硬件組態和網絡參數設置。

  • 需導入從站設備的GSD（設備數據庫）文件。

  • 模塊提供狀態LED指示燈，并可訪問詳細的從站診斷信息。

• 電源要求： 由AC 800M控制器基架或本地電源供電。

• 工作環境：

  • 工作溫度： 0°C 至 +60°C。

  • 防護等級： IP20，需安裝于控制柜內。

優勢與特點

1. 高性能的Profibus DP主站能力： ABB 3BSE018103R1 CI853K01 提供了強大的Profibus網絡管理性能，能夠確保在復雜的多從站網絡環境下，保持快速、確定性的數據循環交換，滿足實時控制應用的需求。其對DP-V1的支持允許進行高級的參數設置和診斷。

2. 與AC 800M控制器的深度集成： 該模塊并非獨立網關，而是作為控制器的一個智能擴展。這意味著Profibus網絡上的I/O數據可以直接映射到控制器的過程映像區，訪問延遲極低，編程時如同使用本地I/O一樣便捷，實現了真正意義上的無縫集成。

3. 卓越的系統可靠性與診斷功能： 模塊設計堅固可靠，支持網絡診斷和詳細的從站級診斷。工程師可以通過工程軟件輕松監控整個Profibus網絡的狀態，快速定位通信中斷、從站故障或配置錯誤，極大縮短了系統調試和維護時間。

4. 靈活的拓?fù)浣Y(jié)構與擴展能力： 支持總線型、樹型等標準Profibus拓?fù)?，方便根?jù)工廠布局靈活布線。通過 CI853K01，可以輕松地將分布在現場的數十甚至上百個I/O站、驅動器、傳感器集成到一個統一的控制系統中，實現高度模塊化和分布式的架構。

5. 簡化的工程與維護流程： 在ABB統一的Control Builder M工程環境中，可以完成從硬件配置、網絡組態到數據映射的所有工作。使用標準的GSD文件，使得集成第三方Profibus設備變得規范化，降低了工程復雜性。

應用領域與案例

ABB 3BSE018103R1 CI853K01 廣泛應用于需要利用Profibus網絡進行分布式控制的自動化領域。

• 案例一：汽車制造焊裝生產線

  • 應用： 連接分布在生產線上的數十個機器人控制器、焊槍控制器、安全光幕和RFID讀碼器。

  • 角色： 作為主站，CI853K01 高速、同步地采集所有設備的狀態數據，并下發焊接程序號和動作指令，確保生產節拍和工藝精度。其可靠的通信是生產線高效、穩定運行的基礎。

• 案例二：大型水處理廠分布式I/O系統

  • 應用： 將地理分散的曝氣池、沉淀池、加藥間的遠程I/O站集成到中央控制室。

  • 角色： 通過 3BSE018103R1 CI853K01 模塊構建廠區級Profibus-DP網絡，可靠地采集各工藝單元的儀表數據（流量、液位、水質）和控制現場設備（泵、閥），實現全廠集中監控和分散控制。

• 案例三：包裝機械多軸同步控制

  • 應用： 協調伺服驅動器、視覺系統、溫度控制器等設備。

  • 角色： 在該模塊管理的Profibus網絡上，實現對各從站設備的精確時鐘同步和高速數據交換，確保多個伺服軸之間的嚴格同步運動，滿足高速、高精度的包裝工藝要求。

與競品對比

與西門子S7-300/400系列（通過CP342-5模塊）或羅克韋爾自動化ControlLogix（通過Prosoft等第三方網關模塊）實現Profibus主站功能相比，ABB 3BSE018103R1 CI853K01 的優勢在于：

• 在ABB AC 800M系統內的原生高性能： 作為控制器直連擴展，其數據交換的效率和實時性優于通過背板連接獨立通信處理器的方案，也優于通過通用網關進行協議轉換的方式。

• 工程環境的高度統一： 配置、編程和診斷完全在ABB原生工程軟件內完成，無需切換平臺或使用第三方配置工具，保證了工程的一致性和數據完整性。

• 在過程與混合行業的廣泛應用驗證： ABB AC 800M在流程和混合行業應用廣泛，CI853K01 在處理混合了過程I/O和運動控制設備的復雜Profibus網絡方面經驗豐富。

選型建議與注意事項

1. 網絡規劃與負載計算： 選型前需詳細規劃Profibus網絡，包括從站數量、每個從站的I/O數據量、網絡總長度和所需波特率。計算總線的掃描周期是否滿足控制實時性要求。

2. 嚴格的兼容性與GSD文件準備： 確認所有計劃連接的Profibus從站設備與DP-V1/V0標準的兼容性。務必從設備制造商處獲取最新版本的GSD文件，以便在工程軟件中正確組態。

3. 正確的網絡安裝與終端電阻： Profibus網絡必須使用專用的屏蔽雙絞線電纜，屏蔽層需正確接地。網絡兩端（首端和末端）的從站必須激活終端電阻，這是保證通信質量的關鍵。

4. 模塊版本與固件確認： 核對 CI853K01 模塊的硬件版本和所需固件版本，確保其與AC 800M控制器型號及Control Builder M軟件版本兼容。

5. 通過授權渠道采購： 建議通過ABB或其授權自動化分銷商購買，以確保獲得正品、正確的技術文檔和GSD文件支持。仿冒模塊可能導致通信不穩定或損壞網絡。詳情請查詢 ABB 3BSE018103R1 CI853K01。

6. 專業的調試與診斷： 網絡配置完成后，應使用軟件中的診斷功能或?qū)Ｓ霉ぞ撸ㄈ鏟rofibus總線分析儀）測試網絡通信質量，優化波特率等參數。務必保存完整的網絡配置和GSD文件庫。定期檢查網絡診斷緩沖區，關注潛在問題。
