產品簡介與概述

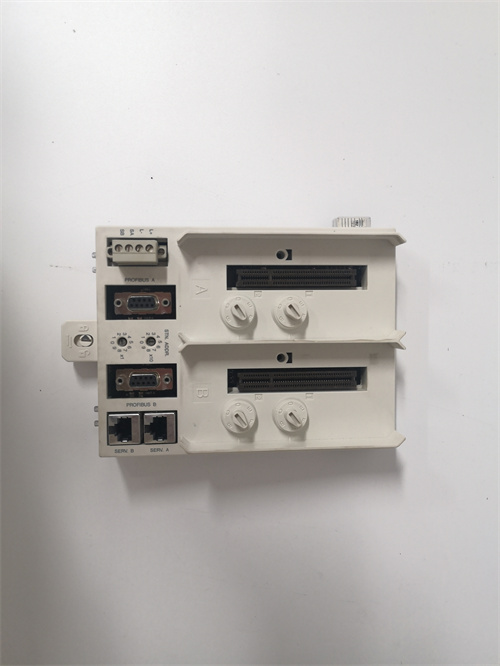

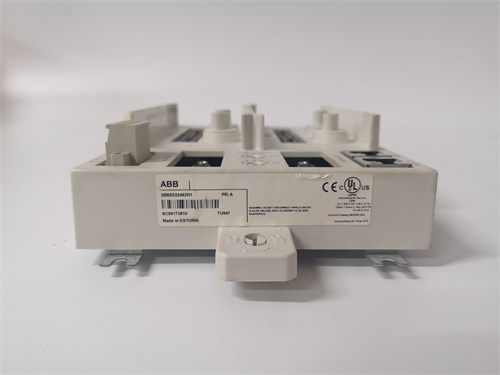

ABB TU847 3BSE022462R1 是一款由ABB公司生產的高性能數字量端子單元，屬于S800 I/O系統的核心配件。該端子單元專門設計用于配合S800系列數字量I/O模塊使用，為現場設備與控制模塊之間提供可靠的電氣連接接口。ABB TU847 3BSE022462R1 采用緊湊型設計，可直接安裝在標準DIN導軌上，與S800 I/O模塊配合構成完整的分布式I/O站點。

作為ABB分布式控制系統（DCS）和可編程邏輯控制器（PLC）系統中的關鍵連接組件，ABB TU847 3BSE022462R1 體現了ABB在工業自動化領域的專業技術與可靠品質。該端子單元提供清晰的接線端子排布、可靠的電氣連接和全面的診斷指示，大大簡化了現場布線工作。ABB TU847 3BSE022462R1 廣泛應用于過程控制、工廠自動化和基礎設施管理等各個領域，為工業自動化系統提供可靠的信號接口。

技術參數

ABB TU847 3BSE022462R1 數字量端子單元專為S800 I/O系統優化設計，其主要技術參數如下：

• 產品類型： 數字量端子單元

• 兼容模塊： ABB S800系列數字量I/O模塊（如DI810、DO810、DI820等）

• 通道數量： 16通道（適配16點數字量模塊）

• 連接方式： 可插拔螺絲端子

• 接線規格： 支持0.2-2.5 mm2導線

• 額定電壓： 24V DC

• 額定電流： 每通道最大2A，總電流受限

• 保護功能： 集成過流保護和浪涌抑制

• 診斷功能： 模塊狀態LED指示、通道狀態指示

• 工作電壓： 由S800 I/O模塊通過背板連接器供電

• 功耗： <1W（典型值）

• 隔離： 通道對總線隔離

• 安裝方式： DIN導軌安裝（符合EN 50022標準）

• 外形尺寸： 標準S800端子單元尺寸

• 工作溫度： -40°C至+70°C（工業擴展溫度范圍）

• 存儲溫度： -40°C至+85°C

• 濕度： 5%至95%非冷凝

• 防護等級： IP20（需安裝于控制柜內）

• 認證： CE，UL，CSA，ATEX/IECEx（用于危險區域）

ABB TU847 3BSE022462R1 的高可靠性和全面保護功能使其成為工業現場信號連接的理想選擇。

優勢與特點

ABB TU847 3BSE022462R1 的主要優勢在于其可靠的電氣連接、清晰的接線標識和與S800 I/O模塊的無縫集成。

1. 可靠的電氣連接： ABB TU847 3BSE022462R1 采用高品質的螺絲端子，確保與現場導線的牢固連接。每個端子都有清晰的編號標識，與I/O模塊通道一一對應，大大減少了接線錯誤。ABB TU847 3BSE022462R1 的可插拔設計允許在無需斷開主接線的情況下更換I/O模塊，提高了維護效率。

2. 集成保護功能： ABB TU847 3BSE022462R1 內置過流保護和浪涌抑制電路，有效防止現場接線錯誤或電氣干擾對I/O模塊造成的損害。這種保護功能顯著提高了整個控制系統的可靠性和使用壽命，減少了因現場故障導致的停機時間。ABB TU847 3BSE022462R1 的保護設計是系統可靠運行的重要保障。

3. 清晰的診斷指示： ABB TU847 3BSE022462R1 前面板配備LED狀態指示燈，可實時顯示模塊工作狀態和通道狀態。通過ABB TU847 3BSE022462R1 的診斷功能，操作員可以快速識別故障通道，大大簡化了系統維護和故障排查過程。綠色LED指示電源正常，每個通道的獨立LED顯示輸入/輸出狀態。

4. 寬溫度范圍適應性： ABB TU847 3BSE022462R1 支持-40°C至+70°C的寬工作溫度范圍，適用于各種惡劣環境條件，包括寒冷地區和高溫工業場所。這種環境適應性使得ABB TU847 3BSE022462R1 成為戶外安裝和極端工況應用的理想選擇。

5. 危險區域認證： ABB TU847 3BSE022462R1 通過ATEX和IECEx認證，可安裝于Zone 2危險區域，滿足石油化工、油氣開采等行業的防爆要求。這使得ABB TU847 3BSE022462R1 能夠在最苛刻的應用環境中安全可靠地工作。

6. 無縫S800系統集成： ABB TU847 3BSE022462R1 與S800 I/O模塊通過背板連接器直接連接，無需額外布線。這種集成設計確保了信號傳輸?shù)目煽啃裕瑫r簡化了系統組裝。ABB TU847 3BSE022462R1 與所有標準S800數字量I/O模塊兼容，提供統一的接口標準。

7. DIN導軌快速安裝： ABB TU847 3BSE022462R1 采用標準DIN導軌安裝設計，可快速固定于控制柜內。模塊的緊湊尺寸節省了寶貴的柜內空間，特別適合高密度I/O應用。

應用領域與實際案例

ABB TU847 3BSE022462R1 廣泛應用于各類工業和基礎設施自動化項目中。

• 石油化工行業： 在煉油廠和化工廠的控制系統中，ABB TU847 3BSE022462R1 用于連接現場開關、按鈕和傳感器信號。ABB TU847 3BSE022462R1 的ATEX認證使其可直接安裝在Zone 2危險區域，簡化了系統設計并降低了布線成本。ABB TU847 3BSE022462R1 的可靠保護功能確保了在惡劣化工環境中的長期穩定運行。

• 電力行業： 在火力發電廠和變電站的自動化系統中，ABB TU847 3BSE022462R1 廣泛用于連接各種開關量信號，如斷路器狀態、隔離開關位置和設備報警信號。ABB TU847 3BSE022462R1 的寬工作溫度范圍和電磁兼容性能使其能夠在發電機房和開關站等嚴苛環境中可靠工作。

• 水處理設施： 在市政和工業水處理廠，ABB TU847 3BSE022462R1 與S800 I/O模塊配合使用，連接水泵狀態、閥門位置、液位開關和流量開關信號。ABB TU847 3BSE022462R1 的防潮設計和可靠性能確保了水處理過程的連續穩定運行。

• 制藥工業： 在符合GMP要求的制藥生產線上，ABB TU847 3BSE022462R1 用于連接設備狀態信號和安全聯鎖信號。其清晰的接線標識便于維護和驗證，符合制藥行業的規范要求。ABB TU847 3BSE022462R1 的高可靠性確保了關鍵工藝參數的安全監控。

• 食品飲料行業： 在食品加工和飲料灌裝生產線中，ABB TU847 3BSE022462R1 用于連接光電傳感器、接近開關和按鈕信號。其堅固設計和IP20防護等級適用于食品工業的潮濕環境（安裝于適當機柜內）。ABB TU847 3BSE022462R1 的快速接線設計簡化了設備調試過程。

• 基礎設施項目： 在機場、地鐵、隧道和大型建筑物的樓宇自動化系統中，ABB TU847 3BSE022462R1 廣泛用于連接照明控制、HVAC設備和安防系統的開關量信號。其緊湊設計和DIN導軌安裝方式便于集成到各種控制柜中。

競品對比

ABB TU847 3BSE022462R1 的主要競爭對手包括西門子的ET 200SP端子模塊、艾默生的CSense系列端子板和菲尼克斯電氣的各類I/O端子模塊。

• 優勢： ABB TU847 3BSE022462R1 與S800 I/O模塊的無縫集成是其最大優勢，確保了最佳的電氣和機械兼容性。ABB TU847 3BSE022462R1 的寬工作溫度范圍和危險區域認證使其適用于更廣泛的應用場景。ABB的全球服務網絡和技術支持也是ABB TU847 3BSE022462R1 的重要優勢。ABB TU847 3BSE022462R1 的可插拔設計簡化了維護操作。

• 劣勢： ABB TU847 3BSE022462R1 專為S800 I/O系統設計，不能直接用于其他品牌的I/O系統。相比一些通用端子板，ABB TU847 3BSE022462R1 的價格可能較高，反映了其專業設計和品牌價值。

選型建議與注意事項

在選擇和使用 ABB TU847 3BSE022462R1 時，請考慮以下幾點：

1. I/O模塊兼容性確認： ABB TU847 3BSE022462R1 需要與特定的S800數字量I/O模塊配合使用。在選型前，請確認您的I/O模塊型號（如DI810、DO810等）與ABB TU847 3BSE022462R1 兼容，確保正確配合工作。

2. 通道數量匹配： ABB TU847 3BSE022462R1 設計用于16通道數字量模塊。確認您的I/O模塊通道數為16，確保完美匹配。使用通道數不匹配的端子單元可能導致連接問題。

3. 現場設備類型考慮： 根據連接的現場設備類型選擇合適的ABB TU847 3BSE022462R1 型號。對于不同信號類型（數字量輸入、數字量輸出），可能需要不同配置的端子單元。

4. 環境條件評估： 根據安裝環境的溫度、濕度和危險等級選擇合適的ABB TU847 3BSE022462R1 型號。對于戶外安裝或惡劣環境，確保選擇寬溫度范圍和適當防護等級的型號。

5. 電流負載確認： 在連接大電流負載時，確認ABB TU847 3BSE022462R1 的額定電流是否滿足要求。每通道最大2A，但總電流受端子單元和I/O模塊限制。

6. 備件策略： 對于關鍵應用，建議在庫存中保留備用ABB TU847 3BSE022462R1 端子單元，以便在故障時快速更換，最小化系統停機時間。

安全注意事項： ABB TU847 3BSE022462R1 作為控制系統的現場接口，其安裝和維護必須遵循相關安全規范：

• 所有安裝、接線和拆卸工作必須由經過培訓的合格人員完成

• 在危險區域（防爆區）安裝時，必須遵循相應的安裝規范和安全要求

• 安裝前確保系統電源已斷開，避免觸電風險

• 不要超過ABB TU847 3BSE022462R1 的額定電壓和電流，以免損壞設備

• 確保所有接線牢固可靠，防止松脫導致的測量錯誤或安全風險

• 保持ABB TU847 3BSE022462R1 和控制柜的清潔干燥，避免導電污染物導致的短路

• 定期檢查ABB TU847 3BSE022462R1 的狀態指示燈，及時發現并處理異常情況

• 遵循ABB提供的安裝手冊和產品文檔中的所有安全指導
