產品簡介與概述

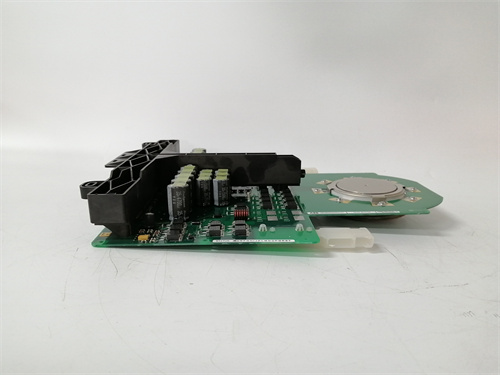

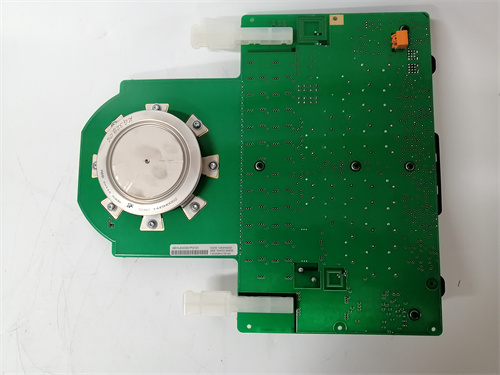

ABB 5SHX1445H0002 3BHL000387P0101 是一款由ABB公司生產的高壓集成門極換流晶閘管（IGCT）功率半導體模塊，屬于ABB高壓功率半導體產品系列的核心組件。該模塊專為高壓大功率變流應用設計，如中壓變頻驅動、靜止同步補償器（STATCOM）、有源濾波器、風電變流器和軌道交通牽引變流器等。ABB 5SHX1445H0002 3BHL000387P0101 結合了晶閘管的低導通損耗和晶體管的可靠關斷能力，為高壓大功率變流器提供高效、可靠的開關解決方案。

作為ABB在功率半導體領域領先技術的代表，ABB 5SHX1445H0002 3BHL000387P0101 體現了ABB超過一個世紀在電力電子和半導體技術方面的深厚積累。該模塊采用先進的IGCT技術和壓接式封裝，具有高可靠性、低損耗和高功率密度的特點。ABB 5SHX1445H0002 3BHL000387P0101 廣泛應用于工業驅動、可再生能源、電網穩定和軌道交通等關鍵領域，為現代電力電子系統提供核心的功率變換能力。

技術參數

ABB 5SHX1445H0002 3BHL000387P0101 IGCT功率半導體模塊專為高壓大功率變流應用優化設計，其主要技術參數如下：

• 產品類型： 集成門極換流晶閘管（IGCT）模塊

• 品牌與型號： ABB 5SHX1445H0002 3BHL000387P0101

• 電壓等級： 4500V（4.5kV）

• 電流等級： 1445A（平均導通電流）

• 峰值電流能力： 具有高浪涌電流承受能力

• 開關頻率： 適用于中壓變頻驅動應用，典型開關頻率范圍

• 導通壓降： 極低的通態壓降，降低導通損耗

• 開關損耗： 優化的開關特性，降低開關損耗

• 門極驅動： 需要外部門極驅動單元

• 封裝形式： 壓接式封裝，提供雙面冷卻能力

• 冷卻方式： 水冷或風冷，取決于系統設計

• 工作結溫： -40°C至+125°C

• 存儲溫度： -40°C至+150°C

• 隔離電壓： 符合高壓隔離標準

• 安裝方式： 壓接式安裝，需要專用夾具

• 應用領域： 中壓變頻驅動、STATCOM、風電變流器、軌道交通牽引

ABB 5SHX1445H0002 3BHL000387P0101 的高壓大功率處理能力使其成為苛刻電力電子應用的理想選擇。

優勢與特點

ABB 5SHX1445H0002 3BHL000387P0101 的主要優勢在于其高壓大功率能力、低損耗特性和高可靠性設計。

1. 高壓大功率能力： ABB 5SHX1445H0002 3BHL000387P0101 設計用于最高4500V電壓和1445A電流的嚴苛應用，能夠處理兆瓦級功率。這種高壓大功率能力使其成為中壓變頻驅動、大型風電變流器和電網級STATCOM等應用的理想選擇。ABB 5SHX1445H0002 3BHL000387P0101 的功率密度顯著高于傳統的功率半導體器件。

2. 低導通損耗： IGCT技術結合了晶閘管的低導通壓降特性，ABB 5SHX1445H0002 3BHL000387P0101 在導通狀態具有極低的電壓降，顯著減少了導通損耗。這種低損耗特性不僅提高了系統效率，還簡化了冷卻系統設計，降低了整體系統成本。ABB 5SHX1445H0002 3BHL000387P0101 的低損耗是其在中壓變頻驅動應用中受歡迎的關鍵因素。

3. 可靠的關斷能力： 與傳統的晶閘管不同，ABB 5SHX1445H0002 3BHL000387P0101 具有可靠的關斷能力，無需復雜的換流電路。通過優化的門極驅動控制，該模塊可以在需要時可靠關斷，實現靈活的PWM控制策略。ABB 5SHX1445H0002 3BHL000387P0101 的關斷能力簡化了變流器拓?fù)浣Y(jié)構，提高了系統可靠性。

4. 壓接式封裝技術： ABB 5SHX1445H0002 3BHL000387P0101 采用壓接式封裝，具有優異的抗熱循環能力和高可靠性。壓接結構消除了焊接連接，避免了熱疲勞失效模式，同時提供雙面冷卻能力，顯著提高了功率密度。ABB 5SHX1445H0002 3BHL000387P0101 的壓接封裝使其在故障模式下表現為短路狀態，便于系統保護設計。

5. 高可靠性設計： 作為ABB第五代IGCT產品，ABB 5SHX1445H0002 3BHL000387P0101 經過嚴格的設計驗證和質量控制，確保在最苛刻的應用環境中長期可靠運行。該模塊的設計壽命超過20年，滿足工業和牽引應用對可靠性的嚴格要求。ABB 5SHX1445H0002 3BHL000387P0101 的可靠性已通過全球數千個安裝案例驗證。

6. 優化開關特性： ABB 5SHX1445H0002 3BHL000387P0101 具有優化的開關特性，在開關速度和開關損耗之間取得良好平衡。這種優化使模塊能夠在中壓變頻驅動的典型開關頻率范圍內高效運行，同時保持低電磁干擾（EMI）特性。ABB 5SHX1445H0002 3BHL000387P0101 的開關特性支持各種先進的控制算法。

7. 雙面冷卻能力： 壓接式封裝允許在模塊兩側安裝散熱器，實現雙面冷卻。這種設計使ABB 5SHX1445H0002 3BHL000387P0101 的散熱能力比傳統模塊提高近一倍，進一步提高了功率密度和可靠性。雙面冷卻特別適合水冷系統設計，可實現緊湊的變流器結構。

8. 成熟的技術平臺： ABB 5SHX1445H0002 3BHL000387P0101 基于ABB成熟的IGCT技術平臺，與ABB門極驅動單元和保護電路完美匹配，簡化了系統設計過程。

應用領域與實際案例

ABB 5SHX1445H0002 3BHL000387P0101 廣泛應用于各類高壓大功率變流系統中。

• 中壓變頻驅動： 在采礦、水泥、石油化工和冶金行業的的大型風機、泵和壓縮機驅動中，ABB 5SHX1445H0002 3BHL000387P0101 作為ACS1000和ACS6000中壓變頻驅動的核心功率器件，實現電機的精確速度控制和節能運行。ABB 5SHX1445H0002 3BHL000387P0101 的高可靠性和高效率確保了這些關鍵設備的連續運行。

• 風電變流器： 在大容量海上和陸上風電機組中，ABB 5SHX1445H0002 3BHL000387P0101 用于全功率變流器或雙饋?zhàn)兞髌鞯墓β首儞Q，實現風能的高效轉換和電網的友好連接。ABB 5SHX1445H0002 3BHL000387P0101 的高可靠性滿足了風電設備20年設計壽命的要求。

• 靜止同步補償器（STATCOM）： 在電網無功補償和電壓穩定應用中，ABB 5SHX1445H0002 3BHL000387P0101 用于STATCOM的功率變換部分，提供快速的無功功率調節能力，改善電能質量，提高電網穩定性。ABB 5SHX1445H0002 3BHL000387P0101 的快速響應特性使其成為動態無功補償?shù)睦硐脒x擇。

• 軌道交通牽引變流器： 在電力機車、高速列車和地鐵車輛的牽引系統中，ABB 5SHX1445H0002 3BHL000387P0101 用于牽引變流器，將接觸網高壓轉換為牽引電機所需的可變電壓和頻率。ABB 5SHX1445H0002 3BHL000387P0101 的緊湊設計和抗振動能力滿足了軌道交通的嚴格要求。

• 船舶電力推進： 在電力推進船舶中，ABB 5SHX1445H0002 3BHL000387P0101 用于推進變頻器，控制主推進電機的轉速和轉矩，實現船舶的精確操控和能效優化。ABB 5SHX1445H0002 3BHL000387P0101 的高可靠性對于船舶安全航行至關重要。

• 工業電源： 在大型工業電源和電化學應用中，ABB 5SHX1445H0002 3BHL000387P0101 用于各種變流器拓?fù)?，提供穩定的直流電源或可調節的交流電源。ABB 5SHX1445H0002 3BHL000387P0101 的過載能力滿足了工業應用的特殊需求。

競品對比

ABB 5SHX1445H0002 3BHL000387P0101 的主要競爭對手包括英飛凌（Infineon）的IGBT模塊、三菱電機（Mitsubishi）的HVIGBT模塊和IXYS的IGBT模塊。

• 優勢： IGCT技術與高壓IGBT相比，具有更低的導通損耗和更高的浪涌電流能力，特別適合中壓變頻驅動等需要高可靠性和過載能力的應用。ABB 5SHX1445H0002 3BHL000387P0101 的壓接式封裝提供了優于焊接式IGBT模塊的抗熱循環能力和故障安全模式。ABB在IGCT領域的持續投入和技術領導地位確保了ABB 5SHX1445H0002 3BHL000387P0101 的性能和可靠性處于行業領先水平。

• 劣勢： IGCT技術需要復雜的門極驅動單元，相比IGBT需要更多的外圍電路支持。ABB 5SHX1445H0002 3BHL000387P0101 的市場普及度不如IGBT廣泛，供應鏈選擇有限。在中低功率應用中，IGCT的成本效益不如IGBT。

選型建議與注意事項

在選擇和使用 ABB 5SHX1445H0002 3BHL000387P0101 時，請考慮以下幾點：

1. 應用需求匹配： 根據您的變流器功率等級、電壓要求和拓?fù)浣Y(jié)構，確認ABB 5SHX1445H0002 3BHL000387P0101 的電壓（4500V）和電流（1445A）等級是否滿足要求?？紤]過載能力和安全裕量。

2. 門極驅動單元選擇： ABB 5SHX1445H0002 3BHL000387P0101 需要專用的門極驅動單元。選擇ABB推薦的門極驅動器，確保與模塊的完美匹配和最佳性能。

3. 散熱系統設計： 正確設計散熱系統對ABB 5SHX1445H0002 3BHL000387P0101 的可靠運行至關重要。根據應用損耗計算確定冷卻方式（水冷或風冷）和散熱器尺寸，確保模塊結溫在規定范圍內。

4. 機械安裝： ABB 5SHX1445H0002 3BHL000387P0101 采用壓接式安裝，需要專用夾具確保正確的壓接力和電氣接觸。遵循ABB的安裝指南，使用推薦的工具和力矩。

5. 保護電路設計： 設計適當?shù)倪^流、過壓和di/dt保護電路，確保ABB 5SHX1445H0002 3BHL000387P0101 在故障條件下得到有效保護。參考ABB應用筆記中的推薦電路參數。

6. 并聯和串聯使用： 對于更高功率的應用，可能需要并聯或串聯多個ABB 5SHX1445H0002 3BHL000387P0101 模塊。咨詢ABB技術支持，獲取并聯和串聯應用的指導。

7. 備件策略： 對于關鍵應用，建議庫存?zhèn)溆?span style="font-weight: 600;">ABB 5SHX1445H0002 3BHL000387P0101 模塊，以最小化故障時的停機時間。

安全注意事項： ABB 5SHX1445H0002 3BHL000387P0101 工作在高電壓大功率環境中，其安裝和維護必須遵循嚴格的安全規范：

• 所有安裝、配置和維護工作必須由經過培訓的合格人員完成

• 在操作ABB 5SHX1445H0002 3BHL000387P0101 和相關設備前，確保系統已完全斷電并接地

• 注意直流母線電容可能存儲危險電壓，斷電后需等待充分放電

• 使用適當?shù)膫€(gè)人防護裝備，包括絕緣手套和護目鏡

• 遵守所有適用的電氣安全規范和標準

• 遵循ABB提供的所有安全指導和應用筆記

• 定期檢查ABB 5SHX1445H0002 3BHL000387P0101 和相關電路的連接和狀態

• 在帶電設備附近工作時，嚴格遵守鎖定/掛牌程序
