產品描述

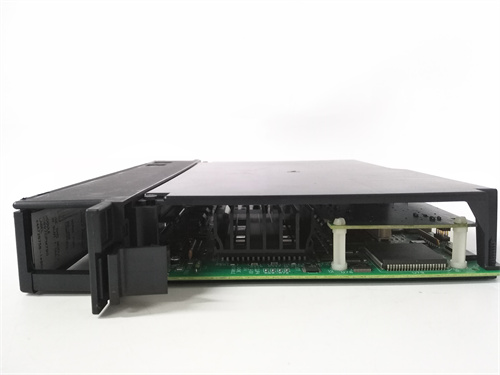

GE IC697ALG320 是美國通用電氣（GE）公司為其經典的可編程邏輯控制器系列——GE Fanuc Series 90-70 PLC 設計的一款高精度模擬量輸出模塊。該模塊是90-70系列I/O系統的重要組成部分，專門用于將PLC內部運算處理后的數字量控制信號，高精度地轉換為標準的模擬量信號（如4-20mA或0-10V DC），以驅動現場的執行機構，例如調節閥、變頻器速度給定、定位器或記錄儀等。在過程控制與復雜自動化系統中，IC697ALG320 扮演著“控制信號之手”的關鍵角色，其輸出的穩定性和精度直接影響到閉環控制的性能。對于需要精確連續調節的場合，如溫度、壓力、流量或液位控制，選用GE IC697ALG320 這類高質量模擬量輸出模塊是實現穩定和優化控制的基礎。

產品參數

• 產品系列：GE Fanuc Series 90-70 PLC I/O模塊

• 模塊類型：模擬量輸出模塊

• 輸出通道數量：通常為8個獨立通道。

• 輸出信號類型：

  • 電流輸出：4-20mA DC（典型），支持二線制或四線制負載。

  • 電壓輸出：可能支持0-10V DC， ±10V DC等范圍（具體取決于模塊版本和跳線設置）。

• 輸出分辨率：高分辨率，通常為12位或更高，確保精細的控制精度。

• 精度：在規定的溫度和工作條件下，典型精度優于±0.1% 滿量程。

• 負載能力：

  • 電流輸出：通常最大負載電阻為XXX歐姆（如600Ω， 具體需查手冊）。

  • 電壓輸出：通常最小負載電阻為XXX千歐姆。

• 更新速率：快速的通道更新速度，滿足大多數過程控制的響應要求。

• 隔離：通道之間以及通道與背板總線之間通常具有光電隔離，防止干擾和接地環路問題。

• 診斷功能：

  • 模塊級狀態指示燈（電源、故障、通信）。

  • 可能的輸出回路監測（如斷線檢測，取決于具體型號和配置）。

• 連接方式：通過可拆卸的前連接器（螺釘端子排）進行現場接線。

• 兼容性：必須安裝在Series 90-70 PLC的指定I/O機架（如IC697CHS系列機架）中，并占用相應槽位。

• 配置：通過GE的編程軟件（如VersaPro， Proficy Machine Edition）設置每個通道的輸出類型、量程和報警限值。

優勢與特點

1. 高精度與出色的穩定性：GE IC697ALG320 采用精密的數模轉換器（DAC）和穩定的參考電壓源，提供了高分辨率和低漂移的模擬輸出，確保長期運行下控制信號的準確性，是實現精確過程控制的關鍵。

2. 高通道密度與靈活性：在一個模塊上集成8個輸出通道，提高了控制柜的空間利用率和系統的性價比。每個通道可獨立配置為電流或電壓輸出（取決于硬件版本），適應多樣化的現場設備需求。

3. 強大的系統集成與可靠性：作為原生的Series 90-70系列模塊，它與GE CPU和編程環境無縫集成。工業級的設計確保了其在振動、噪聲和溫度波動的工業環境中的高可靠性，平均無故障時間長。

4. 便捷的維護與診斷：模塊狀態指示燈和通過軟件訪問的診斷信息，有助于快速識別模塊本身或外部回路的問題。模塊化設計支持相對便捷的更換（在系統允許條件下）。

5. 成熟的平臺與廣泛支持：Series 90-70是經過全球大量工業應用驗證的成熟平臺，IC697ALG320 作為其標準模擬量輸出模塊，擁有豐富的應用案例、技術文檔和備件供應渠道，降低了用戶的長期維護風險。

應用領域與案例

• 應用領域：廣泛應用于需要模擬量連續控制的流程工業和制造業，例如：化工過程控制（反應器溫度、壓力調節）、水處理（加藥泵控制、pH值調節）、食品飲料（混合比例控制）、暖通空調（冷水閥、風門控制）以及生產線上的速度與張力控制。

• 應用案例：在一個化工廠的聚合反應釜溫度控制系統中，PLC根據溫度傳感器的反饋，通過PID運算計算出加熱/冷卻閥門的開度指令。該指令通過GE IC697ALG320 模擬量輸出模塊轉換為4-20mA信號，驅動安裝在蒸汽管道和冷卻水管道上的氣動調節閥的執行機構。IC697ALG320 的高精度輸出確保了閥門位置的精確控制，從而將反應釜溫度穩定維持在工藝設定值附近，保障了產品質量和生產安全。

與競品對比

• 與羅克韋爾自動化（Allen-Bradley）PLC-5系列1771-OFE模擬量輸出模塊對比：兩者均為同時代經典PLC的高性能模擬量模塊。GE IC697ALG320 在通道密度（8通道）上通常更具優勢，可能提供更高的集成度。羅克韋爾1771系列則在某些特定行業（如北美汽車業）的生態系統中根深蒂固。選擇往往取決于現有系統的基礎架構。

• 與西門子（Siemens）SIMATIC S5-115U的模擬量輸出模塊對比：西門子S5系列也是同期的重要競爭者。IC697ALG320 的優勢可能體現在其與GE系列90-70系統在編程軟件和網絡配置上的統一性，以及在某些應用領域中性能和穩定性的口碑。技術參數上兩者接近，核心區別在于所屬的生態系統。

• 核心優勢總結：GE IC697ALG320 的核心競爭力在于其為 “GE Series 90-70這一經典、高性能PLC平臺” 提供了高密度、高精度且可靠的模擬量輸出解決方案。對于仍在運行和維護90-70系統的用戶而言，它是進行系統擴展或備件替換的值得信賴的標準選擇。

選型建議與注意事項

• 選型建議：

  1. 系統兼容性確認：首要確認您的PLC主機架是GE Series 90-70系列，并檢查機架型號、電源容量和固件版本是否支持IC697ALG320模塊。

  2. 明確輸出需求：詳細列出每個輸出通道需要驅動的設備類型（如閥門定位器、變頻器）、所需的信號類型（4-20mA/0-10V）以及負載阻抗。

  3. 精度與分辨率要求：根據控制工藝的精度要求，確認模塊的分辨率和精度指標是否滿足。

  4. 環境適應性：考慮安裝環境的溫度、濕度及電磁干擾情況，確保符合模塊的工作規格。

• 注意事項：

  1. 正確接線與接地：嚴格遵循手冊進行接線，區分通道端子、公共端和電源。為模擬信號線實施良好的屏蔽和單點接地，至關重要。

  2. 負載匹配：確保輸出回路的負載（電阻）在模塊規定的驅動能力范圍內，避免過載導致輸出不準或損壞。

  3. 防止短路：電壓輸出端嚴禁短路，電流輸出端嚴禁開路。設計外部回路時應考慮保護措施。

  4. 配置與校準：使用正確的編程軟件對模塊進行通道類型、量程等參數配置。對于極高精度要求，可考慮定期進行系統校準。

  5. 備件與版本：作為備件采購時，提供完整的IC697ALG320型號。對于老舊系統，需注意可能存在不同的硬件版本。
