產品描述

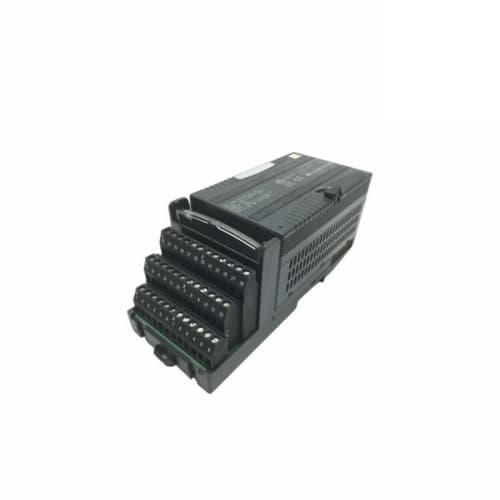

GE IC200ALG620 是通用電氣（GE）公司為其VersaMax系列可編程邏輯控制器（PLC）設計的一款高性能模擬量輸入模塊。該模塊屬于VersaMax系列I/O系統，專門用于高精度地采集來自現場過程儀表（如壓力變送器、溫度變送器、流量計等）的模擬量信號，并將其轉換為數字信號供PLC的CPU處理。在工業自動化系統中，GE IC200ALG620 是實現精確過程監測與閉環控制的關鍵“感知”組件。其模塊化、緊湊的設計使其能靈活地安裝在VersaMax的本地或遠程I/O站中，為需要大量模擬量信號輸入的應用（如環境監控、水處理、小型過程控制等）提供了經濟高效的解決方案。通過部署此模塊，用戶可以可靠地獲取關鍵的工藝參數，從而做出精確的控制決策。

產品參數

• 產品系列：GE VersaMax PLC系列

• 模塊類型：模擬量輸入模塊

• 輸入通道數量：通常為4個差分輸入通道。

• 支持信號類型：

  • 電壓輸入：例如 0-5V DC， 0-10V DC， ±5V DC， ±10V DC。

  • 電流輸入：例如 0-20mA， 4-20mA。

  • 可通過配置選擇不同信號類型和量程。

• 輸入分辨率：高分辨率，通常為16位（包括符號位），提供65，536個計數值。

• 精度：在額定工作條件下，典型精度優于±0.1% 滿量程。

• 采樣速率：可配置，每個通道的采樣速度較快，能滿足大多數過程應用。

• 輸入阻抗：

  • 電壓輸入：高阻抗（通?！? MΩ）。

  • 電流輸入：低阻抗（通常250Ω，用于將4-20mA轉換為1-5V電壓）。

• 共模抑制比：高CMRR，有效抑制共模噪聲。

• 隔離：

  • 通道間隔離：通常通道之間不隔離（共用公共端）。

  • 通道與系統隔離：通道組與背板/系統側之間通常具有光電隔離。

• 診斷功能：

  • 模塊狀態指示燈（電源、故障）。

  • 輸入超量程/欠量程檢測。

• 連接方式：通過可拆卸的螺釘端子排進行現場接線。

• 配置：通過GE的編程軟件（如Proficy Machine Edition或VersaPro）設置每個通道的信號類型、量程、濾波時間和報警值。

• 工作溫度：0°C 至 60°C。

• 安裝：可安裝在VersaMax標準I/O基座或機架上。

優勢與特點

1. 高精度與經濟性的平衡：GE IC200ALG620 在提供16位高精度輸入的同時，保持了VersaMax系列一貫的高性價比優勢，特別適合對成本敏感且需要可靠模擬量采集的中小型應用。

2. 靈活的配置與易用性：每個通道均可獨立配置為電壓或電流輸入，并選擇不同的量程，適應多樣化的傳感器類型。直觀的軟件配置界面簡化了工程設置。

3. 緊湊的模塊化設計：小巧的尺寸節省了控制柜空間，可以高密度安裝，提高了系統的整體I/O容量和布局靈活性。

4. 可靠的性能：采用工業級元件設計，具有良好的噪聲抑制能力和穩定性，確保在工業環境中長期提供準確的測量數據。

5. 與VersaMax生態系統的無縫集成：作為VersaMax系列的原生模塊，它與VersaMax CPU、其他I/O模塊及編程軟件完全兼容，支持統一的工程開發和維護流程。

應用領域與案例

• 應用領域：廣泛應用于需要模擬量監測的中小型自動化系統，包括：樓宇自動化（HVAC監控）、水處理與水泵控制、小型過程控制設備、環境監測站、實驗室設備以及生產線上的參數監測（如溫度、壓力）。

• 應用案例：在一個小型樓宇的能源管理系統中，需要監測各樓層的供水溫度和回水溫度以優化鍋爐運行。多個PT100溫度傳感器通過溫度變送器轉換為4-20mA信號，接入GE IC200ALG620 模塊的各個通道。PLC CPU讀取這些溫度值，計算溫差和能耗，并據此控制循環泵的頻率和鍋爐的啟停。該模塊的高精度確保了溫度測量的準確性，從而實現了有效的節能控制。

與競品對比

• 與羅克韋爾自動化（Allen-Bradley）Micro800系列模擬量輸入模塊對比：兩者都面向中小型緊湊應用。GE IC200ALG620 的優勢在于其作為 “成熟VersaMax平臺” 的一部分，在模塊種類豐富度、網絡擴展能力以及與GE中高端產品的銜接上可能更具優勢。Micro800則在集成開發環境（CCW）的易用性和與羅克韋爾云服務的連接上可能有其特點。

• 與西門子（Siemens）SIMATIC S7-1200的模擬量輸入模塊對比：S7-1200系列性能強大，生態完善。IC200ALG620 的核心競爭力在于其 “在現有VersaMax用戶群中的高性價比和替換便利性”。對于已經使用VersaMax系統的用戶，選擇同系列模塊可以最大化保護現有投資，降低學習和維護成本。

• 核心優勢總結：GE IC200ALG620 的核心競爭力在于其為 “GE VersaMax生態系統” 提供了一個可靠、精確且經濟的模擬量輸入解決方案。它在不犧牲關鍵性能的前提下，為預算有限或系統規模中等的項目提供了極具吸引力的選擇。

選型建議與注意事項

• 選型建議：

  1. 系統架構確認：確認主控制器為GE VersaMax系列PLC，并規劃好本地或遠程I/O站的配置。

  2. 信號需求分析：明確每個通道需要連接的傳感器類型、輸出信號（電壓/電流）及量程范圍。

  3. 精度與速度要求：評估工藝對測量精度和刷新速度的要求，確認模塊的規格滿足需求。

  4. 環境考慮：確保安裝環境的溫度、濕度符合模塊的工作范圍。

• 注意事項：

  1. 正確接線：嚴格按照手冊區分電壓和電流輸入的接線方式。對于電流輸入，需正確連接信號線和回路供電。

  2. 屏蔽與接地：使用屏蔽雙絞線連接傳感器，并在PLC側實施良好、單一的接地，以最大程度減少電磁干擾。

  3. 配置匹配：在編程軟件中進行的通道配置（類型、量程）必須與實際接線和傳感器輸出完全一致，否則會導致讀數錯誤。

  4. 傳感器供電：若使用兩線制變送器，需確保系統能為變送器提供回路電源（可能通過模塊或外部電源）。
