產品描述

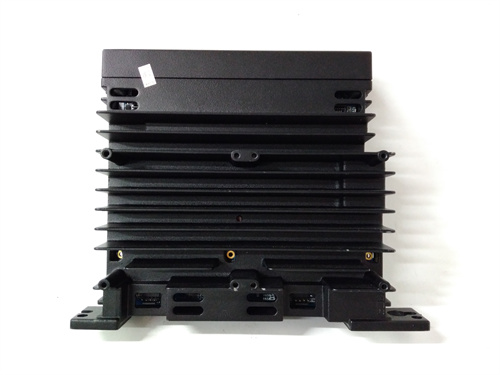

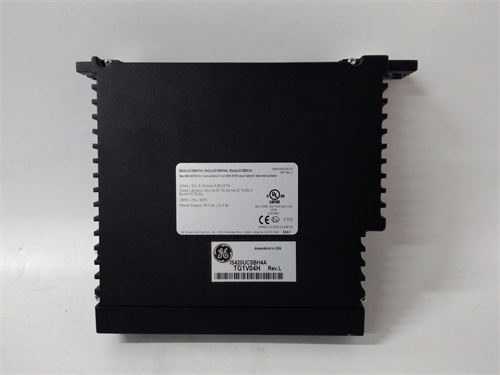

GE IS420UCSCH1A 是美國通用電氣（GE）公司為其Mark VIe系列燃?xì)廨啓C(jī)/蒸汽輪機控制系統設計的一款核心控制模塊。該模塊全稱為通用控制器與站控制模塊，是Mark VIe分布式控制架構中的關鍵節點，負責執行復雜控制算法并協調同一機架內所有I/O模塊的數據交換。在燃?xì)廨啓C(jī)控制系統中，GE IS420UCSCH1A 模塊作為控制機架的主處理器，通過高速以太網與其他控制器及人機界面通信，確保整個動力島的安全、高效運行。該模塊支持冗余配置和熱插拔功能，專為7x24小時連續運行的關鍵電力應用而設計。作為GE Speedtronic控制平臺的核心組件，IS420UCSCH1A 的可靠性直接關系到發電機組的可用性和安全性。

產品參數

• 產品系列：通用電氣 Mark VIe 燃?xì)廨啓C(jī)控制系統

• 模塊類型：通用控制器與站控制模塊（UCSC）

• 處理器架構：高性能實時處理器（通常基于PowerPC架構）

• 內存配置：板載RAM和閃存，用于存儲控制程序和數據

• 控制功能：

  • 執行燃?xì)廨啓C(jī)/蒸汽輪機控制與保護邏輯

  • 管理本地I/O機架的數據采集與輸出

  • 處理順序控制、調節控制和安全保護功能

• 通信接口：

  • 雙10/100/1000Mbps以太網端口（支持HSR/PRP冗余協議）

  • 專用I/O總線接口（用于連接本地I/O模塊）

  • 調試維護端口（RS-232或USB）

• 冗余特性：支持1:1硬件冗余配置，可實現無擾切換

• 熱插拔支持：在系統運行時支持模塊更換（需遵循安全規程）

• 工作電源：24 VDC或125 VDC（通過背板供電）

• 工作溫度：0°C 至 +70°C（工業標準范圍）

• 狀態指示：前面板配備多色LED指示燈，顯示電源、運行、故障、網絡和主/備狀態

• 固件升級：支持通過工程工具在線升級

優勢與特點

1. 燃?xì)廨啓C(jī)控制專用設計：IS420UCSCH1A 是專為燃?xì)廨啓C(jī)控制需求開發的專用控制器，其硬件架構和實時操作系統針對快速響應、高可靠性的控制任務進行了深度優化，與通用PLC相比具有更強的專業性和可靠性。

2. 高可靠性冗余架構：模塊支持1:1硬件冗余配置，當主控制器發生故障時，備用控制器可在毫秒級內無縫接管控制任務，確保燃?xì)廨啓C(jī)連續穩定運行，滿足電力行業對高可用性的嚴苛要求。

3. 強大的網絡通信能力：集成雙千兆以太網端口支持HSR/PRP等高可用性網絡協議，確?？刂破鏖g通信的實時性和可靠性，為分布式控制架構提供堅實基礎。

4. 完善的診斷功能：提供詳細的硬件和軟件診斷信息，包括溫度監測、內存檢查、通信狀態等，便于預測性維護和快速故障排查。

5. 與Mark VIe生態系統完全兼容：作為Mark VIe系統的原生組件，IS420UCSCH1A 與GE的I/O模塊、工程工具（ToolboxST）和操作界面完全集成，簡化了系統配置和維護工作。

應用領域與案例

• 應用領域：主要用于采用GE Mark VIe控制系統的發電領域，包括：

  • 燃?xì)廨啓C(jī)發電廠（簡單循環和聯合循環）

  • 蒸汽輪機電廠

  • 大型工業驅動應用

  • 船舶動力系統

• 應用案例：在一座聯合循環電廠中，燃機控制系統采用Mark VIe架構，其中燃料控制機架配置了冗余的IS420UCSCH1A 控制器。這兩個控制器同步運行相同的控制程序，實時監測燃料閥位置、火焰信號和排氣溫度。當主控制器檢測到內部存儲器錯誤時，系統自動切換到備用控制器，同時發出維護警報。電廠人員可在機組不停機的情況下更換故障模塊，極大提高了系統的可用性。

與競品對比

• 與西門子SGT系列燃機配套的T3000控制系統對比：西門子T3000是高度集成的DCS系統，而GE Mark VIe采用分布式架構。IS420UCSCH1A 的優勢在于其控制器的專業化和高性能，特別適合需要快速閉環控制和高可靠性的燃?xì)廨啓C(jī)應用。T3000則在工廠級集成方面更具優勢。

• 與三菱M701F燃機配套的DIASYS控制系統對比：兩者都是重燃控制領域的頂級方案。IS420UCSCH1A 的核心優勢在于其經過全球大量裝機驗證的成熟度和與GE燃機本體設計的深度耦合，在控制算法優化和全球服務網絡方面具有競爭優勢。

• 核心優勢總結：GE IS420UCSCH1A 的核心競爭力在于其作為GE重型燃?xì)廨啓C(jī)控制技術的專業載體，提供了經過驗證的高可靠性、確定性實時控制和強大冗余能力的完整解決方案。

選型建議與注意事項

• 選型建議：

  1. 系統架構匹配：確認該模塊用于Mark VIe系統的具體應用（燃機控制、汽機控制等），并規劃好冗余配置需求。

  2. 軟件版本協調：確保控制器的固件版本與控制應用程序及工程工具版本兼容。

  3. 網絡規劃：設計合理的HSR/PRP網絡拓?fù)?，確保通信可靠性。

  4. 環境適應性：考慮安裝環境的溫度、振動和電磁干擾條件。

• 注意事項：

  1. 專業工程實施：燃?xì)廨啓C(jī)控制系統的組態和調試必須由經過GE認證的工程師執行。

  2. 靜電防護：模塊為精密電子設備，操作時必須采取完善的防靜電措施。

  3. 熱插拔規范：冗余配置下支持熱插拔，但必須嚴格遵循GE的安全操作規程。

  4. 參數備份：更換控制器前務必備份所有控制參數和應用程序。

  5. 生命周期管理：關注GE對該產品的技術支持周期，制定合理的備件策略。
