產品概述

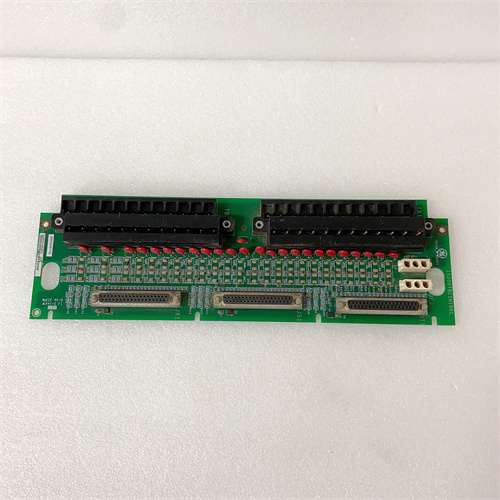

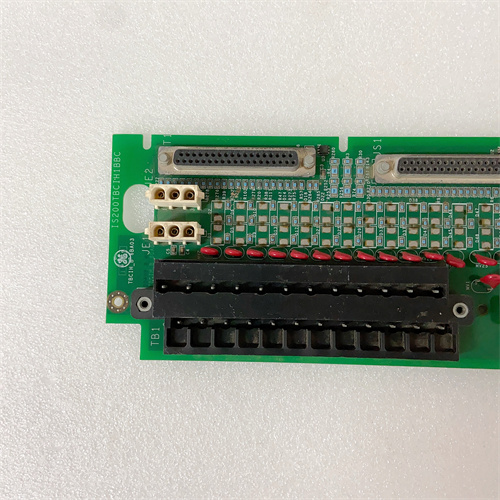

GE IS200TBCIH2CAA 是通用電氣（GE，現為GE Vernova旗下業務）Mark VI系列燃氣輪機/蒸汽輪機控制系統中的一個核心組件。具體而言，它是一款端子板接口模塊或信號調理模塊，屬于Mark VI I/O子系統的一部分。Mark VI系統是GE用于其重型燃氣輪機和聯合循環機組的主力控制與保護平臺。GE IS200TBCIH2CAA 模塊在系統中扮演著關鍵現場信號與控制系統核心之間的“翻譯官”和“適配器”角色。它安裝在專用的I/O端子板機架中，負責連接來自現場傳感器（如熱電偶、熱電阻RTD、壓力變送器）或執行機構的原始信號電纜，并對這些信號進行必要的調理、隔離、濾波和類型轉換（例如，將熱電偶的毫伏信號轉換為標準電壓信號），然后通過高可靠性的背板總線將處理后的信號傳送給Mark VI控制器（如<CPU>）。其設計的核心目標是確保高噪聲工業環境下的信號完整性、精度和可靠性。選擇 GE IS200TBCIH2CAA，意味著為您的關鍵渦輪機控制系統信號鏈配置了一個經過嚴格驗證、堅固可靠的前端接口。

產品參數

• 所屬系統：GE Mark VI 燃氣輪機/蒸汽輪機控制系統。

• 模塊類型：端子板接口模塊（Terminal Board Interface Module），通常用于模擬量溫度信號（熱電偶/RTD）的接入。

• 信號處理功能：

  • 信號調理：提供對微弱模擬量信號（特別是熱電偶的毫伏級信號）的放大和濾波。

  • 冷端補償：對于熱電偶輸入，模塊或其所處的端子板通常提供高精度的冷端補償，以補償接線端子處的環境溫度變化。

  • 電氣隔離：在輸入通道與系統背板之間提供電氣隔離，防止接地環路干擾和高壓竄入，保護昂貴的控制系統。

• 輸入類型：根據型號后綴和配置，可能支持：

  • 多種熱電偶類型（如 J, K, T, E, R, S, B型）。

  • 熱電阻RTD（如 Pt100, Pt1000）。

  • 也可能支持其他低電平直流電壓信號。

• 通道配置：通常為高密度多通道設計（例如16通道），每個通道可獨立配置。

• 連接方式：

  • 現場側：通過可插拔的螺絲端子或彈簧端子連接現場信號電纜。

  • 系統側：通過高密度連接器插入Mark VI的專用端子板機架，與背板總線相連。

• 診斷功能：可能具備基本的通道健康狀態監測（如斷線檢測）。

• 環境規格：設計用于安裝在渦輪機控制柜內，滿足工業環境對溫度、濕度和抗震動的要求。

優勢與特點

1. 針對渦輪機應用的優化設計：GE IS200TBCIH2CAA 并非通用模塊，其電路設計和元件選型專門針對燃氣輪機/蒸汽輪機現場常見的高溫、振動和電氣噪聲環境進行了優化，確保了關鍵溫度、壓力等參數測量的長期穩定性和準確性。

2. 卓越的信號完整性與抗干擾能力：通過精密的信號調理電路和高等級的電氣隔離，有效抑制了來自大功率電機、變頻器和開關設備產生的電磁干擾，保證了微弱傳感器信號的純凈度，這是高精度控制和可靠保護的基礎。

3. 高密度與易于維護：模塊提供多通道輸入，節省了機架空間。其前端采用可插拔的端子排設計，使得現場接線、校驗和更換傳感器時無需斷開背板連接，極大地方便了安裝和維護工作。

4. 與Mark VI系統的無縫集成：作為Mark VI I/O系統的原生組件，其硬件和固件與控制器、工程軟件（ToolboxST）完全兼容。在軟件中可以方便地對每個通道進行類型配置、量程設置和校準，實現了統一的工程環境。

5. 高可靠性與長壽命：采用工業級乃至軍用級的元器件和嚴格的生產工藝，平均無故障時間（MTBF）長，能夠滿足發電設備連續運行數年的大修周期要求。

應用領域與案例

應用領域：專用于使用GE Mark VI控制系統的重型燃氣輪機發電機組、蒸汽輪機以及聯合循環電站。

應用案例：

• 9F級燃氣輪機燃燒溫度監測：在燃氣輪機燃燒室和透平排氣段，布置了大量的K型或N型熱電偶來監測溫度分布，防止局部過熱。這些熱電偶的信號電纜接入多個 GE IS200TBCIH2CAA 模塊。模塊對信號進行調理和冷端補償后，將精確的溫度數據送至控制器，用于燃燒調整、性能計算和超溫保護，直接關系到機組效率和葉片壽命。

• 蒸汽輪機缸體與轉子金屬溫度監測：在汽輪機啟停和運行過程中，需要精確監控汽缸和轉子的金屬溫度以評估熱應力。安裝在缸壁和轉子上的專用熱電偶信號通過 IS200TBCIH2CAA 模塊接入系統。其可靠性和精度對于實現最優啟停曲線、防止轉子熱彎曲和缸體變形至關重要。

• 大型壓縮機軸承溫度保護：在驅動壓縮機的燃氣輪機或蒸汽輪機的軸承部位，RTD或熱電偶用于監測軸承溫度。該模塊采集這些信號，當溫度異常升高時，為控制系統提供準確的報警和停機保護信號，防止軸瓦熔化等嚴重設備損壞。

與競品對比分析

與采用通用PLC模擬量輸入模塊或第三方信號調理器的方案，以及其他渦輪機控制系統廠商（如西門子、三菱）的專用I/O模塊相比，GE IS200TBCIH2CAA 的核心優勢在于：

• 原廠系統內的深度匹配與性能保證：該模塊是GE為其Mark VI系統“量身定制”的，其噪聲抑制特性、溫度漂移補償、與控制器AD采樣電路的匹配都經過系統級優化和測試，能提供最佳整體性能。通用模塊難以達到同等的系統級優化水平。

• 完整的責任鏈與技術支援：使用GE原廠I/O模塊，從傳感器到控制器的整個信號鏈責任由GE承擔。出現測量問題時，可以獲得GE從現場儀表到控制邏輯的完整技術支持和根本原因分析?；旌掀放茣：熑谓缦?。

• 在現有Mark VI存量市場的必須性：對于全球數千臺已安裝的Mark VI系統，任何維護、修復或升級都必須使用原廠或認證兼容的備件（如 IS200TBCIH2CAA），這是保證系統兼容性、功能安全性和延續廠家保修支持的唯一途徑。
  通用方案可能在成本或與工廠其他非關鍵系統的集成靈活性上有優勢。但對于燃氣輪機、蒸汽輪機這種對控制精度、響應速度和可靠性要求極高的核心動力設備，原廠專用的 GE IS200TBCIH2CAA 模塊是不可或缺的。

選型建議與注意事項

1. 嚴格確認系統與機架兼容性：必須確認您的系統是GE Mark VI（注意與Mark VIe區分），并確認I/O端子板機架的具體型號和版本，確保 IS200TBCIH2CAA 模塊的硬件版本與之完全兼容。

2. 明確信號類型與量程：詳細記錄每個通道需要接入的傳感器類型（熱電偶分度號、RTD類型）、量程范圍以及是否要求隔離。

3. 傳感器與接線規范：使用符合精度要求的熱電偶或RTD，并正確選用對應的補償導線（對于熱電偶）。嚴格按照端子定義和扭矩要求接線，并做好電纜屏蔽層的單點接地。

4. 軟件組態與通道配置：在Mark VI的工程軟件ToolboxST中，需要對每個 IS200TBCIH2CAA 模塊的每個通道進行正確的硬件類型配置、工程單位轉換和報警限值設置。

5. 上電前檢查與校準：安裝并接線后，在上電前應進行通路檢查和絕緣檢查。系統上電后，應使用標準信號源對重要溫度回路進行現場校準驗證，確保測量精度。

6. 環境與散熱：確保模塊安裝機柜的環境溫度在允許范圍內，通風良好，避免局部過熱影響模塊壽命和測量穩定性。

7. 采購渠道：此類關鍵I/O模塊必須通過GE官方或其授權渠道采購原廠備件。非原廠件可能在長期穩定性、溫度特性和噪聲抑制性能上存在差異，會嚴重影響控制的可靠性和精度。
