產品描述

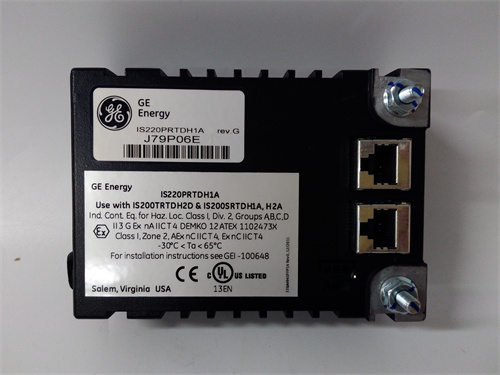

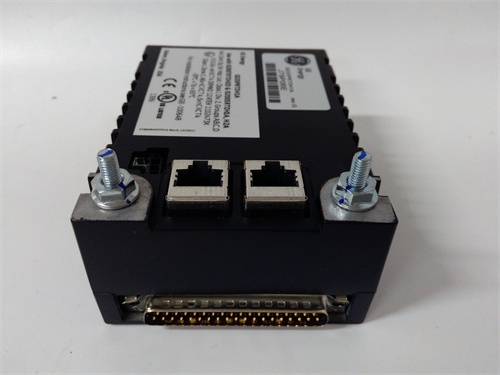

GE IS220PRTDH1A 是通用電氣（GE）公司為其Mark VIe系列燃氣輪機/蒸汽輪機控制系統設計的一款高性能電阻溫度檢測器（RTD）輸入模塊。該模塊專門用于高精度、高可靠性地采集來自現場鉑電阻溫度傳感器（如Pt100， Pt1000） 的信號，并將其轉換為數字信號供Mark VIe控制器處理。在燃氣輪機、聯合循環電站等關鍵電力設施中，GE IS220PRTDH1A 負責監測如軸承溫度、潤滑油溫度、冷卻水溫度、定子繞組溫度等關鍵熱工參數，這些數據對于設備安全保護、效率優化和預測性維護至關重要。其設計嚴格遵循工業級標準，具備強大的抗干擾能力和診斷功能，是保障機組安全穩定運行的“溫度感知衛士”。

產品參數

• 產品系列：通用電氣（GE） Mark VIe 燃氣輪機/蒸汽輪機控制系統

• 模塊類型：RTD（電阻溫度檢測器）輸入模塊

• 傳感器支持：專門設計用于連接三線制或四線制鉑電阻溫度傳感器，最常用類型為 Pt100（0°C時電阻為100Ω）。

• 通道數量：通常為多通道配置，例如8個獨立RTD輸入通道（具體數量需以技術手冊為準）。

• 測量原理：采用恒流源激勵和精密電壓測量技術，通過測量RTD電阻值計算出對應溫度。

• 測量范圍：覆蓋RTD傳感器的標準溫度范圍（例如 -200°C 至 +850°C），具體取決于RTD類型和模塊配置。

• 精度：高精度測量，在規定的溫度和工作條件下，典型精度可達 ±0.1°C 或更高（在0°C附近）。

• 分辨率：通常高達0.01°C 或更高，提供細微的溫度變化監測能力。

• 激勵電流：提供穩定、低噪聲的激勵電流（通常在1mA以內），以最小化傳感器自熱效應。

• 導線電阻補償：通過三線制或四線制接線方式，可自動補償連接導線電阻帶來的測量誤差，確保遠端測量的準確性。

• 隔離：各輸入通道之間以及通道與系統背板之間具有高等級電氣隔離，防止地環路干擾和共模電壓影響。

• 診斷功能：

  • 傳感器開路/短路檢測。

  • 超量程/欠量程檢測。

  • 模塊內部健康狀態監測（如電源、內部溫度）。

• LED指示燈：模塊級狀態指示燈（電源、故障、通信）及可能的通道狀態指示。

• 連接方式：通過高可靠性的多針前連接器或專用端子排連接RTD傳感器導線。

• 工作溫度：-40°C 至 +70°C（寬工業溫度范圍）。

• 安裝方式：插入Mark VIe系統指定的I/O機架槽位。

優勢與特點

1. 燃氣輪機應用的專業化與高可靠性：GE IS220PRTDH1A 專為苛刻的發電環境設計，其測量穩定性、抗干擾性和長期漂移特性均滿足燃氣輪機控制對溫度監測的嚴苛要求，是保障機組安全運行的基石。

2. 極高的測量精度與分辨率：采用精密的測量電路和算法，能夠精確捕捉微小的溫度變化，為熱力性能計算、效率分析和早期故障預警（如軸承磨損初期溫升）提供可靠數據。

3. 完善的傳感器診斷與回路健康監測：模塊不僅能讀取溫度值，還能持續監測傳感器及連接線路的健康狀態，在RTD開路、短路或導線接觸不良時及時發出預警，實現預測性維護，避免因測溫失效導致的保護誤動或拒動。

4. 強大的抗干擾與隔離能力：在高電磁干擾的燃氣輪機控制柜環境中，其高等級的通道隔離和濾波設計確保了微弱RTD信號的測量準確性和穩定性。

5. 與Mark VIe系統的無縫集成：作為Mark VIe I/O家族的原生成員，它與控制器（如UCSC模塊）、工程工具（ToolboxST）和診斷系統深度集成，支持在線配置、實時監控和便捷的維護。

應用領域與案例

• 應用領域：幾乎專用于采用GE Mark VIe控制系統的發電領域，包括：燃氣輪機（簡單循環與聯合循環）電廠、蒸汽輪機電廠、大型工業驅動用汽輪機以及核電站常規島。

• 應用案例：在一臺F級燃氣輪機中，多個GE IS220PRTDH1A 模塊被用于監測軸承溫度。每個軸承布置了多個Pt100傳感器，分別測量金屬溫度和潤滑油出口溫度。這些傳感器信號接入IS220PRTDH1A 模塊。當某個軸承因潤滑不良開始出現異常溫升時，模塊以高分辨率捕捉到這一趨勢，在溫度達到報警閾值前就提醒運行人員。如果溫度繼續上升至危險值，控制器會基于該模塊提供的準確數據觸發緊急停機，有效防止了軸瓦熔化等災難性損壞。

與競品對比

• 與通用工業RTD輸入模塊（如眾多PLC廠商的RTD模塊）對比：通用模塊可能成本較低，但GE IS220PRTDH1A 的核心優勢在于其 “針對燃氣輪機應用環境的特殊優化” 和 “與Mark VIe安全保護系統深度綁定的可靠性”。其在振動耐受性、長期穩定性、診斷深度以及與機組保護邏輯的無縫銜接上是通用模塊無法比擬的。

• 與其他燃氣輪機控制系統品牌（如西門子、三菱）的RTD接口模塊對比：各品牌都有其專用模塊。IS220PRTDH1A 的競爭力在于它是 “GE Mark VIe生態系統內經過無數運行小時驗證的標準解決方案”，擁有全球范圍內龐大的成功應用案例和成熟的技術支持體系。

• 核心優勢總結：GE IS220PRTDH1A 的核心競爭力在于其將 “實驗室級別的溫度測量精度” 與 “工業最高等級的應用可靠性” 結合于一身，專門服務于對溫度監測有極致安全要求的燃氣輪機控制領域。

選型建議與注意事項

• 選型建議：

  1. 系統兼容性確認：必須確認用于GE Mark VIe系統，并明確其在控制架構中的位置（具體機架和槽位）。

  2. 傳感器規格明確：確認所用RTD傳感器的類型（Pt100， Pt1000）、接線方式（三線制或四線制）、精度等級和測量范圍。

  3. 通道數量規劃：根據溫度監測點的數量，規劃所需模塊的數量，并考慮適當?shù)娜哂嗷騻溆猛ǖ馈?/p>

  4. 環境與布線考慮：評估傳感器到模塊的電纜長度、布線路徑的電磁環境，選擇適當?shù)钠帘坞娎|。

• 注意事項：

  1. 專業安裝與接線：RTD測量對連接質量非常敏感。必須嚴格按照手冊要求進行三線制或四線制接線，確保各導線電阻平衡且連接牢固。

  2. 傳感器校準：對于關鍵測溫點（如保護用溫度），建議使用經過校準的RTD傳感器，并定期校驗。

  3. 屏蔽與接地：使用屏蔽雙絞電纜，并在控制系統側單點接地，避免接地環路引入噪聲。

  4. 避免電磁干擾：信號電纜應遠離動力電纜和高頻設備布線。

  5. 模塊配置：在工程軟件中需正確配置通道對應的RTD類型、接線方式和報警參數，任何配置錯誤都將導致測量不準。更換模塊后需恢復原有配置。
