產品概述與介紹

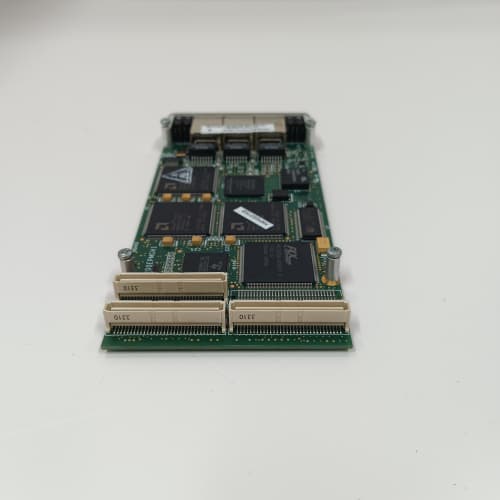

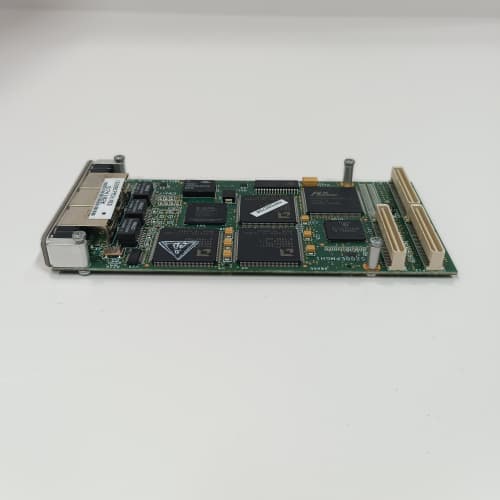

GE IS200EPMCH1 是一款高性能的以太網通信模塊，屬于通用電氣（GE）的 Mark VI 和 Mark VIe 系列汽輪機和燃?xì)廨啓C(jī)控制系統。該模塊通常被稱為以太網接口模塊（Ethernet Interface Module），負責將 Mark VI 控制系統的控制器和 I/O 網絡連接到工廠的以太網絡。GE IS200EPMCH1 使得控制器能夠與操作員站、工程師站、歷史數據站以及工廠的 DCS（分布式控制系統）或 SCADA（監控與數據采集系統）進行高速、可靠的數據交換。

該 IS200EPMCH1 模塊專為在發電廠和工業設施的極端環境中連續運行而設計，具有堅固的結構和高可靠性。它安裝在 Mark VI 或 Mark VIe 的機架中，通過背板總線與控制器通信，并通過標準的以太網接口連接至網絡。使用 GE IS200EPMCH1 可以確保關鍵控制數據能夠被安全、及時地傳輸?shù)秸麄€(gè)工廠網絡，是實現遠程監控、診斷和優化的關鍵組件。

技術參數

根據對 GE Mark VI 系列文檔的分析，GE IS200EPMCH1 具備以下關鍵特性：

• 設備類型：Mark VI / Mark VIe 系列以太網接口模塊。

• 通信接口：提供多個標準的 10/100BASE-TX（RJ45）以太網端口。

• 支持的協議：

  • 支持 GE 的 EGD（以太網全球數據）協議，用于控制器間的數據共享。

  • 支持 Modbus TCP/IP 協議，用于與 DCS、PLC 或其他第三方系統通信。

  • 支持 TCP/IP、UDP、SNTP（簡單網絡時間協議）等標準網絡協議。

• 數據交換：作為控制器與外部網絡之間的網關，負責數據的路由、封裝和協議轉換。

• 診斷功能：前面板 LED 指示燈提供模塊狀態、網絡鏈接和活動等診斷信息。

• 冗余支持：可與另一個 IS200EPMCH1 模塊配合，構成冗余的通信通道，提高網絡可靠性。

• 電源：通過 Mark VI 機架背板供電。

• 安裝方式：插入 Mark VI 或 Mark VIe 機架的專用插槽中。

• 部件號：GE IS200EPMCH1 是該以太網接口模塊的具體型號標識符。

優勢與特點

GE IS200EPMCH1 為 Mark VI 控制系統提供了多項關鍵優勢：

• 高速網絡通信：IS200EPMCH1 提供 10/100Mbps 的快速以太網連接，確保渦輪機控制數據能夠與全廠網絡進行高速、實時交換。

• 多協議支持：通過支持 EGD 和 Modbus TCP/IP 等多種協議，GE IS200EPMCH1 能夠輕松地與 GE 的 HMI/SCADA 系統、其他 GE 控制器以及第三方 DCS 和 PLC 進行集成。

• 冗余選項：支持冗余配置，可以構建高可用性的通信網絡，避免因單個網絡模塊故障導致的數據中斷，提高了系統整體可靠性。

• 無縫集成 Mark VI：作為 Mark VI 平臺的原生模塊，GE IS200EPMCH1 與 Mark VI 的控制器和 I/O 模塊完美配合，組態簡單，診斷信息豐富。

• 遠程訪問能力：通過將 Mark VI 系統接入工廠網絡，IS200EPMCH1 使得工程師可以從中央控制室甚至遠程辦公室訪問渦輪機控制系統的數據，進行狀態監測、報警查看和故障診斷。

主要行業應用案例

GE IS200EPMCH1 廣泛應用于使用 GE 渦輪機的發電和工業驅動領域：

• 發電行業：在燃?xì)廨啓C(jī)聯合循環電廠（CCPP）和燃煤熱電廠中，IS200EPMCH1 將 Mark VI 控制系統連接到廠級監控網絡。運行人員可以在集控室的 HMI 上實時查看渦輪機的運行參數（如轉速、溫度、功率），并進行遠程操作。

• 油氣行業：在天然氣長輸管線的壓縮機站，GE IS200EPMCH1 負責將壓縮機組的狀態數據通過 Modbus TCP/IP 發送至遠在幾百公里外的調度控制中心，實現遠程監控。

• 工業驅動：在大型工業設施中，用于將燃?xì)廨啓C(jī)驅動的壓縮機控制系統集成到工廠的 DCS 中。

• 海上平臺：在海洋石油和天然氣生產平臺上，IS200EPMCH1 確保平臺中央控制室能夠?qū)崟r(shí)監控驅動發電機組和壓縮機的燃?xì)廨啓C(jī)。

與競爭對手的比較

在渦輪機控制系統的網絡接口模塊市場，GE 的主要競爭對手包括西門子（Siemens，如 T3000 控制系統的通信模塊）和 ABB（如 Symphony Plus 系統的通信模塊）。

• GE IS200EPMCH1 vs. 西門子 T3000 通信模塊：兩者都是為各自渦輪機控制平臺設計的專用網絡接口。IS200EPMCH1 的優勢在于其與 GE 的 EGD 協議的深度集成，以及與 GE 的 HMI/SCADA 軟件的無縫連接。

• GE IS200EPMCH1 vs. ABB Symphony Plus 通信模塊：ABB 的系統同樣強大。IS200EPMCH1 作為 GE 系統的原生組件，保證了最佳的兼容性和與 Mark VI 控制器內部診斷功能的協同。

• GE IS200EPMCH1 vs. 通用工業以太網交換機：雖然通用交換機可以擴展網絡端口，但 IS200EPMCH1 不僅僅是交換機，它還執行協議轉換、數據封裝和與控制器背板直接通信的功能，這是通用交換機無法替代的。

選型建議與注意事項

1. 系統兼容性：GE IS200EPMCH1 專為 Mark VI 和 Mark VIe 系統設計。在訂購前，請確認其與您的控制機架型號、控制器類型以及系統軟件版本完全兼容。

2. 網絡規劃：在部署前，應合理規劃 IP 地址、子網掩碼等網絡參數，確保與工廠網絡的兼容性，并避免地址沖突。

3. 冗余配置：對于不允許通信中斷的關鍵應用，建議采用兩個 IS200EPMCH1 模塊組成冗余通信通道。

4. 網絡安全：當將 GE IS200EPMCH1 連接到工廠網絡時，應遵循網絡安全最佳實踐，例如使用防火墻、VLAN 等隔離控制網絡，以防止未經授權的訪問。

5. 專業組態：GE IS200EPMCH1 的組態和網絡參數設置應在 GE 的組態軟件中由具備 Mark VI 系統經驗的合格工程師完成。
