產品簡介與概述

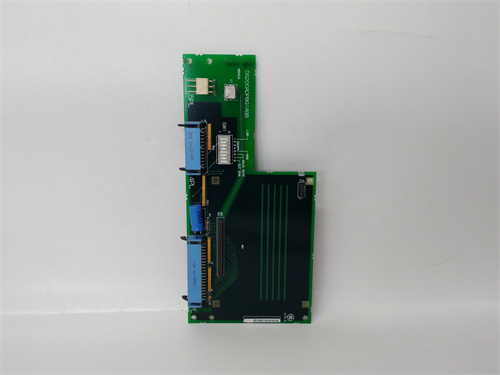

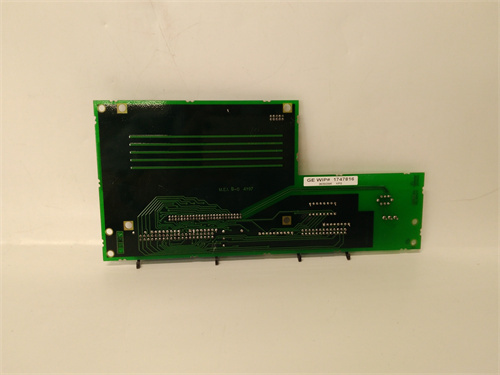

GE DS200ACNAG1ADD 是一款由通用電氣（GE）生產的高性能模擬量輸入/輸出板，屬于Mark V系列汽輪機及燃?xì)廨啓C(jī)控制系統的重要組成部分。該電路板在Speedtronic? Mark V控制系統中承擔著模擬信號處理的雙重職責，能夠同時采集現場傳感器的模擬信號并向執行機構輸出控制指令。GE DS200ACNAG1ADD 采用高精度信號轉換技術和模塊化設計，可安裝在Mark V控制柜的標準機架中，是渦輪機控制系統的關鍵組件。

作為GE在渦輪機械控制領域的核心組件，GE DS200ACNAG1ADD 體現了GE Speedtronic?系列產品在發電和工業驅動領域的專業技術與可靠品質。該模擬量輸入/輸出板設計用于滿足發電廠和關鍵工業設施對控制系統高精度和高可靠性的嚴格要求，能夠承受振動、溫度變化和電磁干擾的考驗。GE DS200ACNAG1ADD 廣泛應用于燃?xì)廨啓C(jī)、蒸汽輪機和壓縮機等旋轉機械的Mark V控制系統中。

技術參數

GE DS200ACNAG1ADD 模擬量輸入/輸出板專為Mark V控制系統優化設計，其主要技術參數如下：

• 產品類型： 模擬量輸入/輸出板

• 兼容系統： GE Mark V Speedtronic? 渦輪機控制系統

• 輸入通道數量： 多個模擬量輸入通道

• 輸出通道數量： 多個模擬量輸出通道

• 輸入信號類型： 4-20mA電流信號、0-10V電壓信號、熱電偶信號、RTD信號

• 輸出信號類型： 4-20mA電流信號、0-10V電壓信號

• 分辨率： 高精度模數/數模轉換

• 精度： 滿量程的±0.1%

• 隔離： 通道對系統隔離

• 診斷功能： 全面的在線自診斷功能

• 狀態指示： 前面板LED指示通道狀態和模塊狀態

• 通信接口： 與Mark V控制器通信，交換過程數據

• 安裝方式： 安裝在Mark V控制柜的專用機架中

• 工作溫度： 0°C至+55°C

• 存儲溫度： -20°C至+65°C

• 濕度： 5%至95%非冷凝

• 認證： 符合GE工業標準

GE DS200ACNAG1ADD 為Mark V控制系統提供精確的模擬量輸入/輸出處理能力。

優勢與特點

GE DS200ACNAG1ADD 的主要優勢在于其輸入輸出一體化設計、高精度信號處理和與Mark V系統的完美集成。

1. 輸入輸出一體化設計： GE DS200ACNAG1ADD 將模擬量輸入和輸出功能集成于單一電路板，大大節省了機架空間，簡化了系統架構。這種一體化設計特別適用于需要同時監測傳感器信號和控制執行機構的應用場景，如溫度控制回路、壓力控制回路和速度控制回路。GE DS200ACNAG1ADD 的緊湊設計降低了系統成本，提高了可靠性。

2. 高精度信號處理： GE DS200ACNAG1ADD 采用高分辨率模數轉換器和數模轉換器，提供精確的信號轉換，確保控制系統的精度和穩定性?！?.1%的典型精度滿足了渦輪機控制對測量精度的嚴格要求，保證了發電機組在各種工況下的穩定運行。GE DS200ACNAG1ADD 的高精度是其作為Mark V系統核心組件的關鍵優勢。

3. 多類型信號支持： GE DS200ACNAG1ADD 支持多種模擬信號類型，包括4-20mA電流、0-10V電壓、熱電偶和RTD信號。這種靈活性允許用戶將不同類型的傳感器和執行機構直接連接到同一電路板上，減少了模塊類型和備件庫存。GE DS200ACNAG1ADD 的多信號支持大大簡化了系統設計。

4. 全面的診斷功能： GE DS200ACNAG1ADD 具備板載自診斷功能，可實時監測各通道狀態，檢測傳感器斷線、信號超限、輸出開路等故障。診斷信息通過系統總線報告給Mark V控制器，便于操作員和工程師遠程監控系統狀態。GE DS200ACNAG1ADD 的診斷能力大大簡化了故障排查過程，提高了系統的可維護性。

5. 高可靠性工業設計： GE DS200ACNAG1ADD 采用工業級元器件和嚴格的制造工藝，確保在發電廠等惡劣環境中長期穩定運行。該電路板經過嚴格的老化測試和品質檢驗，能夠承受振動、溫度變化和電磁干擾的考驗。GE DS200ACNAG1ADD 的高可靠性是Mark V控制系統連續運行的基礎保障。

6. 無縫Mark V系統集成： GE DS200ACNAG1ADD 作為GE原廠Mark V系統組件，與Mark V控制器、I/O模塊和其他功能模塊完美匹配，確保機械和電氣連接的可靠性。電路板插入機架后自動連接到系統背板，與其他控制模塊協同工作，無需復雜的配置過程。

7. 通道隔離保護： GE DS200ACNAG1ADD 提供通道對系統的電氣隔離，有效防止現場故障影響控制系統的其他部分。這種隔離設計顯著增強了系統的魯棒性和可靠性，確保單個通道的故障不會影響整個控制系統的正常運行。

8. 成熟的現場驗證： GE DS200ACNAG1ADD 在全球數千臺渦輪機控制系統中得到驗證，其可靠性和性能已通過長期現場運行證明。這一成熟的現場應用經驗為用戶提供了低風險的選擇。

應用領域與實際案例

GE DS200ACNAG1ADD 廣泛應用于各類發電和工業驅動領域中的Mark V控制系統。

• 燃?xì)獍l(fā)電廠： 在燃?xì)廨啓C(jī)發電廠中，GE DS200ACNAG1ADD 用于采集燃?xì)廨啓C(jī)排氣溫度、壓氣機出口壓力、燃料流量等關鍵參數，同時控制燃料閥、進口導葉等執行機構。GE DS200ACNAG1ADD 的高精度確保了燃?xì)廨啓C(jī)在各種工況下的安全可靠運行。GE DS200ACNAG1ADD 在燃?xì)獍l(fā)電領域的應用充分證明了其價值。

• 蒸汽發電廠： 在燃煤和核電站的蒸汽輪機控制系統中，GE DS200ACNAG1ADD 采集主蒸汽溫度、壓力、再熱蒸汽溫度、凝汽器真空等參數，控制調節閥、減溫器等執行機構。GE DS200ACNAG1ADD 的精確控制對于提高發電效率和保證設備安全至關重要。

• 聯合循環電廠： 在燃?xì)?蒸汽聯合循環電廠中，GE DS200ACNAG1ADD 同時應用于燃?xì)廨啓C(jī)和蒸汽輪機的Mark VI控制系統，協調整個聯合循環機組的運行，實現最優效率。

• 壓縮機驅動： 在天然氣管道壓縮站和石油化工設施中，GE DS200ACNAG1ADD 用于驅動壓縮機的燃?xì)廨啓C(jī)的Mark V控制系統，采集壓縮機進出口壓力、溫度、流量等參數，控制防喘振閥等執行機構，確保壓縮機的安全可靠運行。

• 工業發電： 在造紙、鋼鐵和化工行業的自備電廠中，GE DS200ACNAG1ADD 用于余熱發電和自備發電機組的Mark V控制系統，為企業提供可靠的電力供應。

競品對比

GE DS200ACNAG1ADD 的主要競爭對手包括其他渦輪機控制系統廠商的模擬量I/O模塊，如西門子（Siemens）的S5/S7系列模擬量模塊、ABB的Unitrol勵磁系統模擬量模塊和三菱日立（Mitsubishi Hitachi）的控制系統模擬量模塊。

• 優勢： GE DS200ACNAG1ADD 作為GE原廠Mark V系統組件，與GE渦輪機的完美匹配是其最大優勢。GE在渦輪機械控制領域超過半個世紀的經驗體現在GE DS200ACNAG1ADD 的設計中，其可靠性和性能經過全球數千臺機組的驗證。GE DS200ACNAG1ADD 將輸入輸出功能集于一體的設計，簡化了系統架構。GE的全球服務網絡和技術支持也是其重要優勢。

• 劣勢： GE DS200ACNAG1ADD 專為GE Mark V系統設計，不能直接用于其他品牌的渦輪機控制系統。隨著GE向Mark VI和Mark VIe系統過渡，GE DS200ACNAG1ADD 作為上一代產品，其備件供應可能逐漸受限。

選型建議與注意事項

在選擇和使用 GE DS200ACNAG1ADD 時，請考慮以下幾點：

1. 系統兼容性確認： GE DS200ACNAG1ADD 專為GE Mark V控制系統設計。在選型前，請確認您的控制系統型號和版本與模塊兼容。

2. 通道數量規劃： 根據您的模擬量I/O點數需求選擇合適的GE DS200ACNAG1ADD 數量。考慮未來可能的擴展需求，避免頻繁添加模塊。

3. 信號類型匹配： 確認現場傳感器和執行機構的信號類型與GE DS200ACNAG1ADD 的輸入輸出范圍匹配。正確配置每個通道的信號類型和量程。

4. 備件策略： 對于關鍵發電機組，建議在庫存中保留備用GE DS200ACNAG1ADD 模塊。考慮到GE Mark V系統已逐步被Mark VIe替代，備件供應應提前規劃。

5. 診斷信息利用： 充分利用GE DS200ACNAG1ADD 的自診斷功能，通過Mark V控制系統監控模塊狀態，及時發現潛在問題。

6. 專業維護： GE DS200ACNAG1ADD 的安裝和維護應由經過GE培訓的合格人員完成，確保系統安全和正確操作。

安全注意事項： GE DS200ACNAG1ADD 作為控制系統的模擬量接口，其安裝和維護必須遵循嚴格的安全規范：

• 所有安裝、配置和維護工作必須由經過GE培訓的合格人員完成

• 在操作GE DS200ACNAG1ADD 和相關設備前，遵守電廠的安全規程和鎖定/掛牌程序

• 注意ESD防護，在操作GE DS200ACNAG1ADD 時采取適當?shù)姆漓o電措施

• 驗證所有接線正確牢固后再通電

• 確保模塊正確插入機架，鎖定機構牢固

• 遵循GE提供的Mark V系統手冊和產品文檔中的所有安全指導

• 定期檢查GE DS200ACNAG1ADD 的狀態指示燈，及時發現并處理異常情況

• 妥善保管系統配置參數和維護記錄，便于故障分析和系統優化
